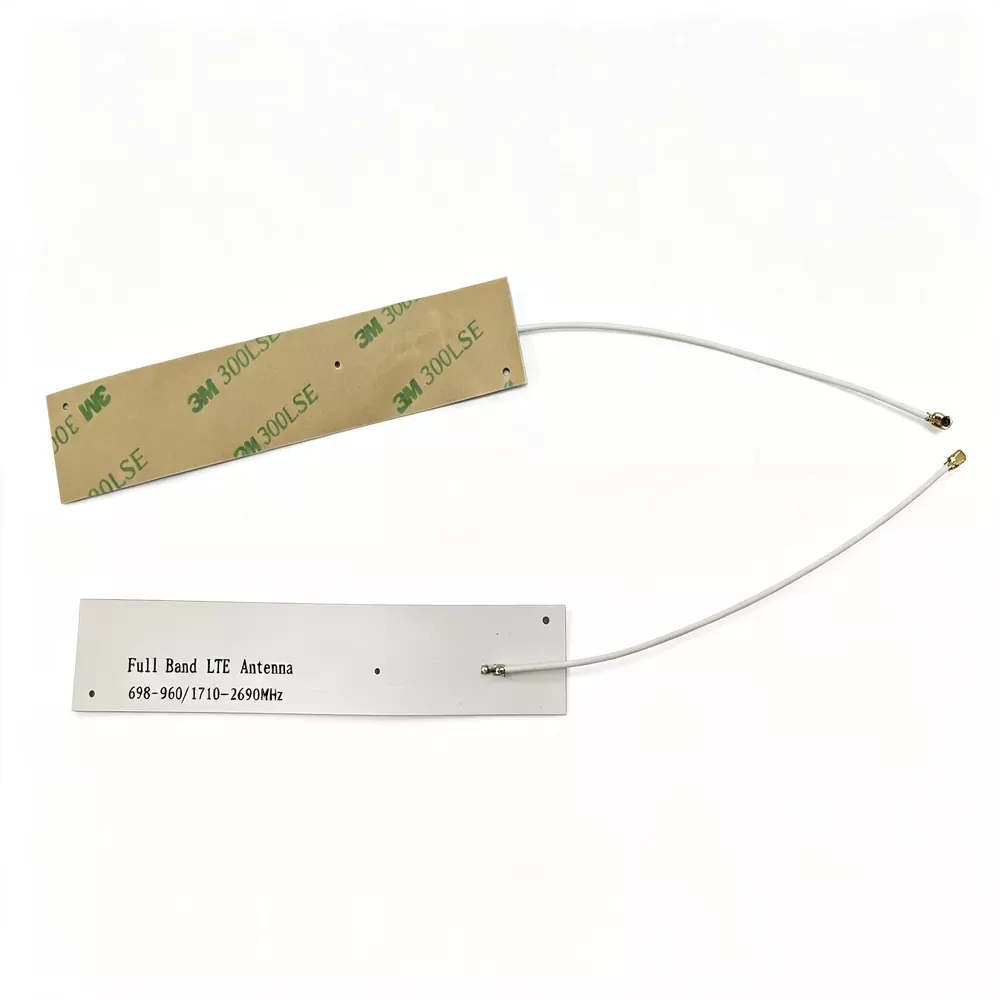

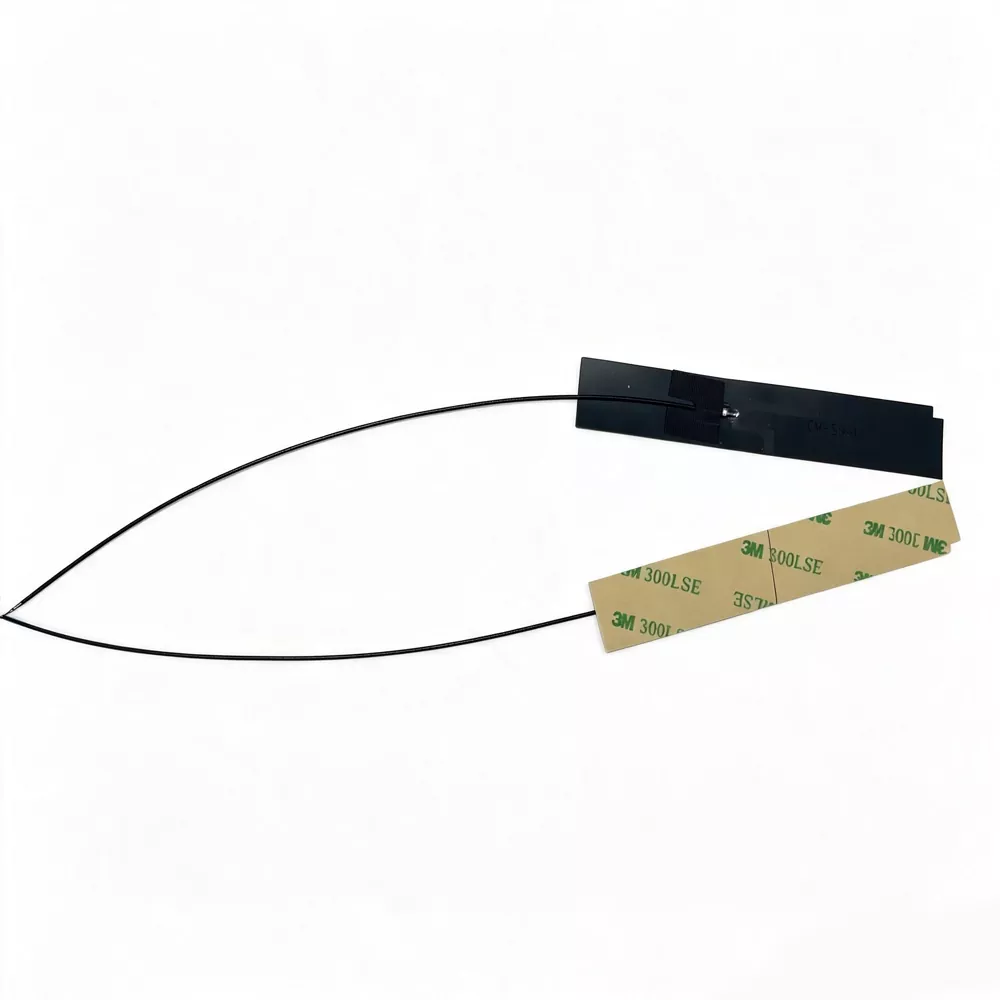

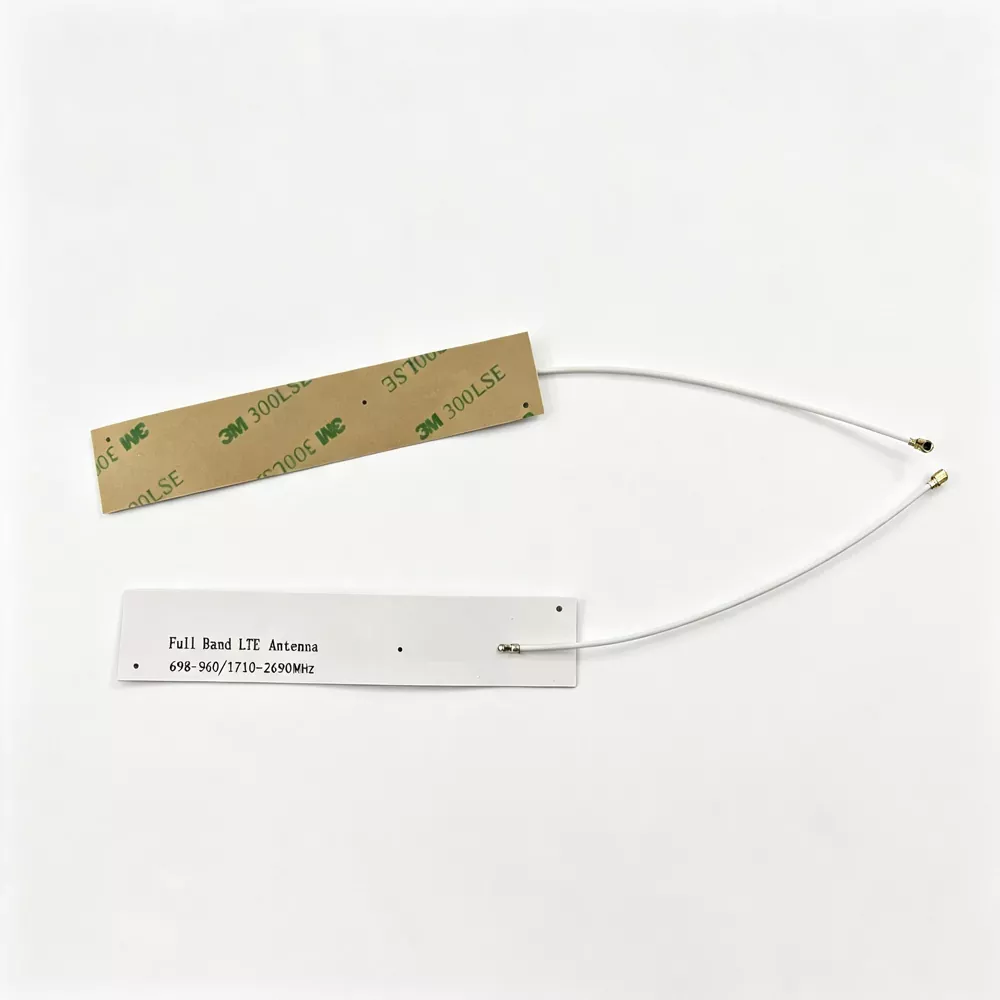

2G / 3G / 4G LTE Antena
Kanthi keahlian ekstensif ing solusi komunikasi nirkabel, Qianmu Communication minangka produsen antena FPC berbasis China, pabrik sumber, lan pemasok global sing spesialisasine ing desain lan produksi antena 2G / 3G / 4G LTE. Antena kasebut nggabungake sirkuit fleksibel FPC kanthi teknologi las kabel koaksial, ndhukung jangkoan full-band 700MHz–2700MHz lan jaringan GSM, WCDMA, lan LTE. Saben produk diverifikasi liwat tes kamar anechoic RF, tes penuaan suhu, lan evaluasi keandalan welding kanggo kinerja sing konsisten.

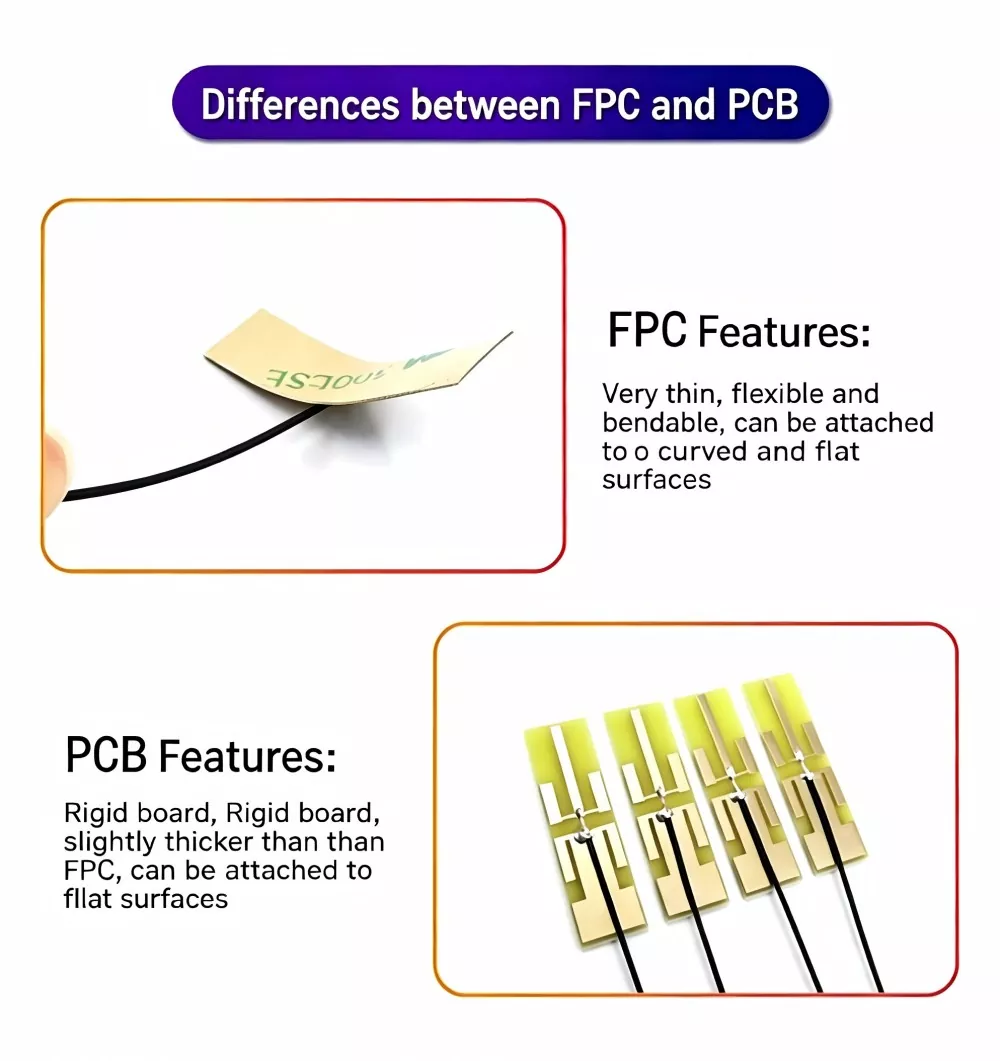

Antena 2G/3G/4G LTE minangka antena komunikasi seluler pita lengkap sing entheng, fleksibel lan bisa ditekuk. Boten kados lumahing umum Gunung antena, produk iki nggunakake FPC papan sirkuit fleksibel + proses soldering langsung coaxial. Antena kasebut entheng, tipis, alus lan bisa pas kanthi bebas menyang permukaan sing mlengkung lan ruang slot sing sempit ing piranti kasebut. Ndhukung 2G GSM, 3G WCDMA lan 4G LTE transmisi sinyal multi-jaringan lan panrima. Iki minangka jinis antena komunikasi sing paling disenengi kanggo piranti iot pinter cilik saiki, kanthi akeh ngatasi titik nyeri industri kayata papan sing dibangun ing njero, sinyal sing ringkih, kontak sing ora stabil lan resistensi geter sing kurang saka piranti kasebut.
Prinsip operasi
Iki 2G / 3G / 4G LTE antena FPC gandheng coaxial antena dianggo adhedhasar prinsip frekuensi radio saka fleksibel microstrip osilator Uploaded lan ngirim sinyal karo coaxial shielded feeders. Iki dipérang dadi telung bagéan: lapisan radiasi sinyal, lapisan substrat insulating, lan lapisan transmisi shielded. Logika kerja stabil lan efisien:
• Rf asas radiation: lumahing Papan FPC sabenere etches multi-band garis osilator, sabenere cocog 2G / 3G / 4G band lengkap TCTerms resonansi, ora zona mati band, diukur rasio gelombang ngadeg band lengkap stabil ≤1.5, mundhut bayangan sinyal banget kurang.
• Kaluwihan saka transmisi gandheng: Garis coaxial lan piring osilator FPC kawangun ing siji Piece dening soldering timah suhu dhuwur. Dibandhingake karo struktur riveted lan clamped umum, kinerja seismik diukur wis apik dening 85%, lan ana kontak nul shedding lan nol sinyal disconnection ing lingkungan geter long-term.
• Shielding mekanisme anti-gangguan: RG1.13 coaxial line pindho lapisan struktur shielding èfèktif isolasi gangguan elektromagnetik saka CPU, sumber daya, lan chip saka Papan utama peralatan. Diukur ing lingkungan interferensi internal peralatan, sensitivitas resepsi sinyal tambah 3-5 dB.
• karakteristik radiation Omnidirectional: Transmisi omnidirectional planar lan desain reception bisa njaga output sinyal stabil ing skenario ngendi Nihan terlampir piranti lan casing logam diblokir, lan tingkat sukses saka piranti iot jaringan njaba wis diukur kanggo nambah dening 28%.
kaluwihan produk
Minangka Pabrik antena FPC profesional, kita 2G / 3G / 4G LTE antena FPC gandheng coaxial antena highlights limang kaluwihan inti "stabilitas, ukuran cilik, keluwesan, kekiatan, akurasi", langsung ngarahake masalah umum saka dibangun ing antena ing industri:
1. Proses welding terpadu ngilangake kontak miskin
Iku nggunakake proses welding tliti suhu dhuwur antarane garis coaxial lan Papan FPC, karo ora terminal adaptor lan ora kesenjangan sworo seru, rampung mecahaken masalah antena loosening lan kedhip sinyal disebabake getaran peralatan lan jolts transportasi, cocok kanggo kahanan geter atos ing kendaraan lan industri.
2 Fleksibel, ultra-tipis lan bisa ditekuk, cocok kanggo Spasi internal sing sempit
Kanthi kekandelan sakabèhé mung 0.1mm, bahan dasar sing fleksibel bisa ditekuk kanthi bebas, pas karo permukaan sing mlengkung, lan dipasang ing celah tanpa njupuk ruang internal piranti, kanthi sampurna nyukupi syarat desain piranti cerdas miniatur, tipis lan entheng.
3 Jangkoan pita lengkap, akses jaringan lengkap tanpa titik wuta
Nutupi kabeh band saka 700MHz kanggo 2700MHz, kompatibel karo China Mobile, China Unicom lan China Telecom 2G/3G/4G kabeh jaringan tanpa operator mbedakake, siji antena pas kabeh skenario komunikasi seluler, Ngartekno nyuda biaya persediaan pelanggan.
4. Kawat tameng lapisan kaping pindho kanthi kemampuan anti-gangguan sing kuat
Standar karo RG1.13 pindho lapisan shielded kabel coaxial, èfèktif nolak gangguan elektromagnetik saka Kripik, daya Penyetor lan Papan sirkuit nang peralatan, sinyal tetep stabil tanpa gangguan utawa lag ing omah peralatan terlampir.
5 Kelas industri tahan cuaca lan awet, cocok kanggo operasi 24 jam jangka panjang
Bahan dasar FPC tahan kanggo suhu dhuwur lan kurang, tuwa lan retak, lan bisa kerja kanthi stabil ing lingkungan -40 °C nganti +85 °C, nyukupi syarat peralatan industri lan terminal iot ruangan kanggo operasi tanpa gangguan.
6. Tingkat kustomisasi sing dhuwur
Ndhukung kustomisasi dawa garis, antarmuka, ukuran, paramèter impedansi, antarmuka solder kayata IPEX, SMA, BNC yen perlu, ndhukung printing sutra layar logo pelanggan, lan kompatibel karo syarat manufaktur kontrak perdagangan manca OEM / ODM.
Spesifikasi Teknis
|
Item parameter |
Parameter Teknis Standar |
|
Jeneng produk |
Antena 2G/3G/4G LTE |
|
Band operasi |
700MHz nganti 2700MHz (GSM/WCDMA/LTE full band) |
|
gain antena |
3~5dBi |
|
Ngadeg Bobbi VSWR |
≤1.5 |
|
Impedansi |
50 Ω |
|
Mode polarisasi |
Polarisasi vertikal omnidirectional |
|
Spesifikasi Wire |
0.81/1.13 / RG174 / RG178 |
|
Proses sambungan |
Lembar FPC dilas kanthi lengkap menyang garis koaksial |
|
Suhu operasi |
-40 °C nganti +85 °C |
|
Ketebalan antena |
0.1mm ultra-tipis fleksibel |
|
Antarmuka standar |
IPEX/U.FL (SMA/BNC sing bisa disesuaikan) |
|
Dawane kawat |
10cm / 15cm / 20cm (bisa disesuaikan) |
Instalasi lan Dianggo Guide
Antena FPC iki dipasang ing instalasi, gampang dioperasikake, cocok kanggo produksi massal, lan ora mbutuhake debugging profesional. Langkah-langkahe kaya ing ngisor iki:

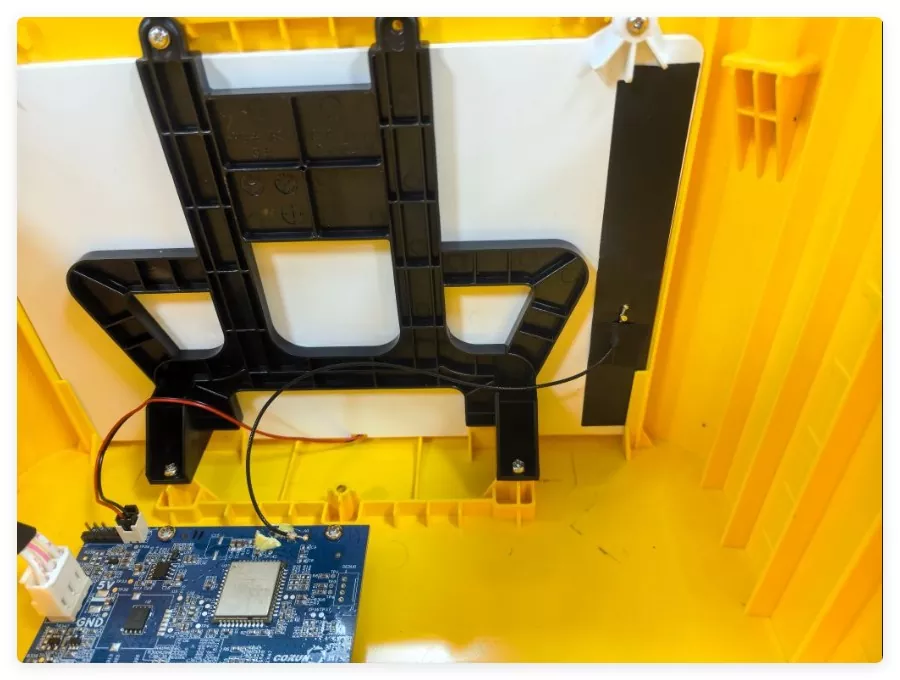

1. Pamilihan lokasi: Pilih area sing mbukak ing njero piranti, adoh saka chip motherboard, sumber daya, lan casing logam kanggo nyegah pamblokiran lan gangguan sinyal.

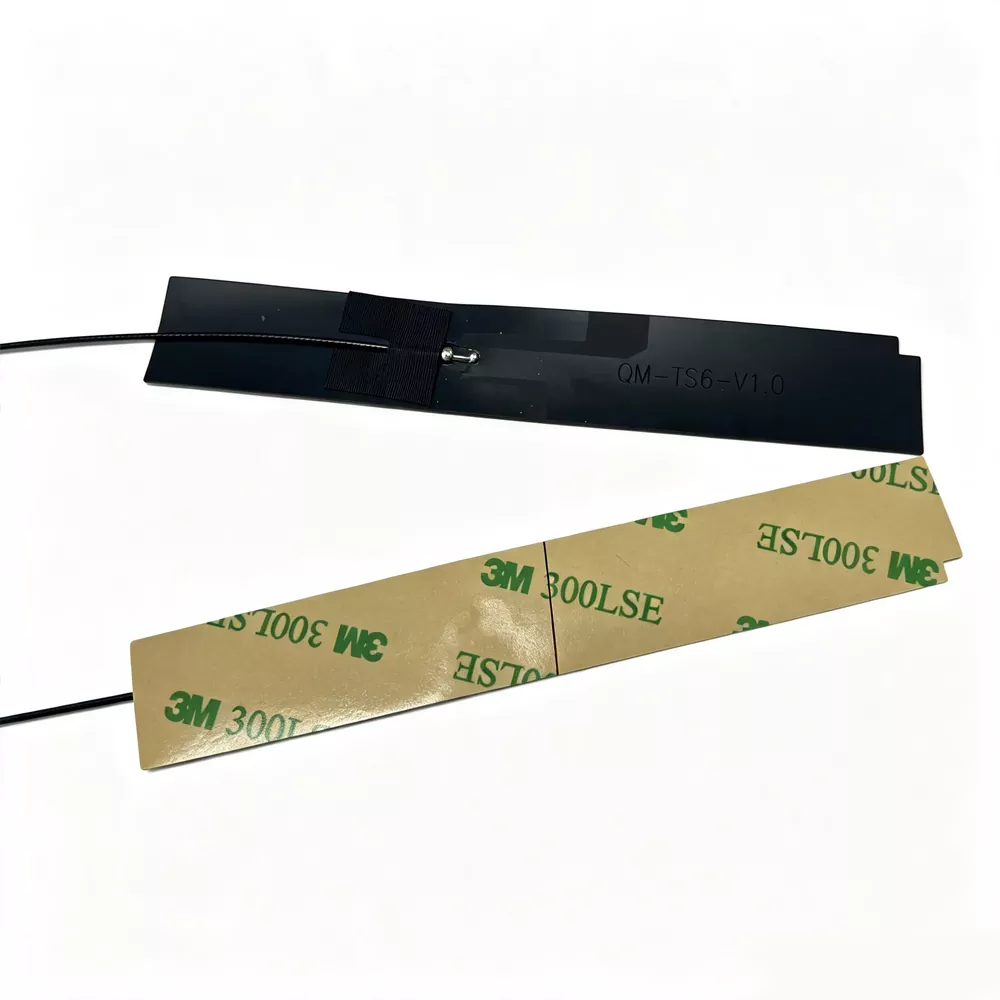

2. Pas lan ndandani: Ing mburi antena nerangake karo dhuwur-kekuatan 3M adhesive. Sawise ngresiki bledug lan reregetan lenga ing tembok njero piranti, pas karo warata lan kuwat, lan bend yen perlu kanggo pas karo lumahing sudhut mlengkung piranti.
3. Antarmuka docking: Sambungake antarmuka IPEX / SMA ing mburi menyang soket antena modul piranti lan alon-alon nyepetake supaya ora narik kabel kanthi kasar.
4. Organisasi kabel: Keluwihan kabel kudu rapi disimpen supaya squeezing, mlengkung utawa mati Pambungkus, lan kanggo nyegah karusakan ing lapisan shielding sing bisa mengaruhi sinyal.
5. Power-on test: Sawise perakitan rampung, daya lan nyambung menyang jaringan kanggo nyoba sing kabeh sinyal jaringan 2G / 3G / 4G nampa normal, lan banjur produksi massal bisa.
FAQ
Q1: Bisa 2G/3G/4G LTE antena FPC gandheng coaxial antena iki mbengkongaken kanggo nggunakake?
A1: Nggih. Produk kasebut digawe saka bahan dasar FPC sing fleksibel, sing bisa ditekuk kanthi bebas lan dipasang ing permukaan sing mlengkung. Cocog karo ruang cilik sing dipasang ing piranti kasebut lan ora bakal ngrusak utawa mengaruhi kinerja sinyal nalika mbengkongake kanthi normal.
Q2: Apa sampeyan ndhukung dawa kabel khusus lan jinis antarmuka?
A2: Didhukung kanthi lengkap. Minangka Pabrik sumber, dawa baris customizable kiro-kiro saka 10cm kanggo 50cm, antarmuka replaceable kayata SMA, BNC, IPEX, LOGO layar sutra lan ukuran fine-tuning didhukung.
Q3: Apa kaluwihan saka proses soldering liwat antena pasted biasa?
A3: Coaxial line welding ing siji Piece, ora longkangan ngeculke, resistance kejut kuwat, resistance tensile, kinerja anti-tuwa, rampung solves masalah getaran peralatan, sinyal kedhip lan kontak miskin ing lingkungan suhu dhuwur, luwih cocok kanggo industri atos lan skenario kendaraan.
