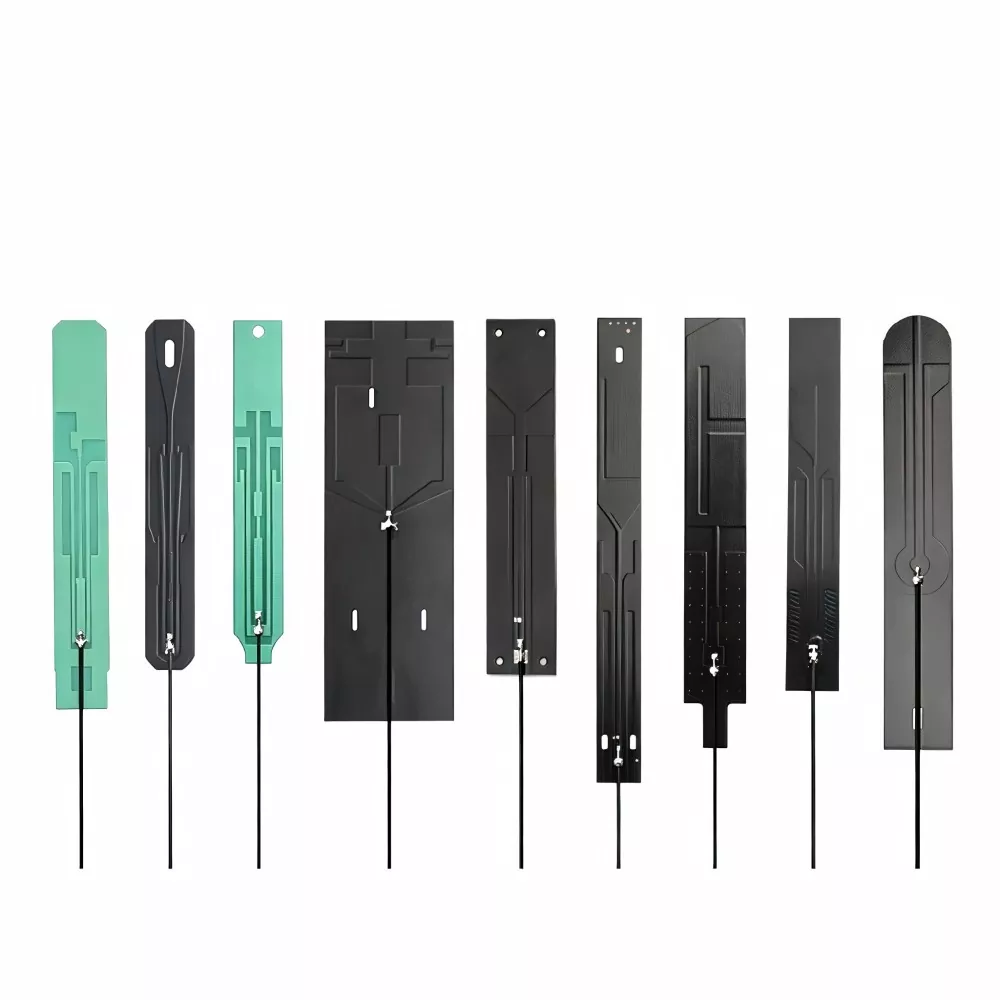

Antena PCB Kinerja Tinggi kanggo Konektivitas Nirkabel sing Bisa Dipercaya

Antena PCB nggabungake unsur radiasi menyang papan sirkuit sing dicithak, dadi pilihan potensial kanggo produk elektronik kanthi tata letak papan sing ditemtokake lan papan winates kanggo komponen antena sing kapisah. Desain bisa nyederhanakake integrasi komponen, yen tata letak sirkuit lan syarat RF dianggep bener.

Qianmunyedhiyakake solusi antena kanggo aplikasi nirkabel sing dipasang. Milih desain sing cocog mbutuhake nimbang frekuensi operasi, area papan sing kasedhiya, bidang lemah, bahan enclosure, lan kinerja RF target piranti. Faktor kasebut paling apik ditaksir sajrone tahap desain hardware kanggo nyuda owah-owahan tata letak sing bisa dihindari sajrone pangembangan.

Pertimbangan Desain lan Integrasi

Antena PCB nggunakake pola konduktif sing digabung menyang papan sirkuit. Geometri lan karakteristik listrik gumantung saka frekuensi target, ukuran sing kasedhiya, lan struktur sirkuit ing saubengé.

Ora kaya antena sing dipasang kanthi kapisah saka papan utama, desain iki raket karo keputusan tata letak PCB. Unsur radiating, titik feed, bidang lemah, lan komponen cedhak kabeh bisa mengaruhi kinerja final.

Nalika ngevaluasi antena kanggo proyek anyar, nimbang ing ngisor iki:

• Rentang frekuensi:Netepake band operasi lan bandwidth sing dibutuhake miturut aplikasi nirkabel.

• Tata letak papan:Nyedhiyakake papan sing cukup kanggo unsur antena lan area reresik sing disaranake.

• pesawat lemah:Netepake struktur lemah papan lan pengaruhe ing impedansi lan radiasi.

• Posisi komponen:Coba jarak baterei, layar, konektor, kabel, lan bagean logam.

• Impedansi cocog:Ngidini papan kanggo komponen sing cocog lan tuning RF sajrone tes prototipe.

• Kompatibilitas enclosure:Ngira-ngira efek saka bahan omah, posisi soyo tambah, lan struktur internal.

Antena kudu dievaluasi ing konfigurasi piranti sing dituju, amarga owah-owahan ing PCB utawa enclosure bisa mengaruhi prilaku RF.

Aplikasi Khas

Desain antena sing dipasang bisa uga cocog kanggo produk nirkabel sing beda-beda yen syarat frekuensi, tata letak sirkuit, lan kahanan instalasi kompatibel.

IoT lan piranti sing disambungake

Kelenjar sensor, peralatan omah sing cerdas, lan elektronik liyane sing disambungake bisa nggunakake antena sing dipasang ing papan nalika PCB nyedhiyakake papan sing cukup lan referensi lemah sing cocog. Pita komunikasi lan lampiran pungkasan kudu dianggep nalika milih.

Produk Wi-Fi lan Bluetooth

Periferal nirkabel lan peralatan elektronik kompak bisa nggunakake antena terpadu kanggo komunikasi jarak cendhak. Kinerja kudu dicenthang nglawan pita frekuensi sing dibutuhake lan target RF produk rampung.

Modul nirkabel lan papan kontrol

Modul komunikasi lan sistem kontrol elektronik bisa nampung antena langsung ing papan sirkuit. Desain kudu cocog karo tata letak modul, panggonan komponen, lan lingkungan operasi sing dituju.

Elektronik sing dibatesi spasi

Kanggo piranti kompak, area antena sing kasedhiya kudu ditaksir bebarengan karo baterei, layar, konektor, lan komponen liyane. A pager cilik ora otomatis tegese desain terpadu bakal nyedhiyani kinerja RF cekap.

Kinerja lan Validasi RF

Kinerja antena gumantung ing interaksi antarane geometri radiating, bidang lemah, struktur feed, cocog impedansi, lan materi lingkungan. Desain sing diuji ing papan evaluasi bisa uga beda-beda sawise dipasang ing produk rampung.

Validasi prototipe mulane kudu nggunakake tata letak PCB perwakilan lan, yen bisa, pager sing dituju. Gumantung ing aplikasi, insinyur bisa ngevaluasi VSWR, impedansi, gain, bandwidth, lan pola radiasi nglawan kritéria panrima sing wis ditemtokake.

Tes RF awal bisa mbantu ngenali alangan tata letak sadurunge dadi luwih larang kanggo dibenerake sajrone nyiapake produksi.

Informasi kanggo Custom Projects

Nyedhiyakake syarat teknis sing jelas mbantu netepake kelayakan desain khusus lan ngenali masalah integrasi potensial luwih awal.

Kanggo evaluasi awal, nyiapake informasi ing ngisor iki yen kasedhiya:

• Pita frekuensi lan protokol nirkabel sing dibutuhake

• dimensi PCB lan area antena kasedhiya

• Ground plane lan informasi feed-point

• Bahan enclosure lan posisi komponen sing cedhak

• Parameter RF target lan syarat tes

• Jumlah prototipe lan perkiraan volume produksi

Yen papan sirkuit isih dikembangake, panggonan antena kudu dianggep sadurunge tata letak rampung. Iki menehi hardware lan tim RF kesempatan kanggo koordinasi area antena, struktur lemah, lan komponen lingkungan.

Yen PCB utama ora bisa nampung struktur antena sing dibutuhake, konfigurasi alternatif bisa uga kudu dievaluasi. Pilihan pungkasan kudu nggambarake watesan mekanik piranti, target RF, lan syarat manufaktur.
