Kepiye Antena Radio FM Dibangun Ngapikake Panarimaan Sinyal ing Piranti Elektronik Kompak

Qianmuberkembang ingAntena Radio FM sing dibangun ingkanggo produk kompak FM-aktif sing mbutuhake reception dipercaya tanpa nambah antena external kapapar. Dirancang kanggo pita siaran FM 88-108 MHz, komponen RF kompak iki nggabungake inti ferrite, koil tembaga tliti-tatu, lan pilihan sambungan fleksibel kanggo sistem audio otomotif, speaker Bluetooth, radio portabel, peralatan omah cerdas, lan piranti elektronik liyane.

Antena FM sing dibangun ing luwih saka panggantos ngirit papan kanggo antena teleskopik. Struktur induksi magnetik ferrite-inti, gulungan kumparan presisi, faktor bentuk kompak, lan desain sambungan sing bisa disesuaikan ngidini produsen nggabungake resepsi FM menyang produk ing ngendi papan lan tampilan instalasi penting. Pandhuan iki nerangake cara kerja antena radio FM sing dibangun, karakteristik teknis, aplikasi sing cocog, pertimbangan instalasi, lan faktor utama sing kudu dievaluasi para panuku nalika njupuk antena kanggo proyek OEM utawa ODM.

Daftar Isi

• Apa Antena Radio FM sing Dibangun?
• Kepiye Antena Radio FM sing Dibangun?
• Apa Fitur Utama?
• Ngendi Bisa Digunakake?
• Apa Spesifikasi Teknis?
• Kepiye carane kudu dipasang antena?
• Kepiye Para Pembeli Pilih Antena sing Tengen?
• Kepiye Dibandhingake Kanthi Antena FM Liyane?
• Pitakonan sing Sering Ditakoni
• Napa Nganggep Antena FM Khusus?

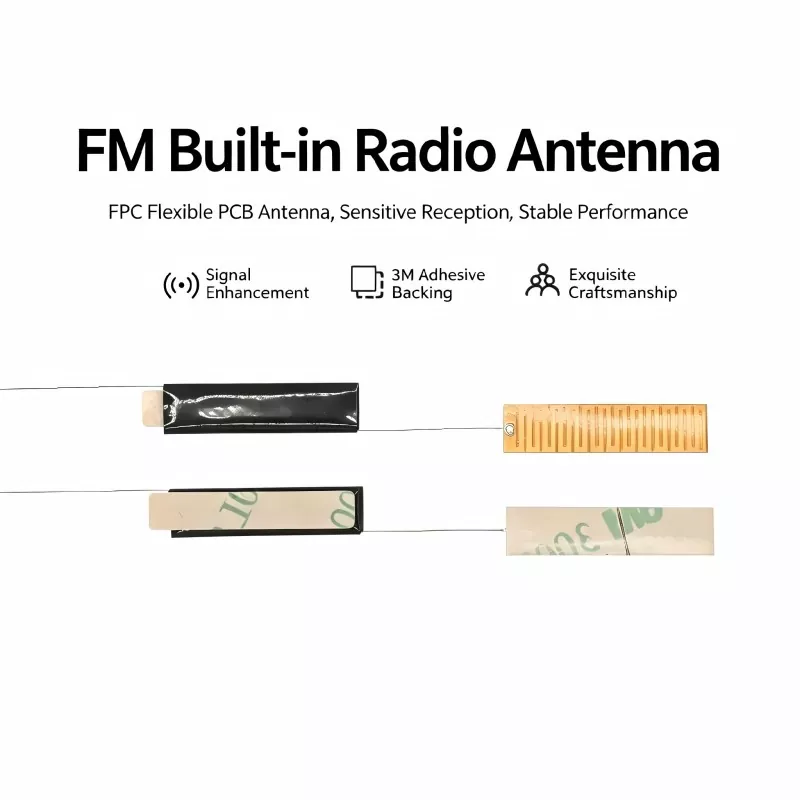

Apa Antena Radio FM sing Dibangun?

Antena Radio FM sing Dibangun minangka komponen panampa RF pasif internal sing dirancang kanggo nampa sinyal siaran FM nalika isih ana ing piranti elektronik. Ora kaya antena teleskopik konvensional sing ngluwihi njaba kandang, antena internal bisa didhelikake ing struktur produk, mbantu produsen njaga penampilan sing resik nalika nggunakake ruang internal sing winates.

Desain ferrite-inti khas kasusun saka inti ferrite-permeabilitas dhuwur, tliti-tatu kawat tembaga enamel, pangayoman jampel, lan terminal sambungan utawa kabel timbal. Materi ferrite konsentrasi medan magnet ing saubengé kumparan, dene struktur nduwurke tumpukan dirancang kanggo ndhukung resepsi ing sawetara frekuensi FM sing dituju.

Kanggo manufaktur ngembangake elektronik konsumen kompak, struktur iki bisa nyederhanakake integrasi produk. Antena bisa dipanggonke miturut tata letak PCB lan desain pager tinimbang mbutuhake bukaan antena eksternal khusus.

Kanggo informasi khusus produk liyane, para panuku bisa mriksa kaca produk Antena Radio FM Dibangun ing.

Kepiye Antena Radio FM sing Dibangun?

Prinsip operasi adhedhasar induksi lan resonansi elektromagnetik. Nalika sinyal siaran FM tekan antena, inti ferrite mbantu konsentrasi medan magnet frekuensi dhuwur ing sekitar kumparan. Konduktor tatu presisi banjur ngowahi energi elektromagnetik dadi sinyal RF listrik sing bisa diproses dening sirkuit panampa.

1. Konsentrasi Medan Magnetik

Inti ferit kanthi permeabilitas dhuwur konsentrasi medan magnet frekuensi dhuwur ing sekitar gulungan. Struktur iki migunani banget nalika pabrikan butuh antena sing bisa pas karo ruang internal sing kompak nalika njaga resepsi FM sing bisa dipercaya.

2. Konversi elektromagnetik

Koil tembaga sing ngubengi inti ferrite nanggapi medan magnet sing ganti lan ngasilake sinyal listrik. Sinyal iki banjur ditransfer liwat sambungan antena menyang sirkuit panrima FM.

3. Resonansi frekuensi

Paramèter nduwurke tumpukan kumparan, kalebu jumlah giliran lan susunan nduwurke tumpukan, mengaruhi karakteristik frekuensi antena. Tuning sing bener mbantu antena bisa digunakake ing pita FM sing dituju lan ndhukung panrima sing stabil.

4. Transmisi Sinyal

Sawise konversi, sinyal RF sing ditampa ngliwati timbal antena utawa pin sambungan menyang sirkuit panrima FM, sing digedhekake, didekode, lan diowahi dadi output audio.

Apa Fitur Utama?

Nalika milih antena FM internal kanggo produk komersial, insinyur biasane nganggep kinerja resepsi, dimensi fisik, resistensi gangguan, suhu operasi, lan keluwesan integrasi. Karakteristik ing ngisor iki nggawe desain dibangun ing inti ferrite cocok kanggo akeh piranti kompak.

• 88–108 MHz rentang operasi:Dirancang ing sekitar rentang frekuensi siaran FM sing umum digunakake.
• Struktur internal kompak:Ngidini produsen nggabungake resepsi FM tanpa antena eksternal sing menonjol.
• Precision coil winding:Ndhukung karakteristik listrik sing konsisten lan kinerja frekuensi.
• Konstruksi inti ferit:Konsentrasi medan magnet lan ndhukung resepsi sinyal sing efisien.
• Desain sadar gangguan:Insulasi lan pertimbangan struktur bisa mbantu nyuda gangguan elektromagnetik sing ora dikarepake.
• Kustomisasi fleksibel:Dimensi inti, paramèter nduwurke tumpukan, dawa kabel, pin, lan konektor bisa dicocogake kanggo syarat produk.
• Suhu operasi wiyar:Desain Qianmu sing dirujuk nemtokake operasi saka -20°C nganti +85°C.

Ngendi Bisa Digunakake?

Struktur kompak antena FM internal cocog kanggo produk sing eksposur antena eksternal ora dikarepake utawa ora praktis. Aplikasi bisa saka elektronik konsumen nganti peralatan otomotif lan industri.

Apa Spesifikasi Teknis?

Spesifikasi teknis kudu tansah cocog karo sirkuit panrima, kandang, posisi instalasi, lan target pasar. Spesifikasi ing ngisor iki makili konfigurasi produk Qianmu sing dirujuk lan bisa dadi titik wiwitan kanggo evaluasi teknik.

Kinerja nyata bisa beda-beda miturut IC panrima, tata letak PCB, materi enclosure, lingkungan elektromagnetik lingkungan, kekuatan sinyal lokal, lan posisi instalasi antena. Mula, uji coba prototipe tetep penting sadurunge produksi massal.

Kepiye carane kudu dipasang antena?

Panggonan sing bener penting kanggo entuk resepsi FM sing konsisten. Malah antena sing dirancang kanthi apik bisa ngalami kinerja suda yen dipanggonke cedhak karo sumber gangguan sing kuwat utawa bahan sing ora cocog.

Langkah 1: Pilih Posisi Instalasi

Selehake antena ing area internal sing relatif mbukak lan, yen praktis, cedhak karo permukaan njero pager. Aja diselehake langsung ing jejere chip frekuensi dhuwur, komponen daya, sumber panas, utawa sumber gangguan liyane sing kuwat.

Langkah 2: Ngamanake Antena

Backing adesif terisolasi bisa nyedhiyakake cara instalasi sing gampang kanggo desain sing kompatibel. Cara pemasangan kudu njaga posisi antena kanthi kuat lan nyegah gerakan sing bisa mengaruhi keterulang sajrone operasi produk.

Langkah 3: Sambungake Antena

Sambungake timbal antena utawa pin menyang antarmuka antena FM sing wis ditemtokake ing PCB. Sambungan solder kudu aman lan bebas saka kathok cendhak, nalika sambungan plug-jinis kudu penylametan mechanical cekap.

Langkah 4: Test Reception

Sawise ngrakit, daya piranti lan nindakake pindai stasiun FM. Evaluasi jumlah stasiun, kejelasan audio, gangguan latar mburi, stabilitas sinyal, lan konsistensi resepsi ing macem-macem lokasi.

Kepiye Para Pembeli Pilih Antena sing Tengen?

Rega mung ora kudu nemtokake pilihan antena. Kanggo proyek OEM lan ODM, tim tuku lan insinyur kudu ngevaluasi antena minangka bagean saka sistem RF lengkap.

1. Konfirmasi rentang frekuensi:Priksa manawa antena cocog kanggo pita siaran FM target.
2. Priksa papan sing kasedhiya:Nyedhiyakake enclosure akurat lan dimensi PCB sadurunge milih struktur antena.
3. Priksa cara sambungan:Nemtokake dawa kabel, desain terminal, jinis konektor, utawa syarat sambungan PCB.
4. Evaluasi lingkungan operasi:Produk otomotif, portabel, njero ruangan, lan ruangan mbutuhake pertimbangan mekanik lan termal sing beda.
5. Coba interferensi elektromagnetik:Ngenali prosesor sing cedhak, ngalih sumber daya, tampilan, motor, lan sumber swara potensial liyane.
6. Njaluk conto:Tes antena ing kandang nyata lan karo sirkuit panrima FM sing dituju sadurunge nyetujoni produksi massal.
7. Ngrembug kustomisasi:Kanggo proyek volume, dimensi inti sing disesuaikan lan parameter gulungan bisa nyedhiyakake integrasi sing luwih apik tinimbang antena umum.

Kepiye Dibandhingake Kanthi Antena FM Liyane?

Struktur antena sing beda nyedhiyakake syarat produk sing beda. Antena PCB bisa uga trep nalika PCB nyedhiyakake papan sing cukup, dene antena teleskopik bisa migunani nalika antena sing kapapar ditrima. Desain dibangun ing ferrite-inti utamané cocog nalika manufaktur prioritize instalasi ndhelikke lan integrasi mechanical kompak.

Pitakonan sing Sering Ditakoni

1. Frekuensi apa sing didhukung Antena Radio FM Built-in?

Antena Qianmu sing dirujuk dirancang kanggo pita siaran FM 88–108 MHz. Keperluan frekuensi tartamtu bisa dibahas sajrone kustomisasi kanggo macem-macem aplikasi lan pasar.

2. Apa ukuran antena lan dawa kabel bisa disesuaikan?

ya wis. Kustomisasi bisa kalebu ukuran inti ferrite, paramèter gulungan kawat, dawa timbal, bahan pin, lan jinis konektor. Opsi iki ngidini antena luwih cocog karo lampiran sing kasedhiya lan tata letak PCB.

3. Apa antena dibangun ing cocok kanggo sistem audio otomotif?

ya wis. Desain antena FM sing dibangun bisa digabungake menyang sistem audio ing mobil, radio Bluetooth, unit kepala multimedia, lan peralatan sing padha. Proyek otomotif kudu dievaluasi liwat instalasi nyata lan tes RF amarga struktur kendharaan lan elektronik bisa mengaruhi resepsi.

4. Apa kinerja antena gumantung ing tata letak PCB?

ya wis. Kinerja resepsi dipengaruhi ora mung dening antena nanging uga dening IC panrima, tata letak PCB, grounding, komponen lingkungan, struktur enclosure, lan lingkungan elektromagnetik. Pengujian prototipe dianjurake sadurunge produksi massal.

5. Bisa conto diwenehake sadurunge produksi akeh?

Evaluasi sampel minangka bagean penting saka pangembangan antena khusus. Para panuku bisa ngrembug syarat sampel karo Qianmu lan nyoba antena ing piranti sing dituju sadurunge pindhah menyang produksi volume.

Napa Nganggep Antena FM Khusus?

Kanggo manufaktur sing ngembangake produk elektronik sing nganggo FM, antena kudu dipilih minangka bagean integral saka sistem RF tinimbang dianggep minangka aksesoris mandiri. Desain dibangun sing cocog bisa mbantu ngirit ruang instalasi, njaga tampilan pager sing resik, lan menehi solusi praktis kanggo aplikasi FM otomotif, portabel, omah pinter, lan industri.

Qianmu nyedhiyakake solusi antena FM sing dibangun kanthi pilihan kustomisasi sing nyakup dimensi inti ferit, gulungan gulungan, dawa kabel, terminal sambungan, lan integrasi struktural. Kanggo proyek OEM lan ODM, tim teknik bisa nemtokake syarat frekuensi, papan sing kasedhiya, antarmuka PCB, lingkungan operasi, lan kinerja resepsi sing dikarepake sadurunge validasi sampel. Yen sampeyan ngembangake produk anyar sing aktif FM utawa golek mitra manufaktur antena China sing dipercaya,hubungi kitakanggo ngrembug aplikasi sampeyan, njaluk solusi sing disesuaikan, lan miwiti evaluasi sampel karo Qianmu.
