Ultra-tipis FPC Tablet Antena

Ultra-tipis FPC Tablet Antena punika flat, dibangun ing antena diprodhuksi nggunakake teknologi papan sirkuit fleksibel. Ora kaya antena kaku tradisional, antena musim semi, lan antena keramik, kaluwihan utamane kalebu profil ultra-ramping, keluwesan kanggo deformasi, lan pemasangan planar.

Antena nggunakake substrat frekuensi dhuwur PI / LCP, nampilake etsa sirkuit sing tepat lan impedansi seragam. Kanthi backing adesif sing dibangun, ora mbutuhake fiksasi sekrup. Dirancang khusus kanggo papan sing kompak, ora teratur, lan mlengkung ing njero piranti, iki ngrampungake masalah umum antena tradisional kayata protrusion, pendhudhukan ruang, kerentanan rusak, lan kinerja sinyal sing ora stabil.

Prinsip Kerja

Antena Tablet FPC Ultra-tipis beroperasi adhedhasar prinsip radiasi elektromagnetik lan resonansi RF, nggunakake pola radiasi metalik sing dicithak kanthi tepat kanggo resonate ing pita frekuensi target, saéngga bisa ngirim lan nampa gelombang elektromagnetik sing efisien.

Substrat produk nduweni kerugian dielektrik sing sithik lan konsistensi impedansi garis sing dhuwur, kanthi efektif nyuda atenuasi sinyal frekuensi radio. Struktur planar sing rata ngoptimalake sudut radiasi, nyuda gangguan shielding saka komponen internal kayata omah logam lan baterei, njamin konektivitas jaringan sing stabil, pasangan Bluetooth, lan transmisi posisi.

Inti produk

• kompatibilitas Ultra-slim: Rampung kekandelan kisaran saka 0.1mm kanggo 0.3mm, manggoni meh ora dhuwur internal sawise instalasi, nggawe iku becik kanggo desain piranti Ultra-lancip lan solusi antena pilihan kanggo piranti slim cerdas.

• Keluwesan dhuwur lan resistance bend: Dites liwat 1,000 siklus mlengkung tanpa breakage, delamination, utawa degradasi kinerja. Cocog kanggo mbukak bola-bali, lempitan, lan aplikasi lumahing sudhut mlengkung, nawakake kekiatan adoh ngluwihi saka conventional dibangun ing antena.

• Mundhut kurang lan gain dhuwur: Ditingkatake kanthi frekuensi dhuwur, materi substrat sing kurang mundhut, transmisi sinyal stabil kanthi rasio gelombang ngadeg voltase (VSWR) ≤1.5, kanthi efektif ngatasi masalah pangguna umum kayata pedhot jarak adoh, penetrasi lemah liwat tembok, lagging, lan sambungan dropped.

• Gampang instalasi tanpa pengeboran: nerangake karo kuwat 3M adhesive backing-mung pil lan kelet, ora welding utawa ngawut-awut dibutuhake, Ngartekno nyuda biaya pegawe lan tarif cacat kanggo pelanggan.

• Kustomisasi full-band: Bisa disesuaikan kanggo pita frekuensi apa wae kalebu 2.4G, 5G, 6G, Bluetooth, 4G LTE, GPS, lan NB-IoT miturut syarat pelanggan, kanthi dimensi, dawa kabel, lan konektor sing bisa diatur yen perlu.

• Konsistensi batch dhuwur: Produksi massal liwat jalur perakitan otomatis njamin impedansi, gain, lan panyimpangan frekuensi dikontrol kanthi ketat ing sawetara sing sempit kanggo saben batch, nyedhiyakake kinerja sing stabil tanpa variasi batch-to-batch.

Spesifikasi Teknis

Skenario aplikasi

Antena Tablet FPC ultra-tipis, kanthi kaluwihan sing entheng lan stabil, cocog kanggo hardware cerdas sing ramping ing pirang-pirang industri, kanthi gampang dipasang ing macem-macem ruang internal sing kompak lan ngidini macem-macem skenario aplikasi.

Aplikasi elektronik konsumen: jam tangan pinter, pita kebugaran, casing earphone nirkabel, bank daya portabel, lan speaker Bluetooth mini—cocok kanggo desain ultra-slim, tanpa bonjolan utawa cangkang.

Skenario IoT: sensor lawang lan jendhela, sensor suhu lan kelembapan, kunci lawang cerdas, gateway nirkabel, lan terminal LoRa IoT, njamin transmisi daya rendah jarak jauh sing stabil.

Aplikasi industri lan otomotif: terminal posisi mini otomotif, piranti genggam industri, instrumen tes portabel, lan kamera mini keamanan-tahan kanggo suhu lan gangguan sing ekstrem, cocok kanggo kondisi operasi sing rumit.

Kaluwihan Product Dibandhingake karo Pesaing

Antena FPC umum ing pasar asring nandhang masalah kayata kekandelan sing gedhe banget, kerentanan rusak, spesifikasi sinyal sing berlebihan, lan variasi batch-to-batch sing signifikan. Antena Tablet FPC Ultra-tipis kita wis dioptimalake khusus, menehi kaluwihan sing beda-beda.

• Advantage Kekandelan: Nalika saingan biasane nawakake 0.4-0.6mm, produk kita ultra-tipis mung 0.1mm, becik kanggo piranti arang banget entheng lan nawakake kompatibilitas industri luwih jembar.

• Kaluwihan Proses: Nggunakke etsa tliti lan Manufaktur cleanroom, garis sirkuit seragam lan burr-free, mbusak risiko kabel breakage lan disconnection intermiten umum ditemokaké ing antena biasa.

• Kaluwihan kinerja: gain nyata ketemu specifications tanpa exaggeration, karo kinerja stabil ing lingkungan suhu dhuwur lan kurang. Ing kontras, produk murah saka saingan asring nandhang sangsara atenuasi sinyal ing suhu dhuwur lan masalah pedhot ing suhu kurang.

• Advantage Kustomisasi: Minangka produsen langsung, kita bisa cepet nggawe cetakan lan ngowahi dimensi, dawa kabel, lan konektor. Ing kontras, paling saingan nawakake mung item Simpenan standar, asil ing wektu timbal kustomisasi maneh lan opsi modifikasi winates.

• Kauntungan kontrol kualitas: 100% power-on testing plus inspeksi sampling impedansi, kanthi tingkat cacat dikontrol ing ngisor 0,3%, luwih murah tinimbang rata-rata industri 2%.

Guide Instalasi

Antena Tablet FPC ultra-tipis nawakake alangi instalasi nol, ora mbutuhake peralatan khusus - perakitan bisa rampung kanthi cepet kanthi manual, kanthi signifikan ningkatake efisiensi produksi pelanggan.

Langkah Instalasi 1: Ngresiki lumahing soyo tambah-mbusak bledug, noda lenga, lan burrs saka area soyo tambah piranti kanggo mesthekake warata, lumahing garing, nyegah adhesion miskin utawa detachment saka backing adhesive.

Langkah Instalasi 2: Posisi lan Copot Film Adhesive: Selarasake antena karo lokasi sing ditemtokake miturut struktur peralatan. Copot film protèktif saka mburi antena, lan aja kontak langsung karo area adesif utawa sirkuit nggunakake tangan kosong.

Langkah 3: Nyelarasake lan Pencet: Nyelarasake film kanthi alon-alon, banjur pencet rata nganti 3-5 detik kanggo mesthekake ora ana gelembung udara utawa pinggiran sing ngangkat. Kanggo lumahing mlengkung, aplikasi tekanan ing bagean.

Pancegahan instalasi: Aja langsung diselehake ing lumahing logam gedhe kayata baterei, tutup shielding, utawa chip motherboard. Njaga jarak 3-5 mm kanggo ngoptimalake kinerja sinyal.

Sertifikasi lan Jaminan Kualitas

Kualifikasi Perusahaan: Nduwe lisensi bisnis sing sah, fasilitas manufaktur independen, bengkel produksi kamar resik, lan laboratorium pengujian profesional. Situs kantor, produksi, lan kontrol kualitas kasedhiya kanggo verifikasi ing situs; dudu perusahaan dagang perantara.

Sertifikasi Produk: Kabeh produk wis lulus sertifikasi ekspor kalebu ROHS, REACH, lan CE, ketemu standar akses pasar global kanggo Eropa, Amerika Serikat, Asia Tenggara, lan wilayah liyane. Dokumentasi sertifikasi lengkap kasedhiya yen dijaluk.

Sistem inspeksi kontrol kualitas: sampling bahan mentah nalika ditampa, inspeksi ing proses sajrone produksi, 100% daya-on testing produk rampung, tes tuwa, lan tes mlengkung. Cathetan lan conto inspeksi disimpen kanggo saben batch kanggo mesthekake traceability sawise dodolan.

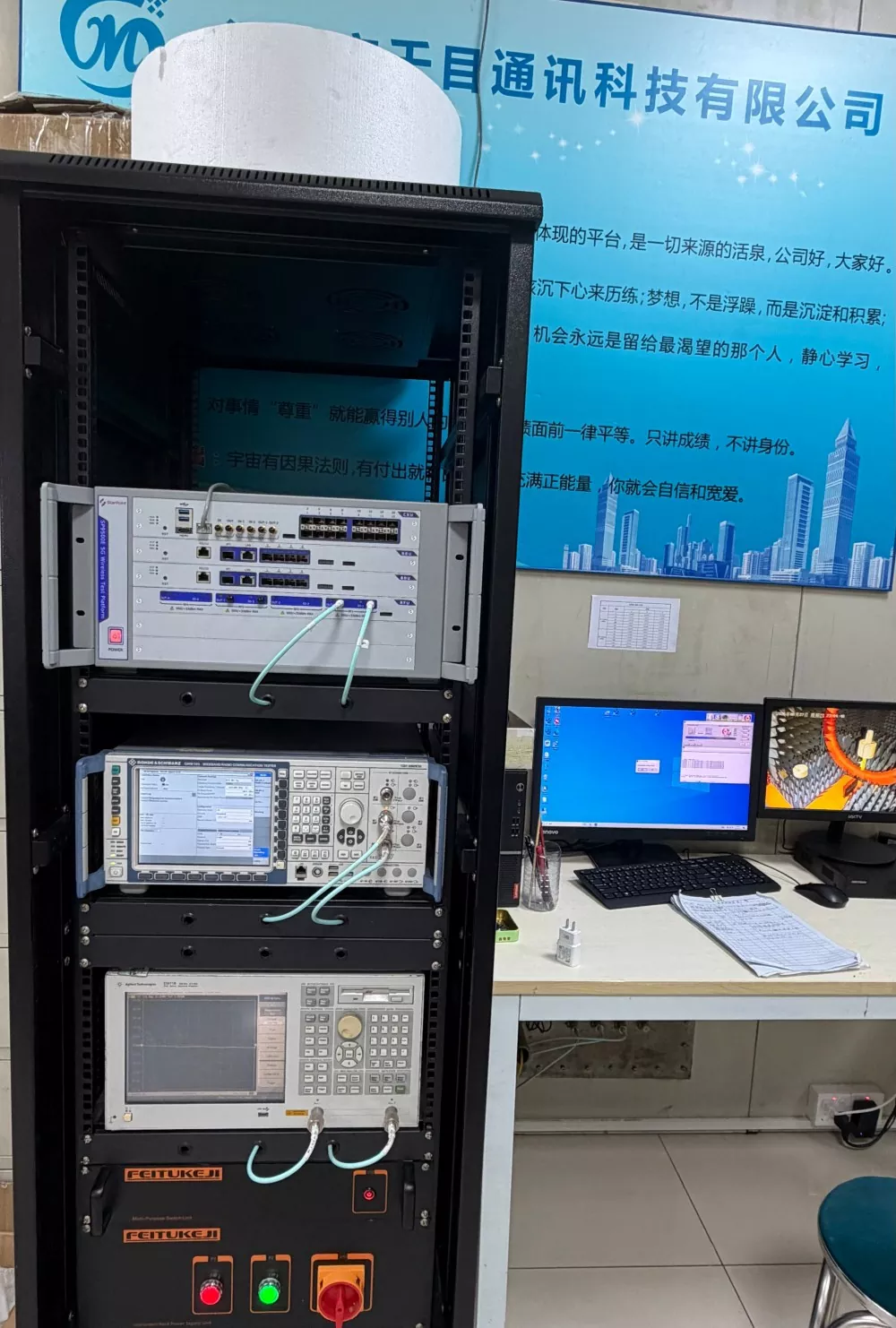

Bukti kapasitas produksi: Garis produksi etsa lan laminasi otomatis ing omah, bebarengan karo peralatan inspeksi RF, ngaktifake output saben dina luwih saka 80.000 potongan, bisa nyukupi syarat pangiriman pesenan skala gedhe kanggo pelanggan utama.

Panduan Pemilihan Produk

Nalika milih Ultra-tipis FPC Tablet Antena, pelanggan ora perlu wuta milih opsi murah-kanthi cocog padha sabenere kanggo syarat peralatan, padha bisa èfèktif ngindhari pitfalls.

1. Pilih model adhedhasar kekandelan piranti: Kanggo piranti ultra-slim, prioritize versi 0.1mm; kanggo piranti standar, pilih versi standar 0.2–0.3mm kanggo ngimbangi kinerja lan kompatibilitas struktural.

2. Pilih model adhedhasar skenario aplikasi: pilih model standar kanggo njero ruangan, piranti suhu sekitar; luwih seneng model kasar suhu dhuwur kanggo peralatan ruangan otomotif lan industri, sing menehi tahan cuaca sing luwih kuat.

3. Pilih model adhedhasar syarat pita frekuensi: Temtokake kanthi jelas pita frekuensi sing dibutuhake kayata WiFi, Bluetooth, 4G, lan GPS. Perusahaan kita bisa cocog karo antena resonansi sing cocog, ngindhari masalah kinerja sinyal sing kurang apik lan ora cocog karo model umum.

4. Prioritasake sumber pabrik langsung: Pilih pabrik sing ngidini testing ing situs, kustomisasi, lan nyedhiyani laporan sertifikasi kanggo ngindhari masalah kayata markup middleman, specifications exaggerated, lan lack saka support sawise-sales.

Napa Pilih Qianmu Communications

Minangka Supplier China kanthi pengalaman jero 17 taun ing industri antena RF, kita spesialis ing riset, pangembangan, lan manufaktur Antena Tablet FPC Ultra-tipis, mbangun kapercayan liwat kemampuan asli lan data sing padhet.

1. Tim teknis profesional: Kita duwe tim insinyur RF kanthi pengalaman luwih saka 10 taun, bisa ngoptimalake solusi tata letak antena kanggo para pelanggan lan ngrampungake masalah rumit kayata perisai sinyal, penetrasi tembok sing kurang apik, lan gangguan sing dhuwur.

2. Layanan Kustomisasi Cepet: Barang-barang sing dikirim ing dina sing padha; desain khusus karo solusi kasedhiya ing 24 jam, prototyping cepet ing 3-5 dina, lan pangiriman akeh ing 7-10 dina-nyata luwih cepet saka standar industri.

3. Kauntungan efektifitas biaya: Kanthi pabrik kita dhewe kanggo produksi lan penjualan langsung, kita ngilangi markup perantara. Pesenan akeh bisa ditawakake kanthi rega pungkasan pabrik, kanthi kualitas sing bisa dibandhingake karo merek tingkat paling dhuwur lan rega sing luwih kompetitif.

4. Ningkatake layanan sawise dodolan: Kiriman kalebu laporan tes, spesifikasi, lan dokumen sertifikasi; cacat kumpulan dijamin dening bali lan kawicaksanan panggantos; Dhukungan teknis siji-siji ing saindhenging proses kanggo ngewangi pelanggan kanggo entuk produksi massal.

5. Aplikasi nyata-nyata ekstensif: Kita wis nglayani luwih saka 1.000 manufaktur hardware pinter domestik lan internasional ing macem-macem lapangan kalebu elektronik konsumen, IoT, peralatan industri, lan piranti otomotif, karo kasus produksi massal verifiable kasedhiya.

FAQ

Q1: Apa Antena Tablet FPC Ultra-tipis bisa cocog karo permukaan sing mlengkung?

A: Nggih. Prodhuk nawakake keluwesan banget, ndhukung conforming kanggo struktur cilik mlengkung lan busur-shaped, cocok kanggo instalasi ing piranti irregularly shaped, tanpa mengaruhi kinerja sinyal sak aplikasi normal.

Q2: Apa ndhukung dimensi khusus lan pita frekuensi?

A: Dhukungan kustomisasi OEM / ODM lengkap, kanthi dimensi, kekandelan, dawa kabel, konektor, lan pita frekuensi sing bisa diatur miturut gambar lan syarat pelanggan, kalebu optimasi desain gratis.

Q3: Apa sampeyan bisa menehi laporan tes lan sertifikasi kanggo tuku akeh?

A: Nggih. Kita bisa nyedhiyakake dokumentasi lengkap kanggo saben kumpulan, kalebu laporan tes pabrik, spesifikasi kinerja, sertifikasi ROHS/CE, lan bahan liyane sing dibutuhake kanggo nyukupi pamriksan pelanggan lan syarat ekspor.

Q4: Apa sinyal bakal mudhun yen antena diselehake ing cedhak bagean logam piranti?

A: Metal bisa nimbulaké gangguan shielding; dianjurake kanggo ninggalake longkangan 3-5 mm nalika instalasi. Insinyur bisa nyedhiyakake solusi optimalisasi gratis kanggo tata letak peralatan internal.

Q5: Apa kualitas sampel konsisten karo urutan akeh?

A: Kanthi konsisten. Proses produksi massal standar ing pabrik, kanthi cetakan seragam, prosedur standar, lan standar kontrol kualitas sing konsisten, ngilangi bedo kualitas antarane conto lan pesenan akeh.
