Antena Kamera 4G / 5G Body Worn

Shenzhen Qianmu Communication Technology Co., Ltd. minangka pabrik sumber R&D lan manufaktur domestik kanggo Antena Kamera 4G / 5G Body Worn.

Kita wis ngembangake antena internal FPC wideband Sub6G, kompatibel karo 4G LTE lan pita frekuensi 5G Sub6G domestik lan internasional. Antena kasebut wis ngalami optimalisasi kinerja khusus kanggo ngatasi tantangan ruang piranti sing kompak, pelindung logam, gangguan baterei, kelangan sinyal amarga nyandhang awak manungsa, lan kahanan operasi lapangan sing atos.

Antena nggunakake substrat fleksibel PI sing dipercaya lan dipasang karo adhesive industri, saengga cocok kanggo struktur piranti sing kompak. Kabeh produk ngalami tes simulasi OTA lengkap ing kamar anechoic kanggo niru lingkungan operasional nyata. Cathetan tes VNA lan OTA diarsipake miturut kumpulan produksi, lan laporan inspeksi bisa diwenehake yen dijaluk.

Definisi teknis profesional

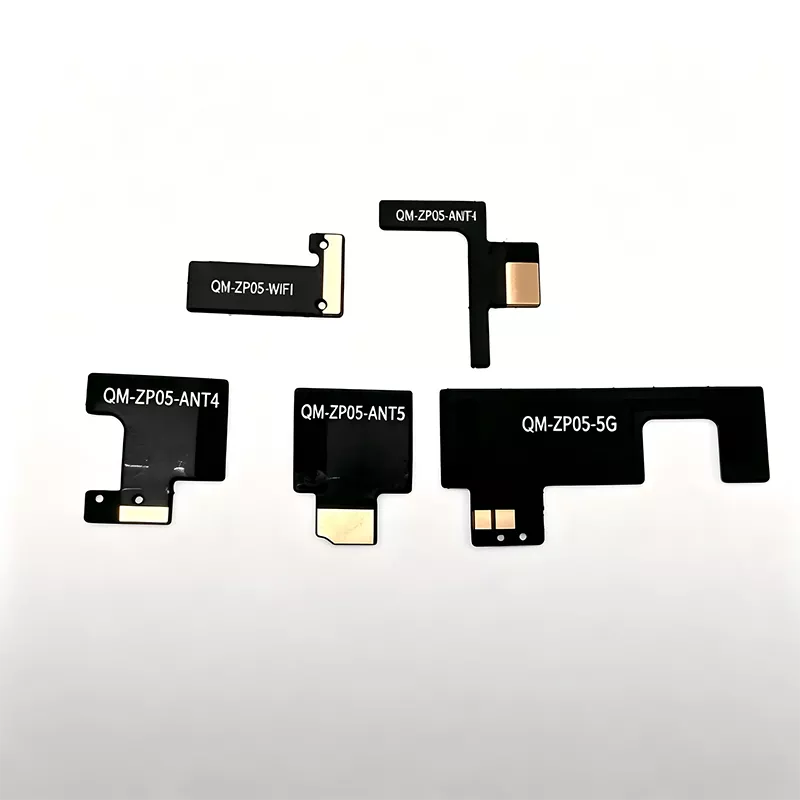

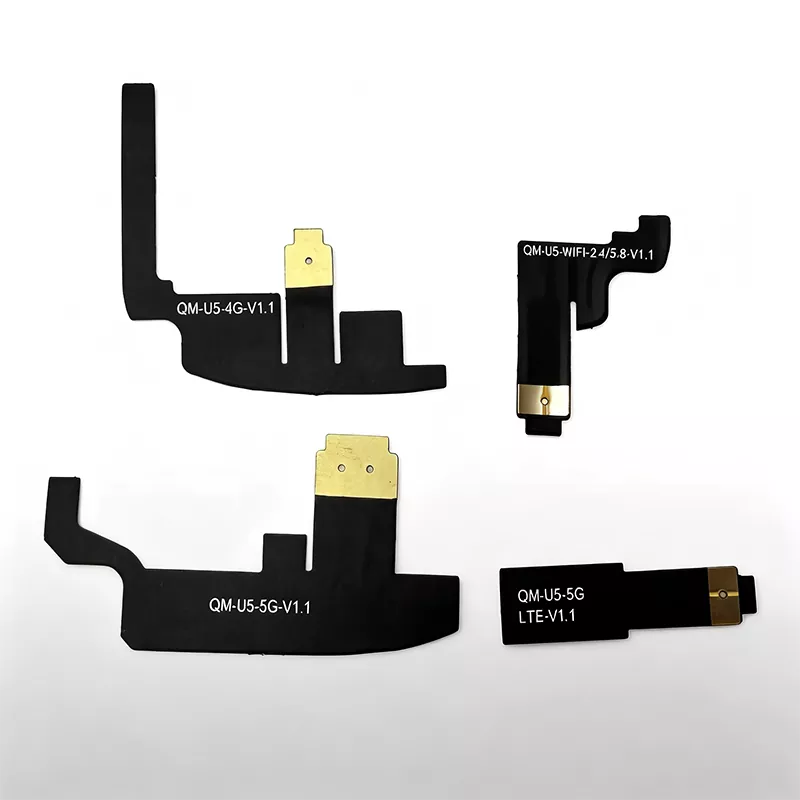

Antena 4G/5G Kamera Awak Kita minangka antena Sub6G sing dibangun ing broadband PIFA FPC fleksibel. Ndhukung pita LTE B1/B3/B5/B8/B20/B38/B40 lan pita utama 5G Sub6G N41/N78/N79. Antena kasebut nggunakake substrat film PI sing tahan geter, tahan semprotan uyah, bisa ditekuk banget, digabungake karo adesif sisi dobel suhu dhuwur kelas industri lan feedline U.FL/IPEX RF, saéngga cocog kanggo instalasi internal ing kamera sing nganggo awak.

Ora kaya antena FPC IoT konvensional, fase desain nggabungake simulasi 3D sistem lengkap, kalebu casing logam, baterei lithium, krenjang kamera, tutup tameng motherboard, lan model phantom awak manungsa menyang lingkungan simulasi.

Pre-cocog karo impedansi 50Ω ing pabrik, lan ing wektu sing padha ngalami penurunan, siklus suhu, semprotan uyah, lan tes reliabilitas kelembapan. Iki nyuda beban kerja integrasi sistem pelanggan lan nyepetake siklus pangembangan kanggo proyek hardware polisi.

Prinsip Kerja Lengkap Antena

Antena kabeh kasusun saka konduktor radiating FPC, lapisan backing adhesive industri, feeder koaksial U.FL, lan jaringan cocog RF mainboard, mbisakake konversi bidirectional gelombang elektromagnetik frekuensi dhuwur kanggo entuk transmisi sinyal seluler 4G/5G lan reception.

Sajrone transmisi, modul komunikasi recorder ngowahi stream video, tandha SOS, lan data lokasi dadi sinyal listrik frekuensi dhuwur, sing dikirim liwat kabel koaksial menyang struktur resonansi FPC. Sinyal kasebut banjur diowahi dadi gelombang elektromagnetik 4G/5G kanggo radiasi eksternal, ngirim informasi bukti menyang stasiun pangkalan.

Sajrone resepsi, antena njupuk gelombang elektromagnetik saka stasiun pangkalan lan ngowahi dadi sinyal listrik, sing banjur dikirim maneh menyang modul kanggo ngrampungake printah jadwal lan panrima parameter remot.

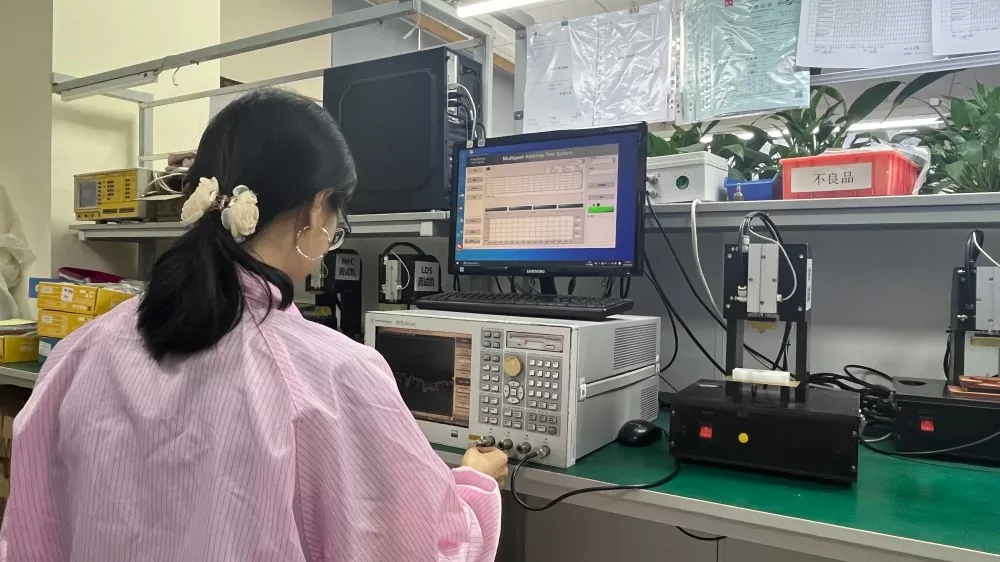

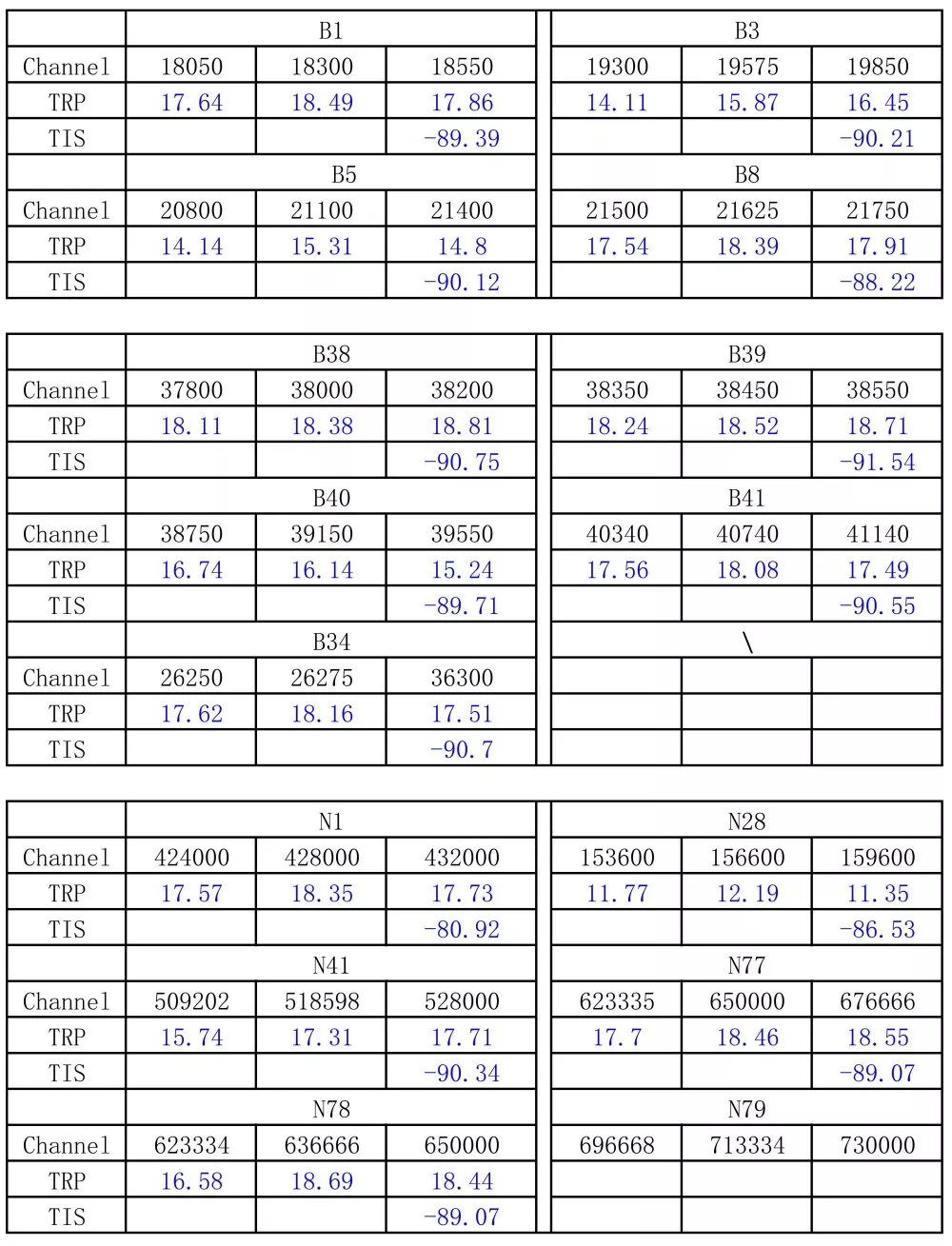

Kanggo ngimbangi mundhut RF amarga nyandhang ing mburi manungsa, kinerja ditingkatake liwat simulasi ing kamar anechoic nggunakake model phantom awak manungsa, asil ing 22,8 dB dandan ing TIS nampa sensitivitas dibandhingake karo antena FPC conventional. Ing kahanan nganggo simulasi, efisiensi antena standar kanggo LTE B8 mung 40,46%, dene antena Qianmu entuk ≥52% kanggo frekuensi rendah LTE lan ≥47% kanggo 5G N78. Saben batch ngalami sampling lan retesting karo VNA, karo kurva test lan rekaman produksi diarsipaké kanggo verifikasi customer.

Piranti lan aksesoris sing kompatibel

Kompatibel karo piranti pungkasan

1. Keamanan Umum lan Polisi Lalu Lintas 4G/5G High-Definition Law Enforcement Body Camera

2. Kamera awak kanggo manajemen kutha, administrasi dalan, lan koleksi bukti audiovisual pemadam kebakaran

3. Perekam Penegakan Hukum Intrinsik Aman kanggo Industri Kimia lan Pertambangan

4. Inspeksi Daya Terminal Rekaman Prajurit Tunggal

5. Ekspor Luar Negeri 4G / 5G Prajurit Tunggal Piranti Penegakan Hukum

Modul komunikasi sing kompatibel

- Modul komunikasi 4G LTE Cat.1 / Cat.4 5G Sub-6GHz modul komunikasi domestik/impor 4G + 5G + WiFi multi-mode modul komunikasi terpadu

Bahan sing disedhiyakake pabrik kanggo produksi

U. FL / IPEX kabel coaxial saka macem-macem dawa, piring baja tulangan, lan suhu dhuwur, uyah-tahan adhesive backing industri. dawa kabel Customizable lan specifications konektor adhedhasar desain motherboard kanggo nyilikake Processing secondary kanggo pelanggan.

Spesifikasi Teknis

Pandhuan Pengadaan lan Pamilihan Antena

1. Fokus ing data pangukuran ing donya nyata saka piranti lengkap sing dipakai ing awak, tinimbang mung ngandelake paramèter ruang bebas. Lembar data pabrikan khas nyedhiyakake pangukuran sing dijupuk ing papan kosong; kinerja Ngartekno degrades sapisan diinstal ing housings piranti lan worn. Nalika tuku, tansah njaluk laporan tes VNA / OTA sistem lengkap lan aja mung gumantung ing spesifikasi teoritis.

2. Prioritas milih pabrik sumber karo pengalaman ing massa-prodhuksi peralatan penegak hukum siji-prajurit. Tantangan piranti siji-prajurit dumunung ing dealing karo gangguan saka omah logam lan baterei, nyandhang awak manungsa, lan lingkungan atos. Pabrik-pabrik kanthi pengalaman proyek sadurunge bisa menehi rekomendasi struktural lan PCB awal, nyuda kabutuhan modifikasi cetakan lan gawe ulang.

3. Beda antarane pita frekuensi domestik lan internasional, lan nemtokake standar testing linuwih. Kanggo proyek domestik, konfirmasi LTE B1 / B3 / B5 / B8 / B20 lan 5G N41 / N78 / N79; kanggo proyek ekspor, konfirmasi pita frekuensi jaban rangkah sing cocog. Perlu ngrampungake tes tetes, semprotan uyah, lan tes sampling suhu dhuwur/rendah. Antena kelas konsumen ora bisa nyukupi syarat kanggo operasi lapangan polisi.

4. Nilai layanan teknis RF lan supaya mbandhingake rega. Pangembangan proyek asring nemoni gangguan, panyimpangan frekuensi, lan kinerja nyandhang sing rusak. Perantara ora nduweni kemampuan teknis RF; prioritize manufaktur sing bisa nyedhiyani Rekomendasi tata letak lan mbantu ngatasi masalah gagal sistem lengkap.

Napa Pilih Shenzhen Qianmu Communications

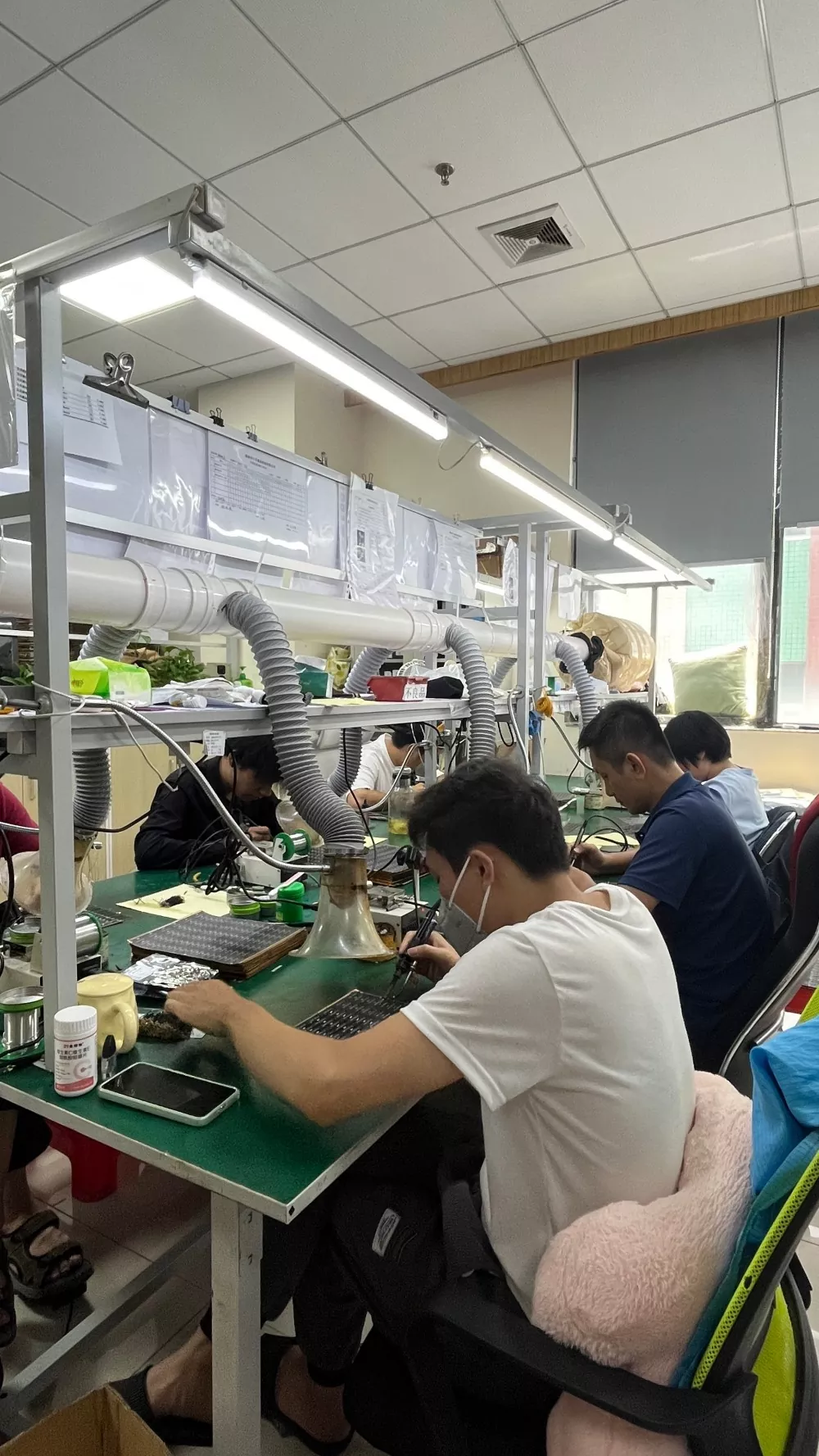

1. Pasokan langsung saka pabrik sumber tanpa markup perantara. Lini produksi ing omah nangani pemotongan FPC, tulangan, backing adesif, lan inspeksi listrik lengkap. Rega sing kompetitif kanggo pesenan akeh, pasokan kerangka jangka panjang sing didhukung, cocog kanggo proyek penawaran pengadaan polisi.

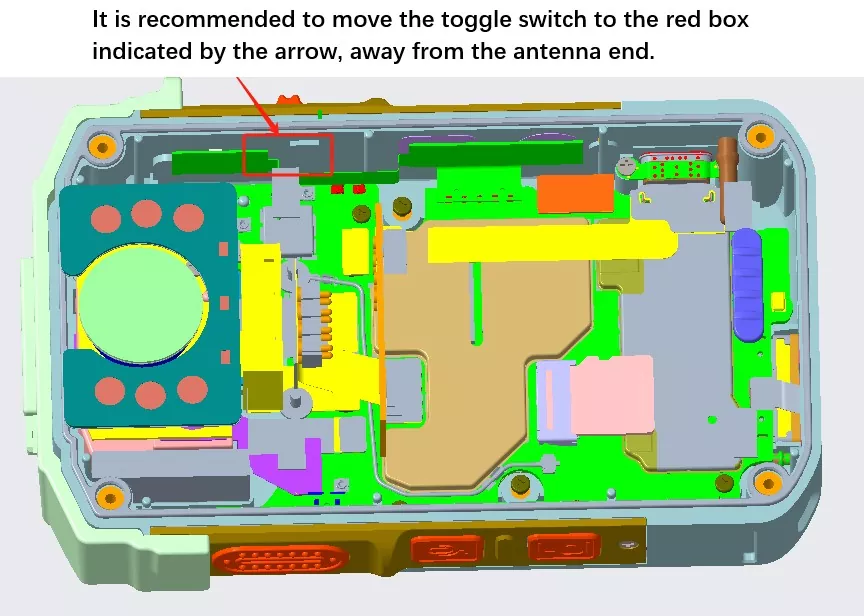

2. Spesialisasi ing peralatan prajurit individu, kita wis melu banget ing R&D tahap awal lan nduweni pengalaman ekstensif ing produksi massal lan penyebaran macem-macem kamera awak-worn lan terminal siji-prajurit. Kanggo proyek anyar, kita bisa nampa desain 3D, nyedhiyakake tata letak antena lan solusi kendala reresik, ngindhari cacat desain, lan nyuda biaya modifikasi cetakan.

3. Kustomisasi OEM / ODM fleksibel ndhukung pemotongan FPC sing ora teratur, dawa feeder, spesifikasi konektor, lan fine-tuning pita frekuensi; pangiriman sampel standar ing 35 dina apa.

4. Kapabilitas dhukungan perdagangan manca lengkap [placeholder gambar: Koleksi dokumen sertifikasi (CE, FCC, RoHS, ISO)] Perusahaan kasebut nduweni hak impor lan ekspor independen lan nduweni kualifikasi lengkap. Kita bisa nyedhiyakake spesifikasi teknis lan laporan tes Inggris, ndhukung istilah perdagangan FOB Shenzhen, lan nyambungake karo panyedhiya solusi keamanan jaban rangkah lan para panuku.

5. End-to-end technical support after-sales: Yen ana anomali sinyal 4G / 5G ing kabeh piranti, insinyur RF bakal mbantu ngenali sababe (antena, struktur, utawa modul) tanpa cepet-cepet ngubungake masalah kasebut menyang masalah antena. Kolaborasi teknis sing terus-terusan diwenehake sajrone uji coba sampel, produksi pilot, lan tahap produksi massal.

FAQ

P1: Apa antena Body Worn Camera 4G/5G bisa dienggo bareng karo modul Wi-Fi?

A: Antena iki dirancang kanggo pita seluler 4G LTE / 5G Sub6G. Yen fungsi Wi-Fi dibutuhake, dianjurake kanggo ngatur antena Wi-Fi sing kapisah, amarga nuduhake antena sing padha bisa nyebabake gangguan lan ngrusak kinerja komunikasi seluler.

Q2: Kamera sing nganggo awak duwe rongga internal sing ora teratur; antena ndhukung nglereni adat pas wangun kuwi?

A: Ndhukung pemotongan khusus. Klien nyedhiyakake gambar 3D saka casing, lan kita netepake papan sing kasedhiya kanggo ngusulake desain wangun, ngrampungake prototipe, lan nganakake tes nyata ing piranti lengkap.

P3: Apa ana cara liya kanggo ngamanake antena FPC kajaba nggunakake backing adesif?

A: Kanggo produksi massal kamera nganggo awak kanthi omah kompak, ikatan adhesif industri minangka cara utama. Konektor ZIF manggoni papan sing signifikan lan arang digunakake; meneng clamping liwat area konduktor antena dilarang banget, amarga bisa ngrusak antena lan mimpin kanggo Gagal marang impact.

P4: Apa sinyal 4G/5G sing ora apik ing kamera sing nganggo awak mesthi amarga masalah kualitas antena?

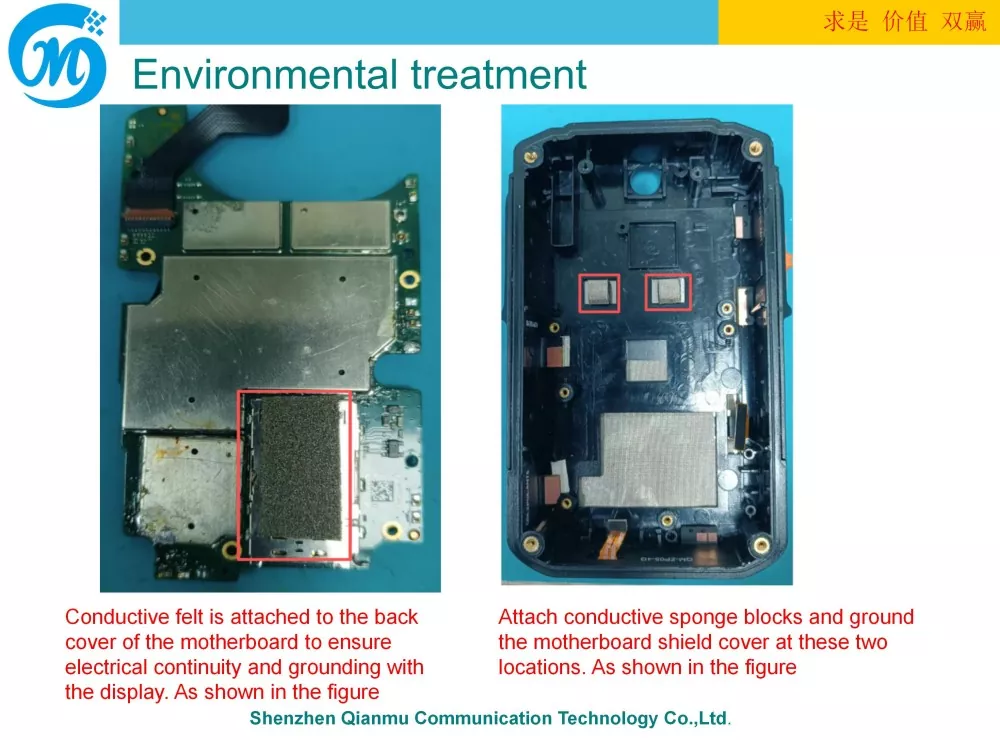

A: Ora mesthi. Umume masalah sinyal asale saka reresik sing ora cukup, antena cedhak karo sumber gangguan metalik, konektor longgar, utawa kekurangan simulasi awak manungsa. Insinyur bisa ngasilake kahanan operasi kanggo ngenali kanthi akurat panyebab masalah kasebut.

Q5: Apa audit pabrik didhukung? Apa dokumen kualifikasi bisa diwenehake marang pihak katelu?

A: Audit pabrik ing situs didhukung nalika janjian. Versi elektronik ISO, RoHS, CE, FCC, lan laporan pengujian batch kasedhiya; kanggo lelang pengadaan polisi, salinan kertas prangko bisa diwenehake.
