Nalika bingkai foto cerdas mbutuhake sinkronisasi awan sing dipercaya, nganyari gambar kanthi cepet, lan konektivitas nirkabel sing stabil,Bingkai Foto Digital Antena WiFidadi komponen hardware penting.Qianmungembangake solusi antena khusus kanggo bingkai foto digital sing kompak, ngewangi produsen ngatasi atenuasi sinyal, gangguan internal, lan papan instalasi winates liwat desain RF khusus aplikasi.
Bingkai foto digital gumantung ing WiFi kanggo fungsi kayata sinkronisasi awan, transmisi foto remot, nganyari konten sing dijadwal, lan manajemen piranti adhedhasar aplikasi. Nanging, antena kasebut beroperasi ing njero ruangan kompak sing ngemot layar, baterei, papan sirkuit, lan komponen liyane sing bisa mengaruhi kinerja RF. Antena khusus bisa dirancang ing babagan struktur fisik pigura, pita operasi, konektor, rute kabel, lan posisi instalasi. Solusi Qianmu ndhukung aplikasi 2.4 GHz lan 5 GHz, kanthi spesifikasi standar kalebu impedansi 50Ω, SWR saka ≤1.8, gain 2–4 dBi, lan FPC, PCB SMT, utawa konfigurasi adhesive-rod eksternal. Ukuran khusus, konektor, dawa kabel, lan paramèter RF uga kasedhiya kanggo macem-macem desain piranti.
Daftar Isi
- Napa Bingkai Foto Digital Mbutuhake Antena WiFi Khusus?
- Kepiye Antena Bisa Nang Bingkai Foto Cerdas?
- Spesifikasi Apa sing kudu Dievaluasi Para Pembeli?
- Ngendi Antena Iki Bisa Digunakake?
- Kepiye carane kudu dipasang antena WiFi?
- Kepiye Produsen Pilih Antena sing Tengen?
- Napa Nganggep Qianmu kanggo Produksi Antena Khusus?
- Pitakonan sing Sering Ditakoni
Napa Bingkai Foto Digital Mbutuhake Antena WiFi Khusus?
Bingkai foto digital sing cerdas luwih saka tampilan. Akeh model modern nyambung menyang router, aplikasi seluler, platform maya, utawa sistem manajemen konten supaya pangguna bisa ngunggah gambar saka jarak jauh lan ngatur konten sing ditampilake. Iki ndadekake komunikasi nirkabel minangka bagéyan penting saka pengalaman produk sakabèhé.
Sing angel yaiku bingkai foto biasane duwe ruang internal sing winates. Tampilan, baterei, papan utama, speaker, komponen logam, lan elektronik liyane bisa mengaruhi kinerja antena. Antena universal bisa digunakake ing kahanan laboratorium nanging tumindak kanthi beda sawise digabungake menyang kandang sing wis rampung.
Antena khusus dirancang ing lingkungan aplikasi sing nyata. Informasi produk Qianmu nuduhake yen solusi kasebut dioptimalake kanggo bingkai foto kompak 7-inci nganti 15,6 inci lan kanggo gangguan potensial sing disebabake dening layar, baterei, lan motherboard.
- Ndhukung panyambungan awan sing stabil lan transmisi gambar remot.
- Dirancang kanggo ruang instalasi internal sing kompak.
- Kasedhiya kanggo aplikasi nirkabel 2.4 GHz lan 5 GHz.
- Bisa diatur karo konektor beda lan dawa kabel.

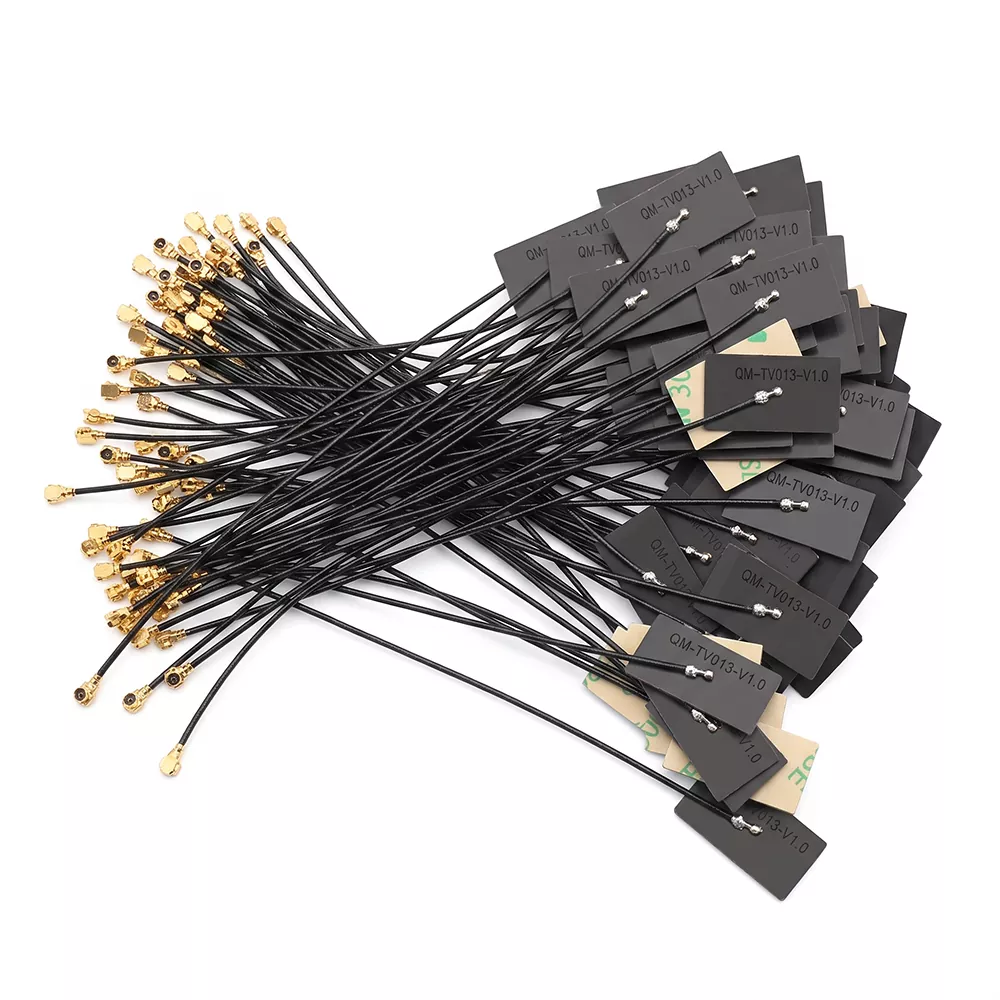

- Ndhukung FPC, PCB SMT, lan struktur antena adhesive-rod eksternal.
Kepiye Antena Bisa Nang Bingkai Foto Cerdas?
Antena nindakake konversi rong arah antarane sinyal listrik lan gelombang elektromagnetik. Sajrone transmisi, modul WiFi pigura foto ngirim sinyal RF listrik menyang antena. Antena kasebut mancarake sinyal liwat ruang sekitar menyang router nirkabel utawa titik akses.
Sajrone resepsi, sinyal nirkabel saka router dijupuk dening antena lan diowahi maneh dadi sinyal listrik kanggo diproses dening modul WiFi. Komunikasi rong arah iki mbisakake fungsi kayata:
- Ngunggah gambar jarak jauh.
- Sinkronisasi foto adhedhasar awan.
- Nganyari konten aplikasi seluler.
- Manajemen tampilan dijadwal.
- Kontrol piranti adhedhasar jaringan.
Kanggo insinyur produk, kinerja antena ora bisa dievaluasi kanthi mandiri saka kandang. Lokasi instalasi, ground clearance, rute kabel, bahan ing sakubenge, lan komponen elektronik sing cedhak bisa mengaruhi kinerja RF praktis.
Spesifikasi Apa sing kudu Dievaluasi Para Pembeli?
Milih antena mung miturut tampilan utawa jinis konektor bisa nggawe masalah sajrone uji coba prototipe utawa produksi massal. Insinyur RF lan tim tuku kudu mriksa sawetara frekuensi, impedansi, SWR, gain, struktur antena, spesifikasi kabel, konektor, lan syarat lingkungan sadurunge konfirmasi model.
| Paramèter | Spesifikasi standar | Pilihan Kustomisasi |
|---|---|---|
| Frekuensi operasi | 2400–2500 MHz / 5150–5850 MHz | Pita tunggal 2.4 GHz utawa syarat liyane |
| Impedansi | 50Ω | Konfigurasi cocog RF standar |
| SWR | ≤1.8 | Versi tliti dhuwur kasedhiya ing ≤1.5 |
| Antena Gain | 2–4 dBi | Gain bisa diatur miturut aplikasi |
| Polarisasi | Polarisasi linier omnidirectional | Desain RF khusus aplikasi |
| Antarmuka | IPEX4 / MHF1 / RP-SMA | Solusi konektor RF khusus |
| Tipe Antena | FPC / PCB SMT / Rod Lem njaba | Struktur sing disesuaikan |
| Kabel Coaxial Kab | RF1.13 / RF1.37 | dawa Custom lan kekandelan |
| Kepatuhan Lingkungan | RoHS / REACH | Dhukungan kanggo syarat sertifikasi CE lan FCC |
| Suhu operasi | -30°C nganti +70°C | Nganyarke kelas industri kasedhiya |
Parameter kasebut kudu tansah dianggep bebarengan karo enclosure pungkasan lan modul nirkabel. Keuntungan nominal sing luwih dhuwur ora kanthi otomatis tegese kinerja sing luwih apik ing saben produk amarga efisiensi antena lan cocog gumantung banget marang struktur sekitar.
Ngendi Antena Iki Bisa Digunakake?
Antena khusus bisa ndhukung macem-macem kategori produk bingkai foto cerdas. Keperluan umum yaiku komunikasi nirkabel sing dipercaya ing kandang elektronik sing kompak.
- Bingkai foto pinter ngarep:Cocog kanggo produk 7-inch, 8-inch, 10.1-inch, 12-inch, lan 15.6-inch.
- Bingkai awan layar tutul:Ndhukung produk sing nampa foto liwat aplikasi seluler lan platform maya.
- Bingkai tampilan komersial:Ditrapake kanggo tampilan hotel, layar informasi wisma tamu, pigura iklan lobi, lan produk tampilan perusahaan.
- Produk hadiah portabel:Migunani kanggo bingkai foto nirkabel bertenaga baterei sing dirancang kanggo pasar e-commerce konsumen lan lintas wates.
- Elektronik sing dipasang:Bisa digabungake karo solusi motherboard adhedhasar platform kayata Rockchip, Allwinner, lan ESP32.
Kanggo produk non-standar, pangembangan antena bisa adhedhasar gambar struktural, papan instalasi, syarat antarmuka, lan modul nirkabel digunakake dening piranti rampung.
Kepiye carane kudu dipasang antena WiFi?
Instalasi sing bener penting amarga antena sing cocog kanthi teknis bisa ngalami penurunan kinerja yen dipanggonke kanthi salah ing njero kandang.
Langkah 1: Siapke Area Instalasi
Pateni pigura foto lan copot tutup mburi. Ngresiki area instalasi dimaksudaké lan priksa manawa ana cukup kamar kanggo awak antena lan kabel coaxial. Ngindhari lokasi ing ngendi struktur logam bisa ngalangi jalur RF.
Langkah 2: Posisi Antena
Kanggo antena FPC, lebokake antena adesif ing permukaan internal sing cocog. Ngindhari gangguan langsung saka tampilan, baterei, komponen mainboard, lan alangan RF potensial liyane. Antena rod adesif eksternal kudu dipanggonke kanthi aman ing titik pemasangan sing wis ditemtokake.
Langkah 3: Sambungake lan Test
Sambungake antena menyang modul WiFi nggunakake konektor RF sing bener. Tansah kabel koaksial diatur lan ngindhari tikungan, kompresi, utawa tangling sing ora perlu. Sawise reassembling enclosure, nyoba panyambungan jaringan, transmisi gambar remot, lan operasi dawa.
Kanggo produksi massal, pabrikan kudu ngetutake gambar instalasi standar. Posisi antena sing konsisten mbantu nyuda variasi ing antarane unit produksi.
Kepiye Produsen Pilih Antena sing Tengen?
Tim produk kudu ngevaluasi pilihan antena minangka bagéan saka sistem nirkabel lengkap tinimbang dianggep minangka komponen terisolasi. Dhaptar priksa ing ngisor iki bisa mbantu nyuda prototipe lan risiko produksi.
- Konfirmasi pita nirkabel.Temtokake apa piranti mbutuhake operasi 2,4 GHz, 5 GHz, utawa dual-band.
- Priksa papan instalasi sing kasedhiya.Ukur area antena lan nimbang posisi tampilan, baterei, PCB, lan enclosure.
- Cocokake konektor RF.Verifikasi manawa modul mbutuhake IPEX4, MHF1, RP-SMA, utawa antarmuka liyane.
- Nemtokake syarat kabel.Dawane kabel lan rute kudu ditemtokake sadurunge ngrampungake antena.
- Evaluasi kinerja RF ing produk rampung.Pengujian prototipe kudu ditindakake sawise antena dipasang ing kandang sing nyata.
- Nyuwun conto sadurunge produksi akeh.Validasi sampel mbantu ngonfirmasi kompatibilitas lan nyuda risiko masalah sinyal skala gedhe.
- Coba kemampuan pangaturan dhewe.Produsen sing bisa nyetel ukuran, gain, konektor, lan spesifikasi kabel bisa luwih ndhukung desain produk non-standar.
Kanggo tim pengadaan, komunikasi langsung karo pabrikan antena uga bisa nyederhanakake klarifikasi teknis, uji sampel, koordinasi produksi, lan owah-owahan desain sabanjure.
Napa Nganggep Qianmu kanggo Produksi Antena Khusus?
Qianmu Communication fokus ing riset, pangembangan, lan produksi antena komunikasi, kalebu antena FPC, antena PCB, antena WiFi, antena Bluetooth, antena 5G, antena GPS, lan solusi RF khusus.
Kanggo aplikasi pigura foto digital, Qianmu nyedhiyakake desain khusus tinimbang mung ngandelake konfigurasi antena umum. Kapabilitas produksi ndhukung kustomisasi adhedhasar dimensi produk, modul komunikasi, frekuensi operasi, posisi instalasi, syarat konektor, lan spesifikasi kabel.
Spesifikasi produk sing diterbitake pabrikan kalebu kepatuhan RoHS lan REACH, dene pitulungan sertifikasi CE lan FCC bisa diwenehake miturut syarat proyek. Kanggo proyek OEM lan ODM, para panuku uga bisa ngevaluasi conto sadurunge pindhah menyang produksi volume.
Kanggo informasi tambahan babagan kapabilitas antena Qianmu, njelajah ingsolusi manufaktur antena Qianmuutawa review darmabaktiKaca produk Digital Photo Frame Antena WiFi.
Pitakonan sing Sering Ditakoni
Apa ukuran antena lan konektor bisa disesuaikan?
ya wis. Qianmu ndhukung kustomisasi dimensi antena, dawa kabel, parameter gain, lan jinis konektor miturut struktur piranti, papan instalasi, lan antarmuka modul WiFi.
Apa antena ndhukung 2,4 GHz lan 5 GHz WiFi?
Spesifikasi standar ndhukung 2400–2500 MHz lan 5150–5850 MHz. Konfigurasi band tartamtu bisa dibahas miturut modul nirkabel lan syarat aplikasi.
Struktur antena sing kasedhiya kanggo pigura foto digital?
Struktur sing kasedhiya kalebu antena fleksibel FPC, antena PCB SMT, lan antena rod adesif eksternal. Struktur sing cocog gumantung saka pager, papan sing kasedhiya, cara instalasi, lan desain RF.
Apa sing kudu dites sadurunge nggawe pesenan akeh?
Produsen kudu nguji antena ing kandang produk rampung lan ngevaluasi stabilitas nirkabel, transmisi gambar remot, linuwih sambungan, lan kinerja ing kahanan operasi sing nyata. Iki mbantu ngenali masalah integrasi sadurunge produksi massal.
Apa antena bisa digunakake kanggo produk tampilan digital komersial?
ya wis. Rangkaian aplikasi kalebu bingkai tampilan cerdas komersial, tampilan hotel lan wisma, bingkai pariwara lobi, produk tampilan perusahaan, lan aplikasi bingkai foto digital liyane sing disambungake.
Kesimpulan
Sambungan nirkabel sing dipercaya penting kanggo bingkai foto cerdas modern sing gumantung saka sinkronisasi awan lan manajemen konten sing adoh. Milih antena adhedhasar frekuensi, cocog RF, papan instalasi, konektor, nuntun kabel, lan kinerja enclosure nyata bisa mbantu manufaktur mbangun sistem nirkabel luwih konsisten. Yen sampeyan ngembangake pigura foto anyar, ngganti antena sing wis ana, utawa ngrancang produksi OEM/ODM,hubungi kitakanggo ngrembug dimensi antena, syarat frekuensi, konfigurasi konektor, conto, lan kabutuhan produksi sing disesuaikan karo tim teknik Qianmu.
