Antena Sirkuit Cetak Fleksibel (FPC)

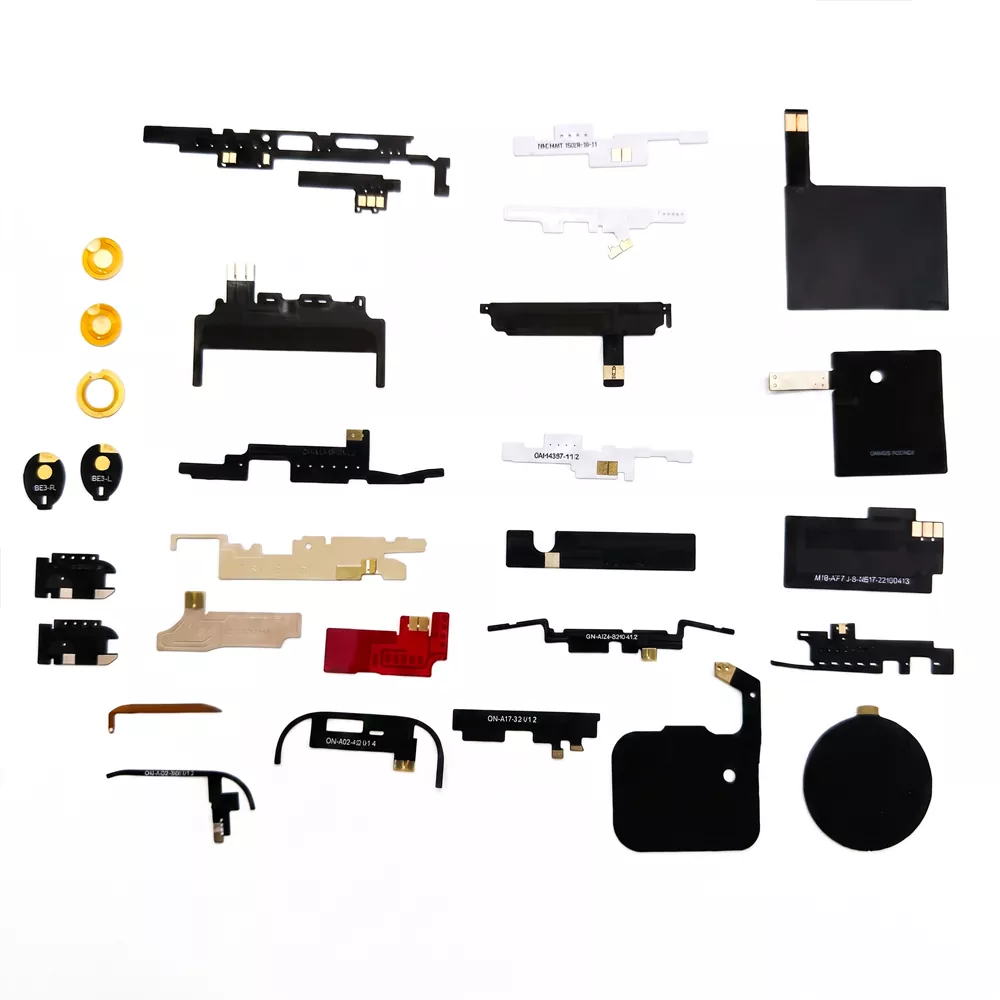

Apa Antena FPC?

Antena FPC, utawa Flexible Printed Circuit Antenna (FPC), nggunakake film PI lan PET fleksibel minangka substrate lan digawe kanthi etsa lan dicithak kanggo nggawe sirkuit antena. Iki nduweni ciri sing entheng, tipis, fleksibel, lan bisa ditekuk, saengga bisa cocog karo permukaan sing mlengkung. Kekandelane antara 0,03 nganti 0,2 mm, lan bobote kurang saka 1 gram. Antena kasebut bisa ngirim lan nampa sinyal nirkabel lan kompatibel karo protokol kalebu WiFi, Bluetooth, GPS, 4G/5G, GNSS, NB-IoT, lan LoRa, kalebu pita frekuensi 2.4 GHz, 5 GHz, lan 5.8 GHz. Qianmu Communications minangka produsen antena FPC profesional kanthi pengalaman industri jero pirang-pirang taun. Kita dilengkapi karo telung kamar anechoic gelombang mikro lan duwe luwih saka sepuluh personel R&D sing darmabakti, ngidini kita nyedhiyakake layanan siji-mandeg-saka desain solusi antena nganti produksi massal.

Titik sade utama

Ultra-tipis lan fleksibel, gratis ing papan.

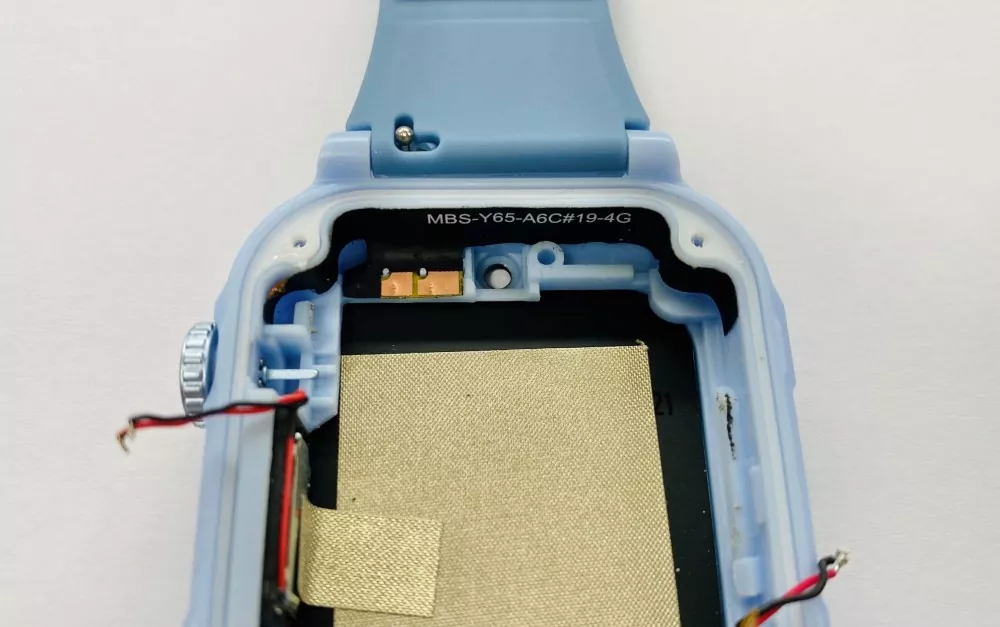

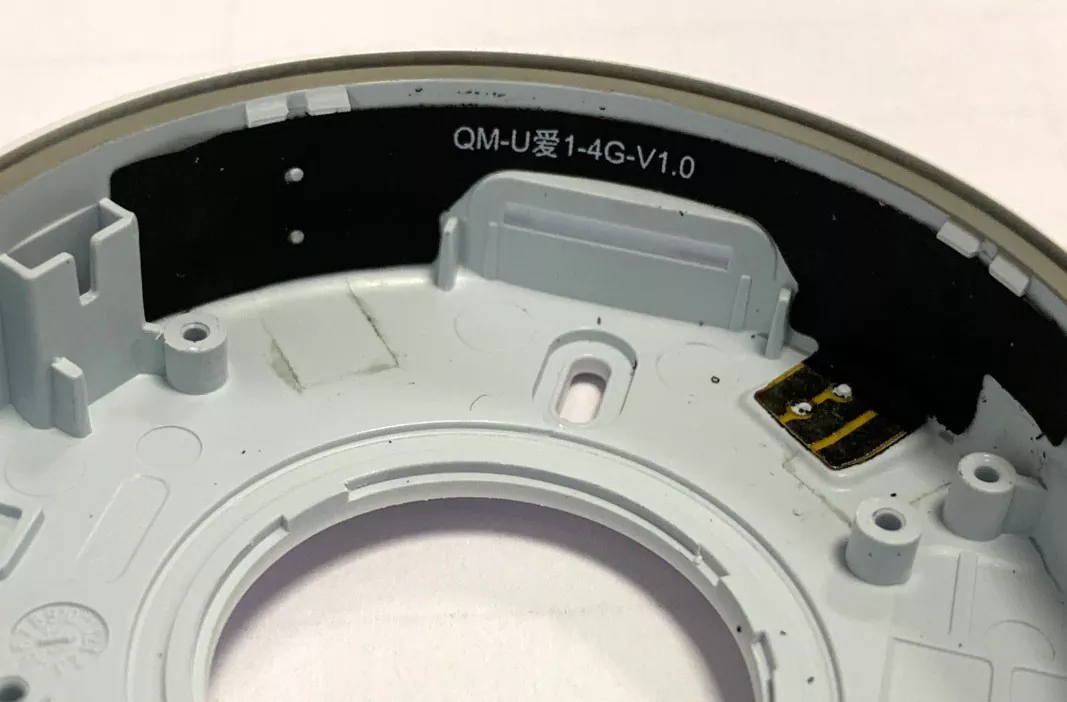

Fleksibel Printed Circuit Antena (FPC) nduweni kekandelan mung 0.03-0.2 mm lan bisa ditekuk utawa dilipat kanthi sewenang-wenang. Bisa ditekuk 90 ° ing sadawane tembok njero rongga ing njero piranti, kanthi becik adaptasi karo macem-macem desain struktural sing kompleks.

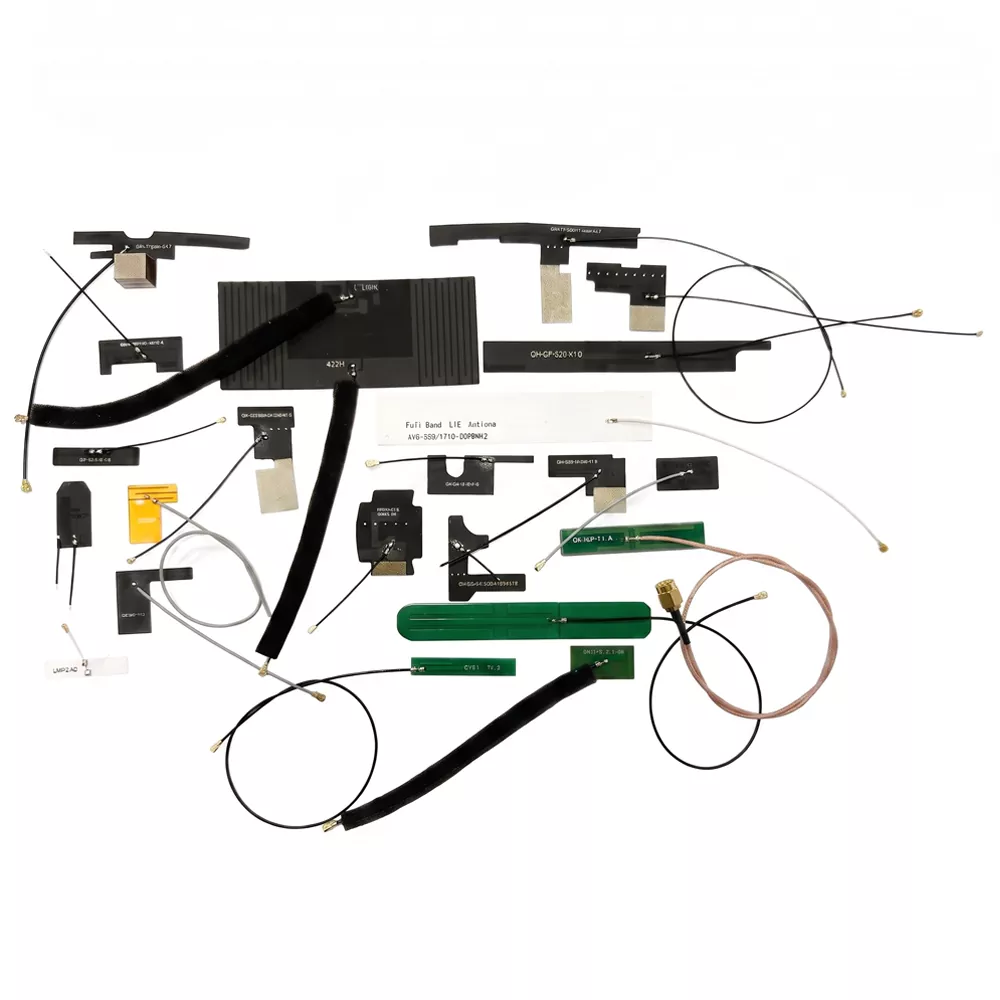

Jangkoan wideband multi-band

Ndhukung sawetara protokol komunikasi kalebu 4G/5G, WiFi full-band, Bluetooth, GPS/GNSS, LoRa, lan NFC. Antena FPC siji-chip bisa nutupi pita frekuensi saka 700 MHz nganti 2700 MHz—utawa malah luwih akeh. Kanggo nyukupi kabutuhan komunikasi piranti multi-mode lan multi-frekuensi.

Desain entheng

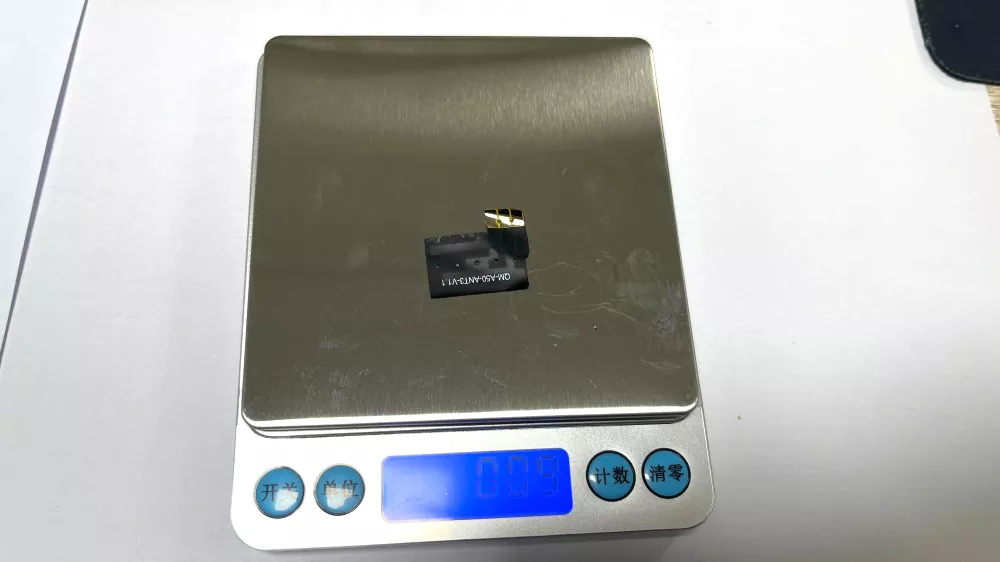

Antena FPC bobote kurang saka 1 gram. Luwih saka 50% luwih entheng tinimbang antena logam tradisional. Kanggo produk sing sensitif bobot kayata piranti lan drone sing bisa dipakai, antena FPC minangka pilihan sing paling apik.

Siap digunakake metu saka kothak, gampang dirakit.

Nampilake backing adesif standar 3M 300LSE kanggo ngrakit kupas-lan-stick kanthi cepet sajrone 2 menit. Kasedhiya karo IPEX, U.FL, MHF4, lan opsi konektor liyane.

Cathetan Penting kanggo Instalasi Antena

1. Tansah adoh saka lumahing Metal

Aja masang antena langsung ing utawa cedhak karo lumahing logam, amarga iki bisa mengaruhi cocog impedansi, ngganti pola radiation, lan ngurangi efisiensi antena sakabèhé.

2. Supaya Mlengkung Kakehan

Aja mbengkongake utawa melu antena nalika instalasi, amarga deformasi sing gedhe banget bisa ngrusak konduktor internal lan mengaruhi kinerja RF.

3. Njamin Instalasi Aman

Ndandani antena kanthi kuwat lan merata sajrone instalasi kanggo nyegah deformasi sing bisa nyebabake kinerja radiasi lan stabilitas sinyal.

4. Njaga reresik cukup watara Antena

Njaga jarak paling sethithik 5 mm ing ndhuwur lan ing sisih loro antena. Aja nyelehake komponen logam, jejak sinyal kacepetan dhuwur, utawa area tembaga gedhe ing cedhak antena kanggo njamin kinerja sing optimal.

5. Nangani karo Care sak Majelis

Sanajan antena nduweni struktur sing fleksibel, materi FPC nduweni kekuatan mekanik sing winates. Aja narik banget, twisting, utawa impact nalika instalasi lan perakitan.

6. Simpen ing Lingkungan Garing

Aja nyimpen antena ing lingkungan kanthi suhu dhuwur utawa asor dhuwur. Tansah produk garing kanggo njaga kinerja listrik sing stabil lan linuwih jangka panjang.

Quality Control lan Testing

Qianmu Communications ngetrapake manajemen kualitas sing ketat ing kabeh proses manufaktur, kalebu inspeksi bahan mentah, pemantauan produksi, lan uji coba produk rampung.

Inspeksi Material sing mlebu

Kabeh bahan sing mlebu, kalebu substrat FPC, foil tembaga, adhesive, lan konektor, ngalami pemeriksaan kualitas sing ketat kanggo njamin linuwih lan konsistensi.

Inspeksi Optik AOI

Automated Optical Inspection (AOI) digunakake kanggo verifikasi akurasi rute sirkuit antena, kualitas sambungan solder, lan tampilan produk kanggo nyegah cacat manufaktur.

Tes Kinerja RF

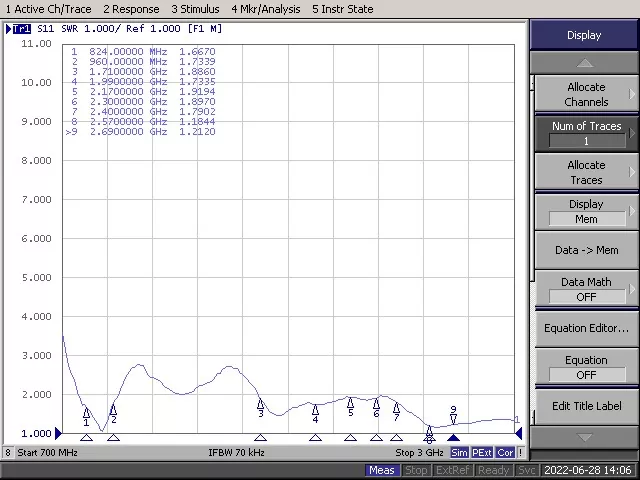

Parameter RF utama, kalebu rasio gelombang ngadeg voltase (VSWR), gain, lan pola radiasi, dites ing lingkungan kamar peteng profesional kanggo njamin kinerja antena memenuhi syarat.

Tes Keandalan Lingkungan

Antena kasebut ngalami macem-macem tes linuwih, kalebu tes siklus suhu dhuwur lan sithik, tes kelembapan, tes urip mlengkung, lan evaluasi lingkungan liyane.

Manajemen Konsistensi Batch

Kontrol produksi sing ketat njamin kinerja sing konsisten lan kualitas stabil ing saben kumpulan produk.

Pengalaman Manufaktur Antena Profesional

Luwih saka rong puluh taun, Qianmu Communications wis darmabakti kanggo industri antena terminal, fokus ing R&D, produksi, lan dodolan antena terminal komunikasi nirkabel. Produk kita akeh digunakake ing piranti komunikasi seluler, kalebu smartphone, tablet, sistem pembayaran seluler, drone, piranti pangisi daya nirkabel, mobil, stasiun pangkalan, lan piranti sing bisa dipakai.

Carane Pilih Antena FPC

1. Konfirmasi frekuensi operasi

Ngenali teknologi nirkabel sing dibutuhake piranti, kayata 4G/LTE, 5G, Wi-Fi, Bluetooth, GNSS, LoRa, utawa NFC. Pilih antena sing ndhukung kabeh pita frekuensi sing dibutuhake.

2. Evaluasi papan instalasi sing kasedhiya

Ukur papan sing kasedhiya ing njero piranti, kalebu dawa, jembar, lan posisi instalasi. Thanks kanggo struktur sing fleksibel lan dimensi sing bisa disesuaikan, antena FPC cocog kanggo enclosure sing kompak utawa ora teratur.

3. Verifikasi jinis konektor RF

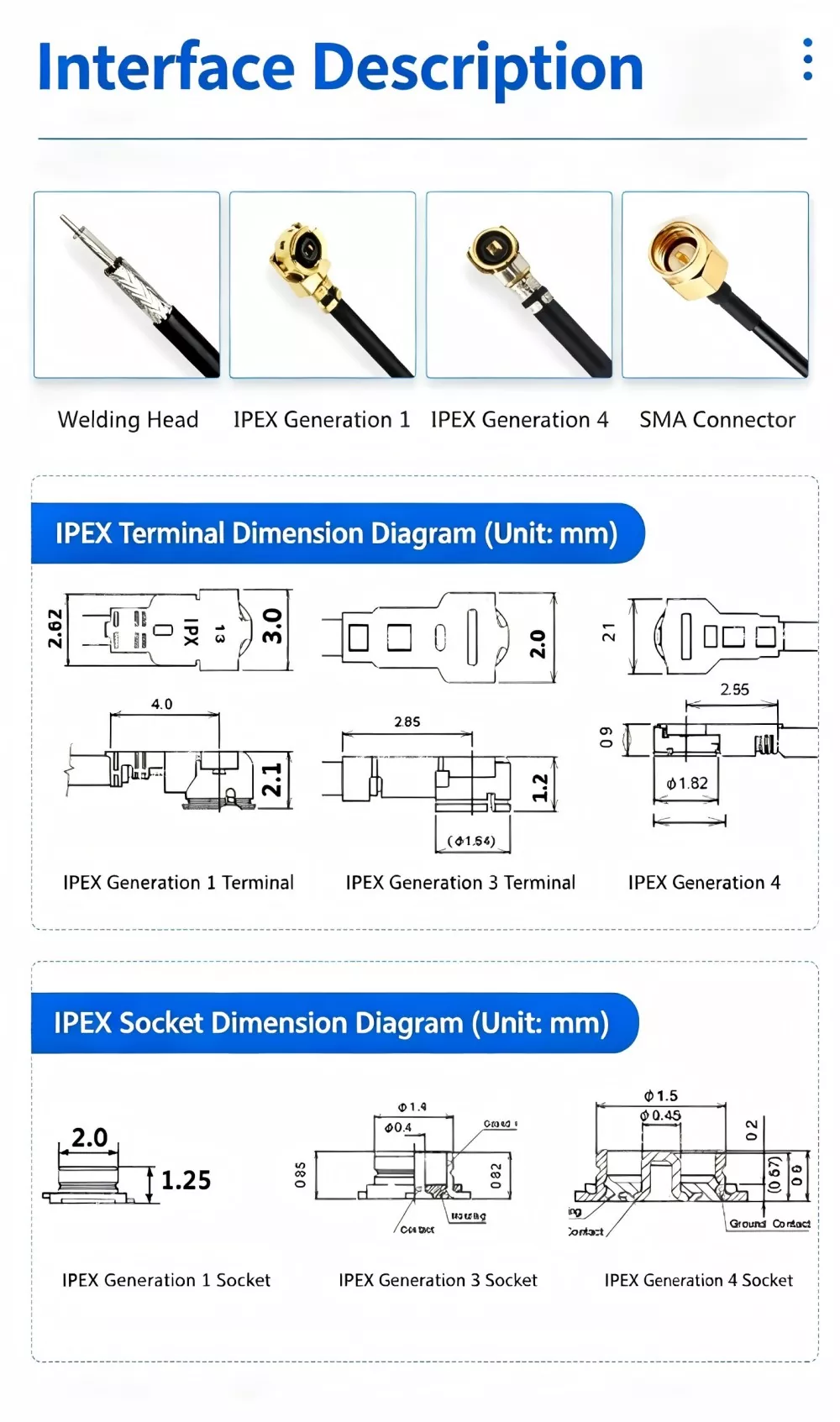

Priksa konektor RF sing digunakake ing PCB, kayata IPEX, U.FL, utawa MHF4. Konektor antena kudu cocog karo antarmuka modul kanggo njamin kinerja RF sing dipercaya.

4. Priksa paramèter RF tombol

· Gain: Pilih gain cocok adhedhasar aplikasi lan lingkungan instalasi.

· VSWR: Nilai ngisor 2.0 umume dianjurake kanggo cocog impedansi apik.

· Efisiensi: Efisiensi sing luwih dhuwur mbantu ningkatake kinerja transmisi lan sensitivitas panrima.

· Impedansi: Impedansi RF standar yaiku 50Ω lan kudu cocog karo modul RF.

5. Coba opsi pangaturan dhewe

Yen produk standar ora nyukupi syarat desain sampeyan, pilih pabrikan antena FPC sing nyedhiyakake layanan kustomisasi, kalebu dimensi antena, dawa kabel, jinis konektor, lan tuning RF.

6. Evaluasi kapabilitas supplier

Pilih pemasok antena FPC kanthi sistem manajemen kualitas sing mapan, keahlian teknik RF, lan kemampuan manufaktur sing dipercaya kanggo njamin kualitas produk sing konsisten lan pasokan jangka panjang.

FAQ

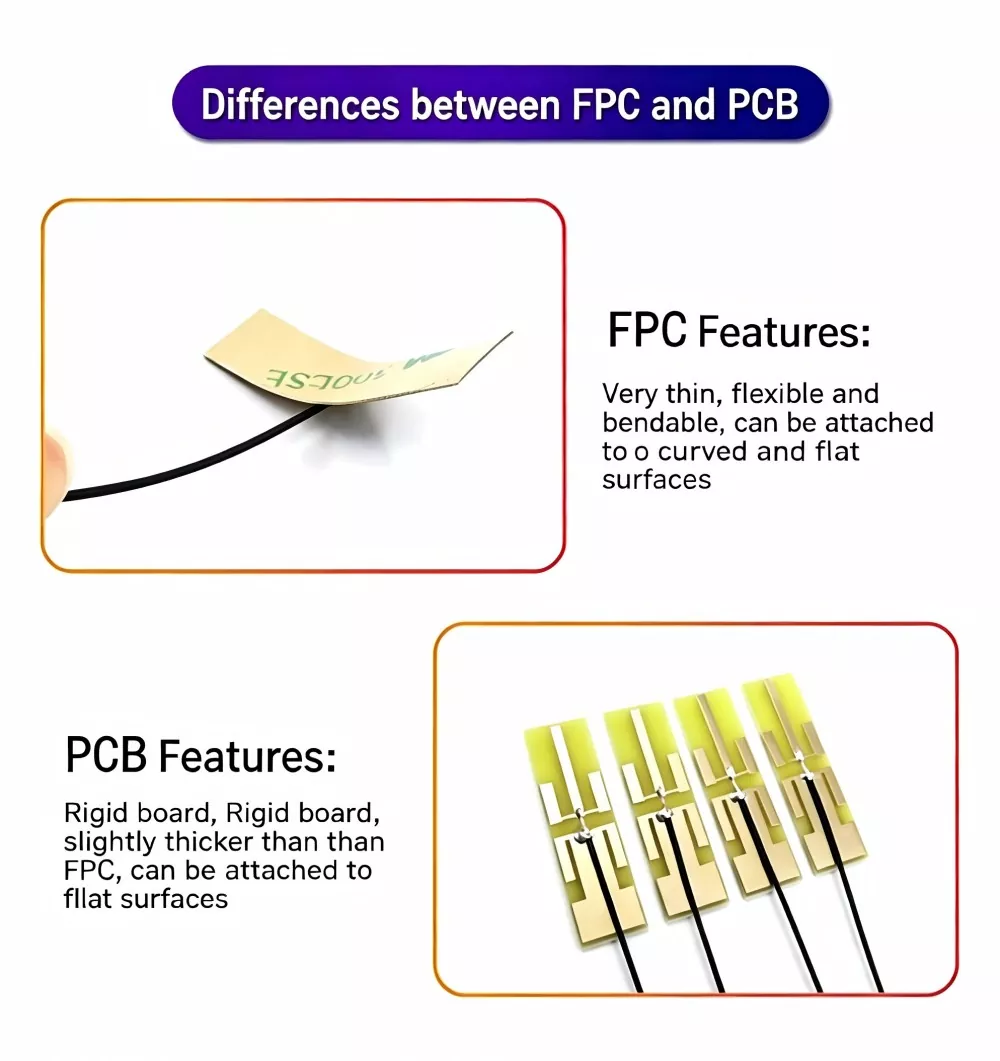

Q1: Kepiye sampeyan milih antarane antena FPC lan antena PCB?

A: FPC fleksibel lan bisa ditekuk, cocog kanggo pas karo spasi sing mlengkung lan sempit-luwih disenengi kanggo piranti sing entheng lan tipis. PCB kaku, mung cocok kanggo lumahing warata; pilih opsi iki yen budget sampeyan diwatesi lan sampeyan duwe papan sing cukup.

Q2: Pita frekuensi apa sing didhukung antena FPC?

A: Antena FPC Qianmu Communication nyakup frekuensi saka 13,56 MHz NFC nganti 6 GHz 5G, ndhukung teknologi nirkabel kalebu 4G/5G, Wi-Fi, Bluetooth, GNSS, LoRa, lan ZigBee.

Q3: Apa suhu operasi antena FPC?

A: -45 ℃ nganti + 85 ℃, patemon standar panggunaan industri.

Q4: Apa bedane ing antarane konektor IPEX, U.FL, lan MHF4?

A: Kabeh minangka konektor RF miniatur, kanthi dimensi U.FL> MHF4. MHF4 malah luwih cilik lan umume digunakake ing aplikasi 5G; mung pilih konektor adhedhasar specifications antarmuka motherboard kang.

Q5: Apa ndhukung kustomisasi kelompok cilik?

A: Kita nawakake dhukungan lan bisa nangani kabeh proses pesenan - saka desain skema lan prototipe nganti produksi skala cilik lan gedhe.
