Antena GPS BeiDou

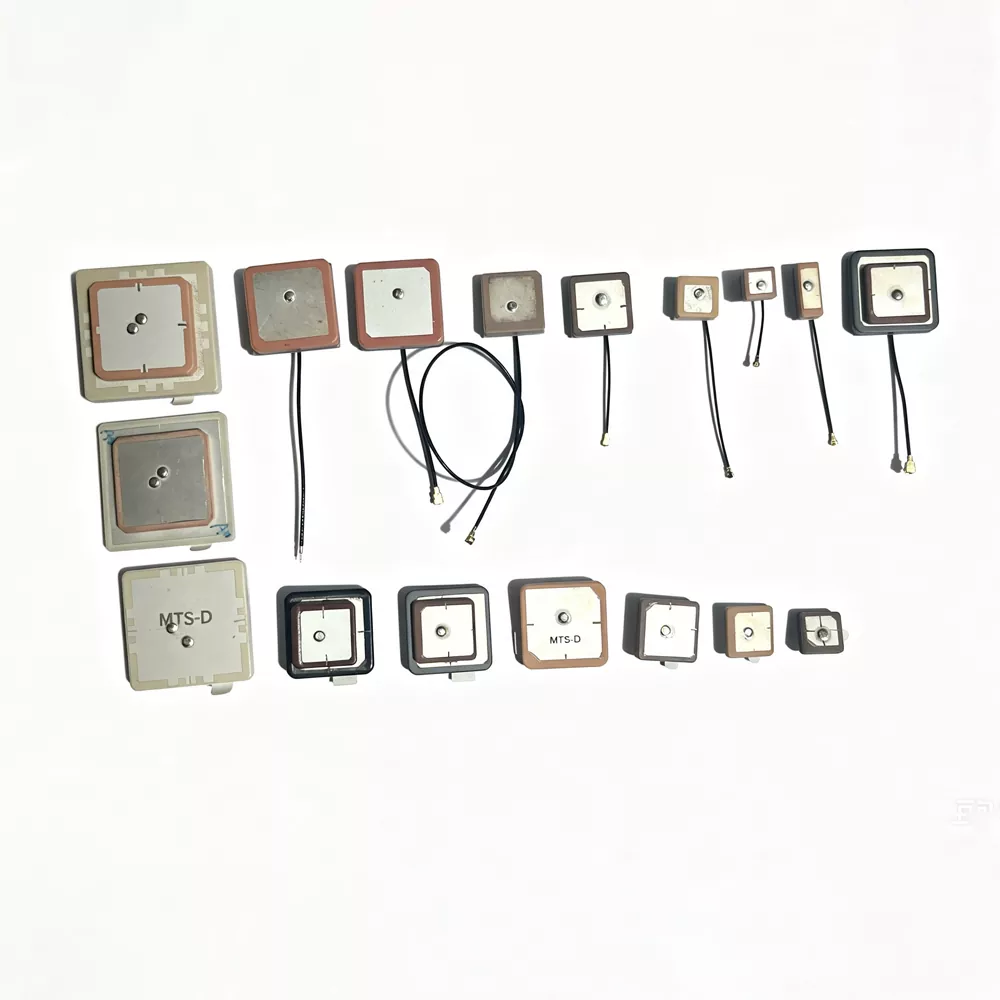

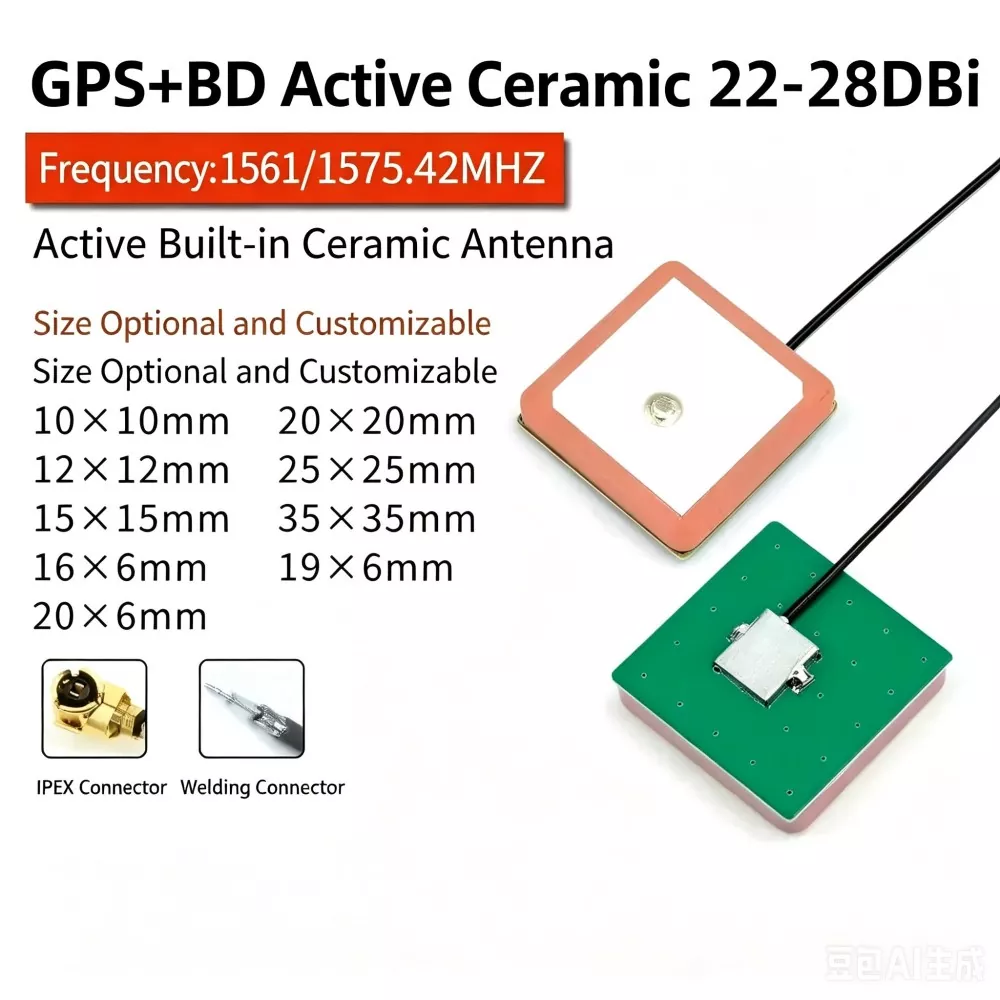

A Antena GPS BeiDou minangka komponen RF navigasi satelit sing dirancang kanggo panrima sinyal frekuensi L1 / B1, kalebu GPS L1 (1575,42 MHz) lan BeiDou B1 (1561 MHz).

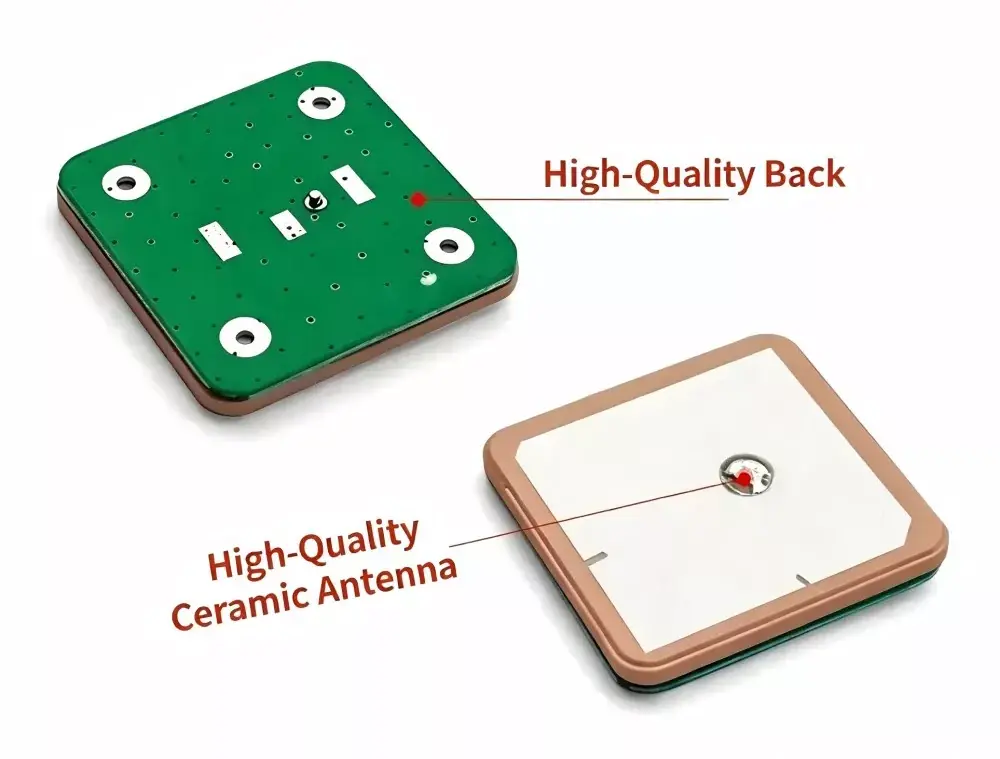

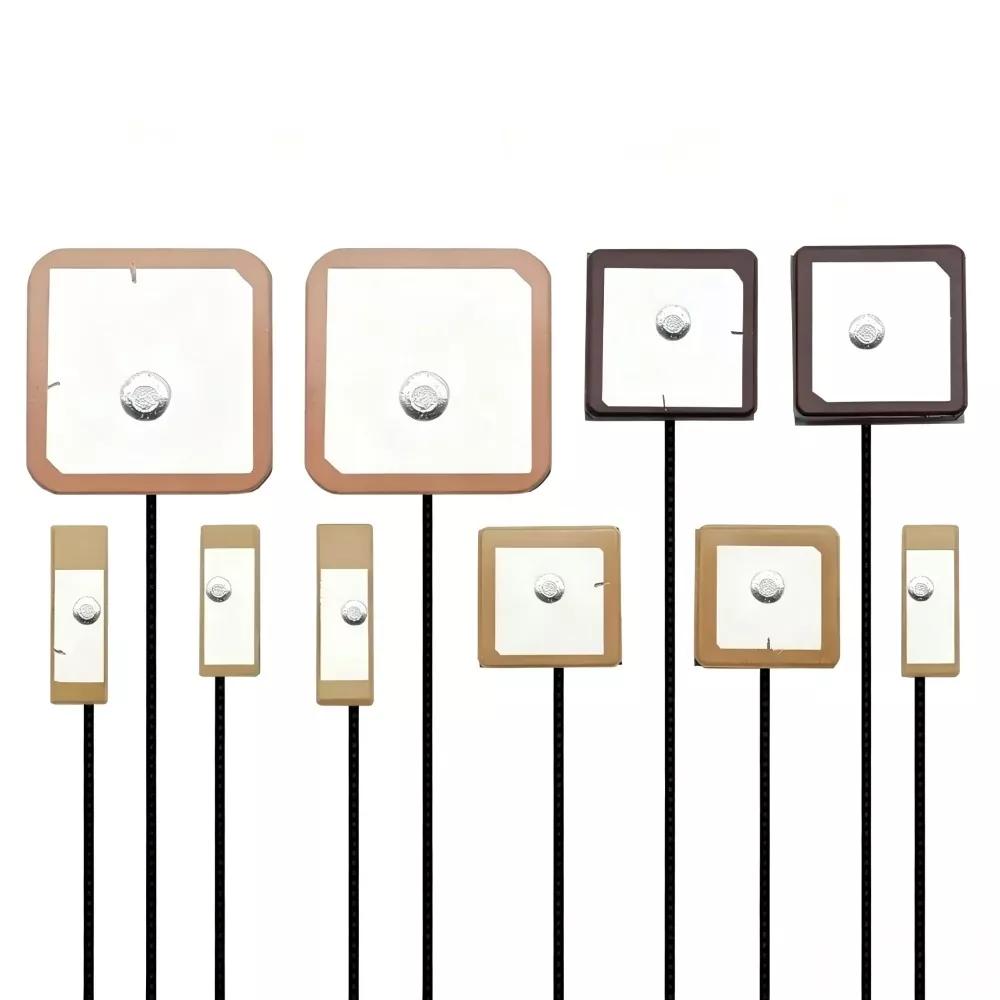

Antena biasane nggunakake struktur tambalan dielektrik keramik kanthi bahan permitivitas sing dhuwur. Penerimaan sinyal digayuh liwat resonansi elektromagnetik ing antarane tembelan logam lan substrat keramik, ngowahi sinyal RF satelit sing ringkih dadi sinyal listrik kurang swara kanggo pangolahan panrima GNSS.

Polarisasi bunder tangan tengen (RHCP) digunakake kanggo cocog karakteristik transmisi satelit, ngurangi mundhut polarisasi mismatch ing lingkungan reception dinamis.

Piranti sing kompatibel

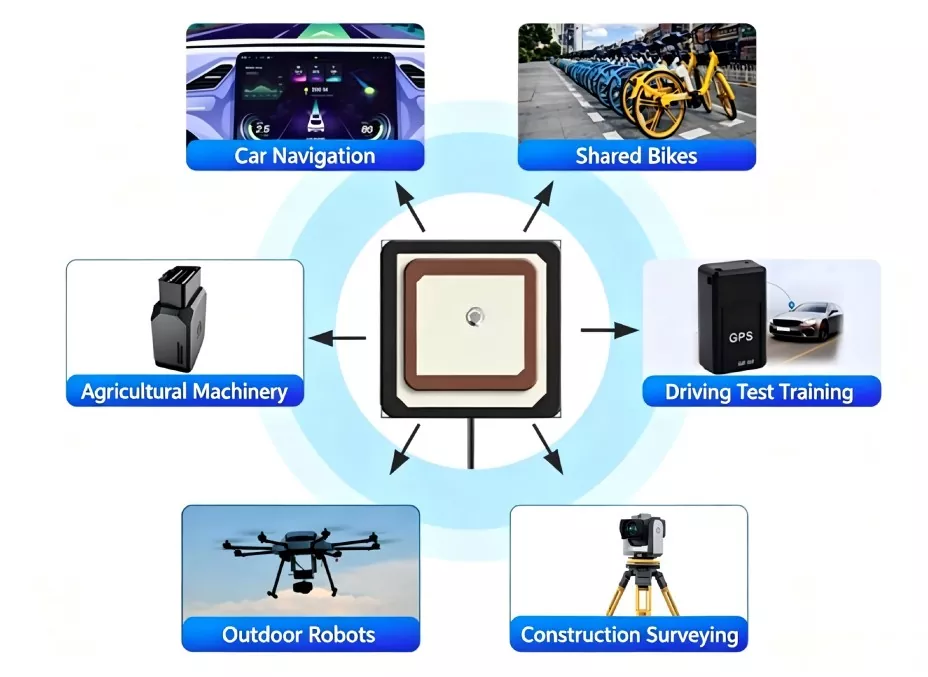

Minangka sourceFactory, kita gawé GPS BeiDou Antena. Iki nduweni kompatibilitas sing luar biasa lan akeh digunakake ing piranti ing ngisor iki:

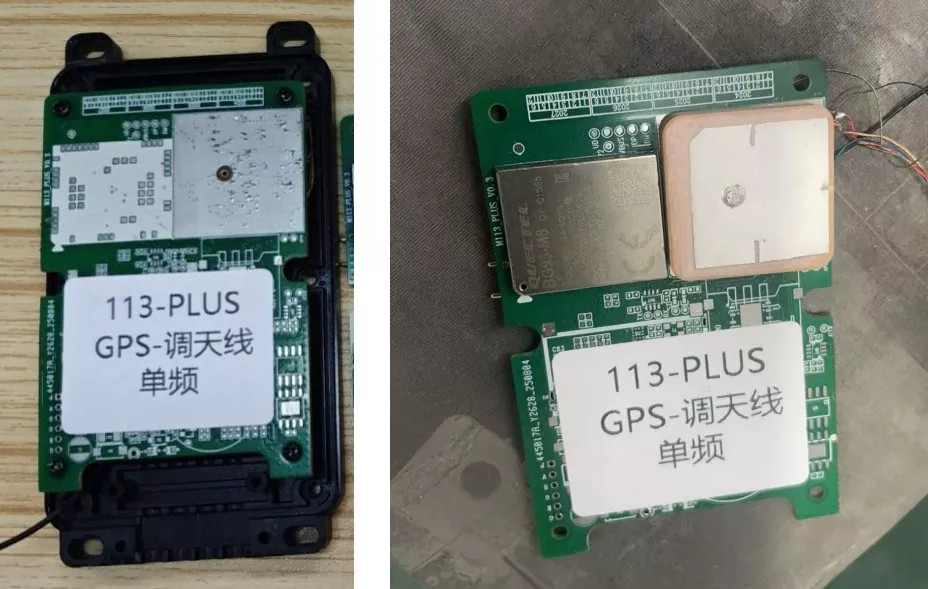

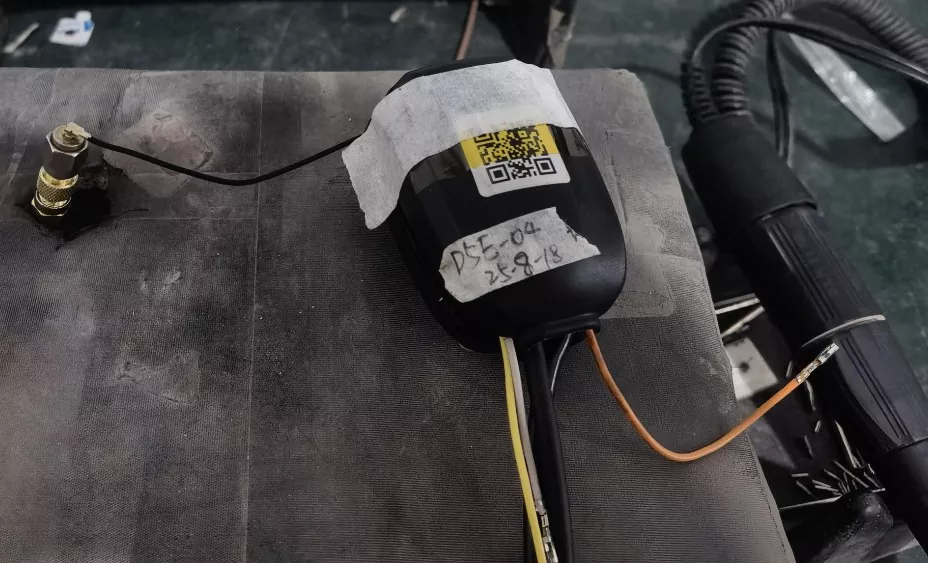

• Ing-kendaraan lan Lelungan: Sistem navigasi ing-kendaraan, kunci cerdas kanggo sepedha bareng lan skuter listrik, dashcam, lan pelacak OBD.

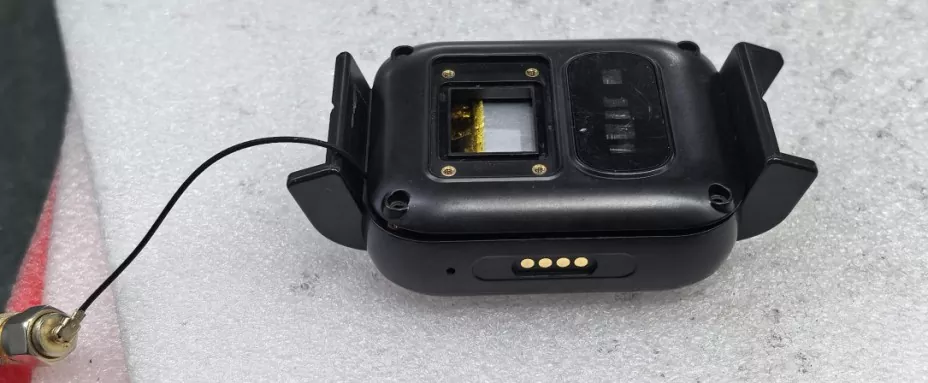

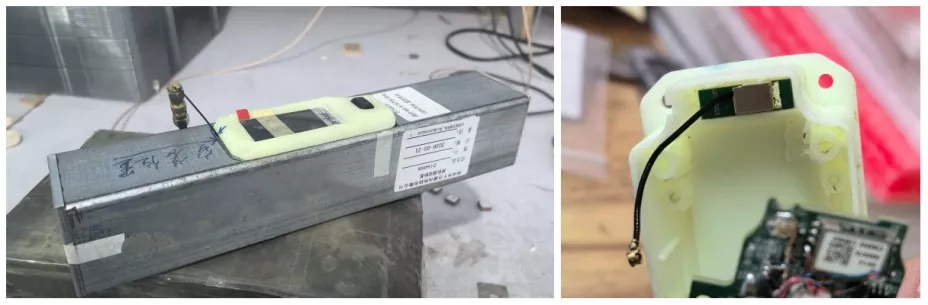

• Internet of Things and Wearables: Smartwatches, lencana lokasi bocah / wong tuwa, pelacak pet miniatur, tag pelacakan aset.

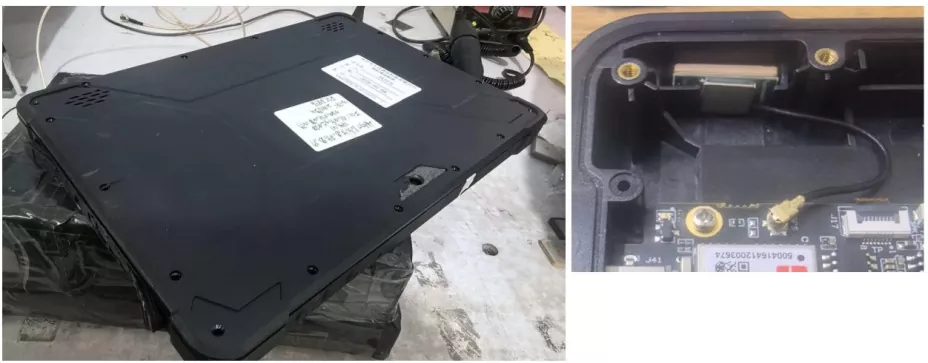

• Industri lan Survei: Terminal survey lan pemetaan kanthi tliti dhuwur, pengontrol penerbangan drone pertanian, sensor IoT industri, PDA genggam.

Titik Sade Inti lan Data Terukur Nyata

Kami Produksi Pabrik GPS Antena Eksternal Nduwe kaluwihan inti ing ngisor iki:

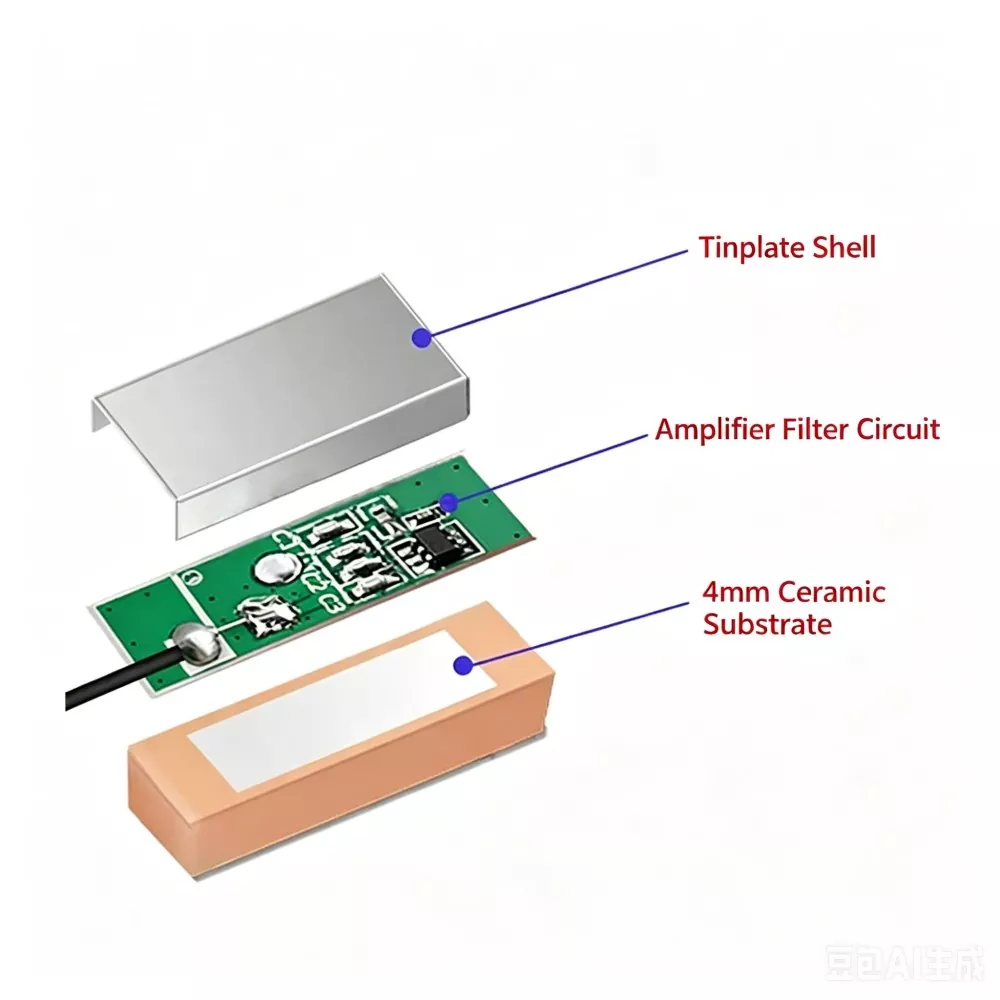

1. Keseimbangan utama ukuran lan kinerja: Nggunakake teknologi multi-lapisan suhu rendah keramik co-fired (LTCC), komponen iki njaga frekuensi resonansi sing stabil sanajan ing paket ultra tipis mung 16 × 6 × 4.5mm, dadi becik kanggo piranti IoT miniatur sing dibatesi spasi.

2. Kemampuan deteksi sinyal lemah sing apik banget: Dilengkapi LNA kinerja dhuwur (penguat kebisingan rendah), angka kebisingan sing diukur (NF) yaiku ≤2.0 dB, lan gain bisa tekan 25 dB ± 3 dB. Ing tes nyata, wektu akuisisi satelit wiwitan kadhemen piranti wis suda nganti 25 detik, lan kanthi stabil bisa entuk luwih saka 7 satelit sanajan ing lingkungan canyon kutha.

3. Stabilitas suhu dhuwur: Koefisien suhu dielektrik keramik dikontrol ing ± 30 ppm / ℃. Ing lingkungan sing ekstrem saka -40 ℃ nganti 85 ℃, owah-owahan frekuensi resonansi yaiku ≤ ± 5 MHz - luwih unggul tinimbang antena PCB konvensional.

4. Pencocokan Impedansi lan Anti-Interferensi: Desain impedansi standar 50Ω kanthi VSWR ≤ 1.5; opsional kasedhiya karo lapisan ferrite ing lumahing, kurban out-saka-band dipatèni ≥ 40 dB lan èfèktif shielding motherboard saka gangguan frekuensi dhuwur kayata DC-DC converters.

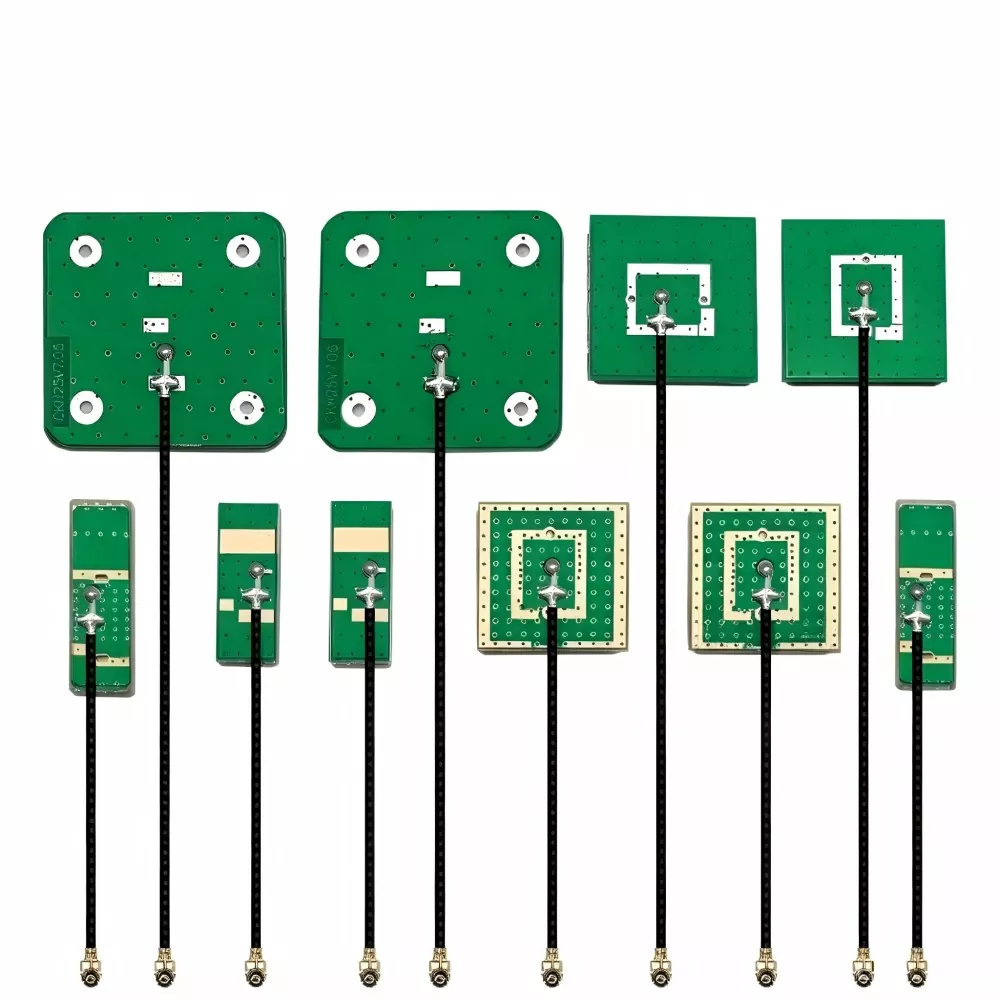

Spesifikasi Teknis Inti lan Parameter

Perbandingan jero karo produk saingan

1. Requirements Reresik

Antena kasebut kudu diselehake ing papan sing ora ana alangan. Ora ana obyek logam gedhe sing kudu ana ing sudut elevasi 30° ing ndhuwur antena. Bidang lemah 7 cm × 7 cm sing terus-terusan kudu dilindhungi ing sangisore antena minangka reflektor, tanpa nuntun langsung ing area aktif.

2. Isolasi EMI

Tansah antena adoh saka komponen swara dhuwur kayata konverter DC-DC, osilator kristal, CPU, lan speaker. Jarak pamisahan minimal 2 cm dianjurake.

3. Kontrol impedansi

Njaga impedansi kontrol 50Ω saka titik feed antena menyang modul GNSS. Tilak RF kudu disingkat, kanthi rute sing lancar lan ora ana belokan sisih tengen.

4. Kontrol orientasi

Permukaan keramik kudu madhep munggah lan tetep sejajar karo bidang lemah. Sudut miring ngirim ora ngluwihi 15 ° kanggo njaga karakteristik panrima RHCP sing stabil.

Pertimbangan Teknik RF

1. ketergantungan bidang lemah

Antena GNSS mbutuhake bidang lemah sing stabil. Kinerja langsung digandhengake karo ukuran lemah lan simetri.

2. Sensitivitas lingkungan multipath

Lingkungan kutha ngenalake jalur refleksi sinyal sing nyuda akurasi posisi lan nambah pengenceran presisi (DOP).

3. Kontribusi LNA

Gain amplifier low-noise nambah sensitivitas akuisisi nanging uga nambah kerentanan kanggo gangguan out-of-band yen nyaring ora cukup.

4. stabilitas frekuensi

Koefisien suhu dielektrik keramik mengaruhi drift resonan ing kahanan siklus termal.

Kepiye Cara Pilih Produk sing Tengen?

Nalika milih Antena Eksternal GPS, nimbang faktor utama ing ngisor iki:

1. Frekuensi lan polarisasi Konfirmasi manawa piranti kasebut mbutuhake GPS L1, BeiDou B1, utawa dhukungan frekuensi dual. Aja nyampur antena GNSS polarisasi bunder karo antena polarisasi linear kayata jinis 2.4G, amarga iki bakal nyebabake resepsi sing ora cocog lan rusak.

2. papan panginstalan Kanggo piranti kompak, antena keramik biasane digunakake amarga faktor wangun cilik. Kanggo aplikasi biaya-sensitif karo papan cekap, antena PCB bisa dianggep. Ing lingkungan RF kompleks, antena keramik nyedhiyakake kinerja sing luwih stabil.

3. Desain aktif utawa pasif Yen piranti duwe pager logam utawa garis feed RF dawa (> 1 m), antena aktif karo LNA terpadu dianjurake kanggo ngimbangi mundhut sinyal.

4. Data validasi Pilihan kudu adhedhasar kinerja lapangan sing diukur (contone, akuisisi satelit, C / N0, wektu wiwitan kadhemen), ora mung spesifikasi laboratorium.

Kenapa Pilih Kita (Qianmu Communications)?

• Penyetor langsung saka pabrik sumber: Kita nolak bathi perantara lan nawakake rega ex-pabrik sing kompetitif kanthi MOQ sing fleksibel.

• Kuat R & D lan kemampuan pangaturan dhewe: We duwe tim engineers RF profesional sing bisa cepet ngatur ukuran chip Keramik, wangun lapisan salaka, lan gain LNA adhedhasar struktur ID lan tata letak PCB.

• Validasi kasus nyata: Produk kita wis kasil digabungake menyang rantai pasokan sawetara enggo bareng mancal, pandhu arah ing-kendaraan, lan merek sing bisa dipakai kanthi cerdas, ngrampungake masalah sing ora kaetung kayata "telusuran bintang alon lan kelangan bintang sing kerep." Masalah.

• Layanan Lifecycle Full: We nyedhiyani siji-mandeg technical support-saka pre-sales impedansi cocog simulasi lan tata letak antena kanggo analisis cepet produk risak sawise dodolan.

FAQ

Q1: Apa antena keramik ing pita frekuensi sing beda-beda bisa digunakake?

A: No.. antena GNSS lan 2.4G / 5.8G antena nggunakake jinis polarisasi beda lan mekanisme operasi. Antena GNSS biasane RHCP, dene antena 2.4G / 5.8G dipolarisasi kanthi linear. Ora cocog antarane polarisasi lan frekuensi nyebabake degradasi sinyal sing signifikan utawa ilang kunci satelit.

Q2: Napa ukuran antena mengaruhi kinerja?

A: Kinerja antena Keramik ana gandhengane karo area radiasi sing efektif lan konstanta dielektrik. Volume keramik sing luwih gedhe umume nambah gain lan sensitivitas. Nanging, ing desain kompak, kinerja bisa dioptimalake sebagian liwat tuning antena lan desain bidang lemah.

Q3: Apa impedansi saka Antena Eksternal GPS?

A: Impedansi desain standar yaiku 50Ω, sing umum digunakake ing sistem ngarep mburi GNSS RF. Nilai impedansi khusus bisa didhukung gumantung saka syarat sing cocog karo tingkat sistem.

Q4: Kepiye kinerja instalasi diverifikasi?

A: Evaluasi biasane adhedhasar metrik panrima GNSS kayata count akuisisi satelit, SNR (rasio sinyal-kanggo-noise), lan wektu wiwitan kadhemen ing kahanan langit-langit. Kanggo operasi sing stabil, pirang-pirang kunci satelit lan nilai C / N0 sing konsisten dikarepake ing lingkungan tes standar
