Antena FPC vs PCB: Bedane Tombol kanggo Piranti Elektronik Kompak

Milih antena kanggo piranti elektronik sing kompak luwih akeh tinimbang nemokake komponen sing cocog karo ruang sing kasedhiya. Antena kudu bisa karo tata letak PCB piranti, enclosure, frekuensi operasi, lan komponen lingkungan.

Antena FPC lan antena PCB minangka rong pilihan kanggo desain nirkabel sing dipasang. Loro-lorone bisa digunakake ing electronics kompak, nanging padha beda-beda ing construction, syarat instalasi, lan carane padha pas karo proses Manufaktur.

Kanggo insinyur sing ngembangake piranti IoT, tablet, elektronik sing bisa dipakai, lan terminal nirkabel, ngerti prabédan kasebut ing awal bisa mbantu ngindhari owah-owahan desain sing ora perlu nalika nggawe prototipe.

Apa Antena FPC?

Antena FPC nggunakake pola konduktif ing substrat sirkuit dicithak fleksibel. Struktur sing tipis ngidini dipasang ing papan sing sempit sing cocog utawa ing sadawane permukaan sing mlengkung tartamtu ing njero pager elektronik.

Iki bisa migunani nalika PCB utama ora nyedhiyakake papan sing cocog kanggo antena utawa nalika omah piranti mbutuhake posisi pemasangan sing beda.

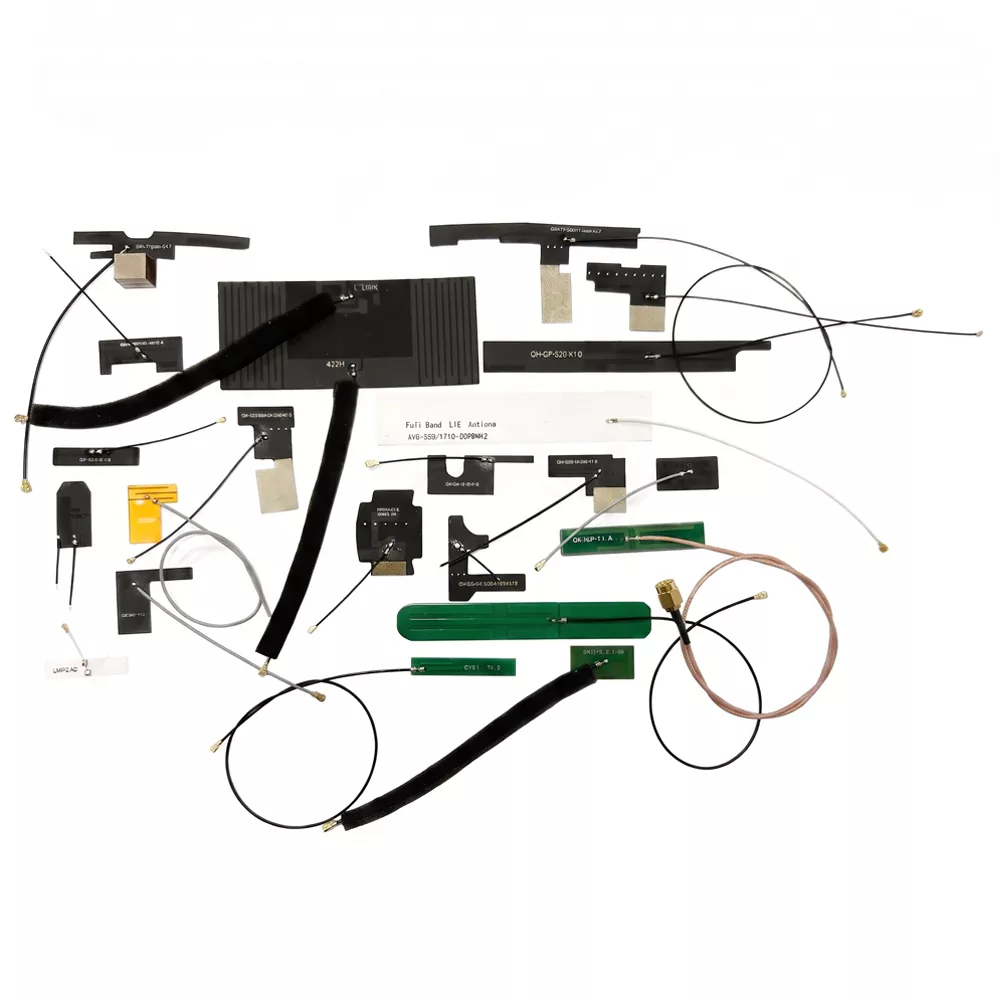

Aplikasi umum kalebu elektronik sing bisa dipakai, terminal genggam, piranti portabel, lan peralatan IoT kompak. IngRange antena FPCsaka Qianmu nyakup solusi antena sing dibangun kanggo macem-macem aplikasi nirkabel, kanthi spesifikasi sing dipilih miturut syarat piranti.

Nalika ngevaluasi antena FPC, insinyur kudu mriksa dimensi, frekuensi operasi, kabel lan pilihan konektor, cara pemasangan, lan reresik saka komponen logam sing cedhak.

Apa Antena PCB?

Antena PCB dibentuk kanthi pola konduktif ing papan sirkuit sing dicithak. Gumantung ing desain, bisa digabungake menyang PCB utama utawa diselehake ing papan khusus.

Pendekatan iki bisa nyuda perlu kanggo komponen antena kapisah nalika papan sirkuit cukup papan kanggo unsur radiating lan reresik dibutuhake. Asring dianggep minangka modul nirkabel, pengontrol IoT, peralatan omah sing cerdas, lan produk liyane kanthi tata letak papan sing relatif stabil.

Nanging, antena PCB ora kanthi otomatis dadi pilihan sing murah utawa luwih apik. Asil kasebut gumantung saka geometri antena, bidang lemah, bahan papan, komponen sing cedhak, lan kandang pungkasan.

Kang Qianmusolusi antena dibangun ingkalebu loro pendekatan basis FPC lan PCB-integrasi kanggo struktur piranti beda.

Antena FPC vs Antena PCB: Bentenipun Key

Prabédan praktis yaiku carane saben antena pas karo produk. Antena FPC menehi luwih kebebasan ing panggonan seko, nalika antena PCB bisa menakake integrasi nalika Papan sirkuit wis dirancang watara.

Ora ana jinis sing njamin kinerja nirkabel sing luwih apik tanpa nyoba ing piranti sing dimaksud.

1. Spasi Instalasi lan Desain Mekanik

Ruang sing kasedhiya asring dadi faktor pisanan sing kudu ditaksir.

Antena FPC bisa diselehake ing sadawane tembok pager utawa ing area internal sing sempit, yen watesan tikungan antena, kondisi pemasangan, lan syarat listrik dihormati. Iki bisa migunani ing piranti ing ngendi baterei, tampilan, lan papan utama ngenggoni sebagian besar ruang sing kasedhiya.

Antena PCB mbutuhake area sing cocog ing papan sirkuit. Tata letak kudu nyathet unsur radiasi, bidang lemah, lan reresik saka komponen liyane.

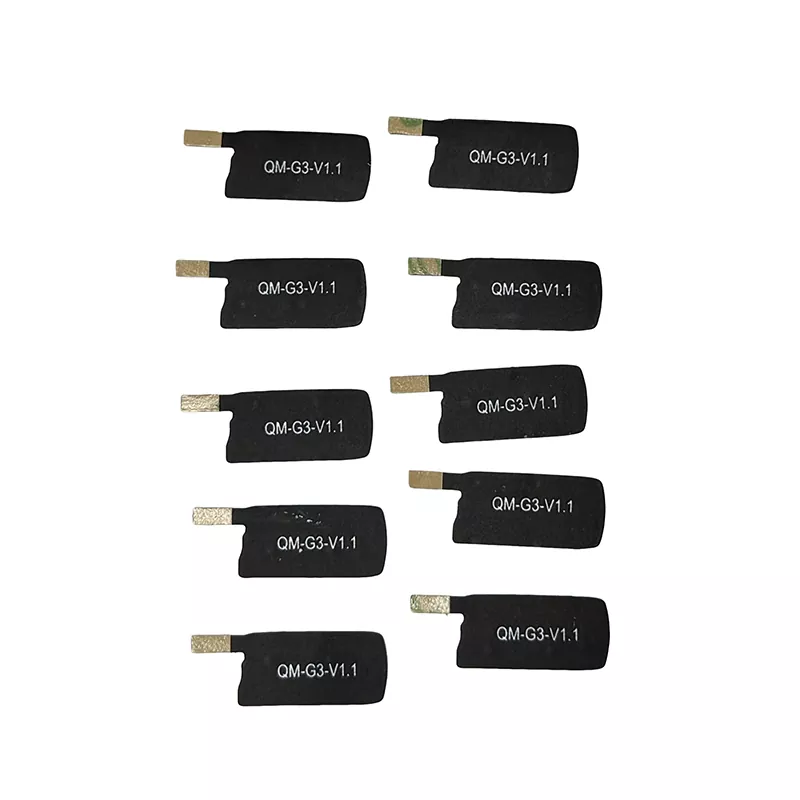

Contone, tablet kanthi tata letak internal sing rapet bisa entuk manfaat saka ngevaluasi antena fleksibel sing bisa dipanggonke adoh saka wilayah sing rame. Kang QianmuUltra-tipis FPC Tablet Antenaminangka produk sing cocog kanggo dideleng nalika ngevaluasi jinis integrasi iki.

Pilihan final kudu adhedhasar desain mechanical lengkap tinimbang dimensi antena piyambak.

2. Kinerja RF lan Stabilitas Sinyal

Antena fleksibel ora kanthi otomatis nyedhiyakake resepsi sing luwih kuat, lan antena sing digabungake karo PCB ora mesthi luwih stabil.

Kinerja gumantung saka frekuensi operasi, geometri antena, cocog impedansi, referensi lemah, bahan enclosure, lan komponen lingkungan. Baterei, braket logam, layar, lan kabel kabeh bisa mengaruhi antena sing dipasang.

Sadurunge milih antena, insinyur kudu ngonfirmasi paramèter ing ngisor iki:

• Frekuensi operasi lan bandwidth sing dibutuhake

• Impedansi lan VSWR

• Gain lan pola radiasi

• bidang lemah lan reresik antena

• Syarat konektor lan kabel feed

• Kinerja ing pager rampung

Kanggo piranti nirkabel sing kompak, nguji antena ing posisi instalasi sing nyata iku penting banget. Asil sing dipikolehi saka antena mandiri bisa uga ora nggambarake kinerja sawise antena dirakit dadi produk pungkasan.

3. Biaya Manufaktur lan Majelis

Biaya total gumantung ing desain piranti lengkap, ora mung rega antena.

Antena PCB bisa nyuda komponen lan langkah perakitan sing kapisah nalika cocog karo tata letak papan sing ana. Nanging, yen desain mbutuhake owah-owahan ing dimensi PCB, nuntun, utawa panggonan seko komponen, owah-owahan kasebut bisa nambah karya pembangunan.

Antena FPC minangka komponen sing kapisah lan mbutuhake bahan mbenakake tambahan, kabel, utawa konektor. Nanging bisa uga luwih praktis nalika ngindhari desain ulang PCB utawa pager utama.

Kanggo proyek OEM, mbandhingake biaya ing ngisor iki:

• Pabrikan antena

• PCB lan modifikasi enclosure

• Kabel, konektor, lan bahan sing dipasang

• Majelis lan pengawasan

• Pengujian prototipe lan tuning RF

• Volume produksi lan dikarepake dikarepake

Njaluk kutipan adhedhasar syarat teknis sing padha nyedhiyakake perbandingan sing luwih migunani tinimbang menehi kritik marang rong teknologi kasebut kanthi rega komponen dhasar.

4. Antena endi sing cocog kanggo aplikasi sampeyan?

Desain sing cocog gumantung marang struktur fisik piranti lan syarat nirkabel.

Piranti sing bisa dipakai lan portabel:Antena FPC bisa uga kudu dievaluasi nalika kurungan mlengkung utawa tata letak internal ninggalake papan sing winates kanggo struktur antena sing kaku.

Produk omah cerdas lan IoT:Loro-lorone opsi bisa cocog. Kaputusan gumantung saka standar nirkabel, tata letak papan, enclosure, lan proses perakitan.

peralatan nirkabel industri:Antena PCB bisa digunakake kanthi apik nalika tata letak papan tetep lan kasedhiyan reresik sing cukup. Antena FPC bisa uga migunani nalika papan dipasang diwatesi.

Terminal tablet lan genggam:Antena fleksibel bisa menehi opsi posisi tambahan, utamane nalika struktur internal rame. Pilihan pungkasan isih mbutuhake validasi RF.

Kang Qianmusawetara produkkalebu kategori antena internal lan eksternal kanggo macem-macem aplikasi nirkabel. Deleng struktur produk sing kasedhiya ing sandhinge gambar piranti bisa mbantu nyepetake pilihan sing cocog.

5. Informasi Apa sing Dibutuhake kanggo Antena Kustom?

Sadurunge njaluk kutipan utawa prototipe, nyiyapake rincian kunci aplikasi sing dimaksud:

1. Pita frekuensi:Nemtokake frekuensi operasi sing dibutuhake lan standar nirkabel.

2. Ukuran sing kasedhiya:Nyedhiyakake ukuran antena maksimal lan area instalasi sing kasedhiya.

3. Struktur piranti:Nuduhake gambar PCB, dimensi enclosure, lan posisi komponen logam utawa baterei sing cedhak.

4. Persyaratan RF:Ngenali impedansi target, bandwidth, VSWR, gain, lan kritéria kinerja liyane sing ditrapake.

5. Metode sambungan:Konfirmasi manawa desain mbutuhake sambungan PCB langsung, kabel koaksial, konektor IPEX, utawa antarmuka liyane.

6. Syarat tes:Nemtokake pangukuran RF sing dibutuhake utawa validasi tingkat produk.

7. Rencana produksi:Nyedhiyakake jumlah prototipe, volume pesenan sing dikarepake, lan jadwal pangembangan.

Rincian kasebut mbantu nemtokake manawa antena FPC, antena PCB, utawa struktur antena sing dibangun liyane cocog kanggo proyek kasebut.

Pitakonan sing Sering Ditakoni

Apa antena FPC luwih apik tinimbang antena PCB?

Ora ing saben aplikasi. Antena FPC nyedhiyakake keluwesan sing luwih gedhe ing panggonan fisik, dene antena PCB bisa nyederhanakake integrasi nalika tata letak papan nyedhiyakake papan sing cukup. Pilihan sing tepat gumantung saka struktur piranti lan syarat RF.

Apa antena FPC lan PCB bisa ndhukung Wi-Fi lan Bluetooth?

ya wis. Loro-lorone bisa dirancang kanggo aplikasi Wi-Fi lan Bluetooth, kalebu produk 2.4 GHz. Kompatibilitas gumantung ing desain antena, bandwidth, cocog, lan kahanan instalasi.

Apa antena PCB tansah biaya kurang?

Ora. Antena PCB bisa nyuda komponen lan karya perakitan sing kapisah, nanging desain ulang PCB bisa nambah biaya pangembangan. Antena FPC bisa uga luwih irit nalika ngindhari owah-owahan gedhe ing papan utama utawa enclosure.

Apa mengaruhi kinerja antena dibangun ing?

Frekuensi operasi, geometri antena, bidang lemah, pencocokan impedansi, bahan enclosure, lan komponen sing cedhak bisa mengaruhi kinerja. Tes ing piranti sing wis rampung penting.

Apa Qianmu bisa nyedhiyakake antena FPC sing disesuaikan?

Kaca antena FPC Qianmu nggambarake opsi pangaturan dhewe sing kasedhiya, kalebu dimensi, frekuensi, konektor, kabel, lan cara instalasi. Spesifikasi final kudu dikonfirmasi nglawan syarat RF lan mekanik proyek.

Milih Antarane Antena FPC lan PCB

Kaputusan antarane antena FPC lan antena PCB kudu diwiwiti kanthi tata letak piranti, frekuensi operasi, lan kinerja nirkabel sing dibutuhake. Fleksibilitas instalasi, langkah-langkah perakitan, lan total biaya pangembangan kudu ditaksir bebarengan.

Kanggo produk elektronik sing kompak, konfirmasi posisi antena luwih awal lan nyoba desain ing pager sing dituju bisa nyuda owah-owahan sing bisa ditindakake mengko ing pembangunan.

Kanggo ngevaluasi pilihan sing cocog, deleng solusi antena FPC Qianmu lan opsi antena sing dipasang ing sandhinge karo syarat piranti.
