Antena NFC

Apa iku antena alus NFC-integrated? Apa antena aktif?

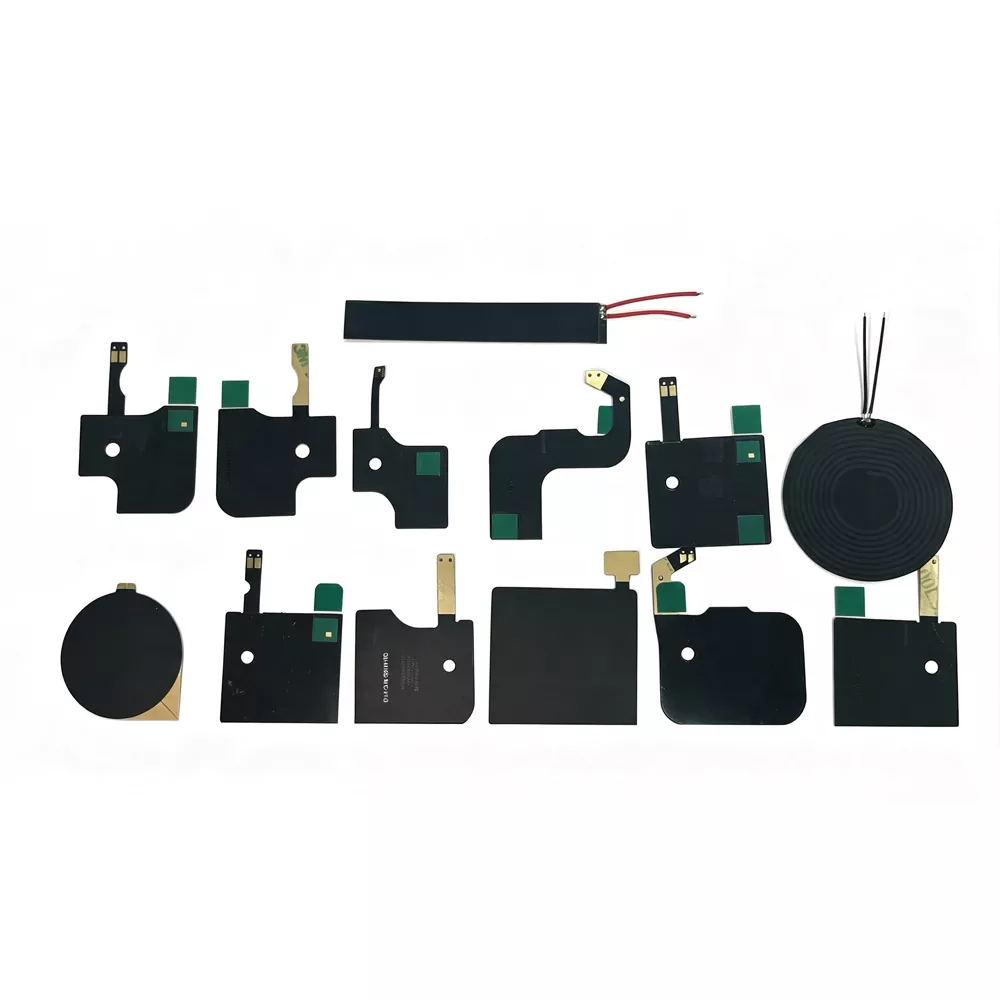

1.1 NFC Built-in Soft Antena (FPC Fleksibel Antena)

Antena fleksibel NFC (NFC Flexible Printed Circuit Antena) yaiku jinis Antena NFC sing diprodhuksi ing substrat papan sirkuit cetak fleksibel (FPC) lan dirancang kanggo beroperasi ing pita frekuensi 13,56 MHz. Iki nggunakake tembaga elektrolitik minangka bahan kumparan konduktif lan nggunakake proses etsa tliti kanggo mbentuk pola kumparan khusus kanthi giliran lan struktur geometris tartamtu. Digabungake karo film magnetik ferrite minangka lapisan isolasi, antena fleksibel iki bisa gampang digabungake menyang piranti elektronik liwat solusi pemasangan adesif 3M utawa peel-off.

Komponen inti:

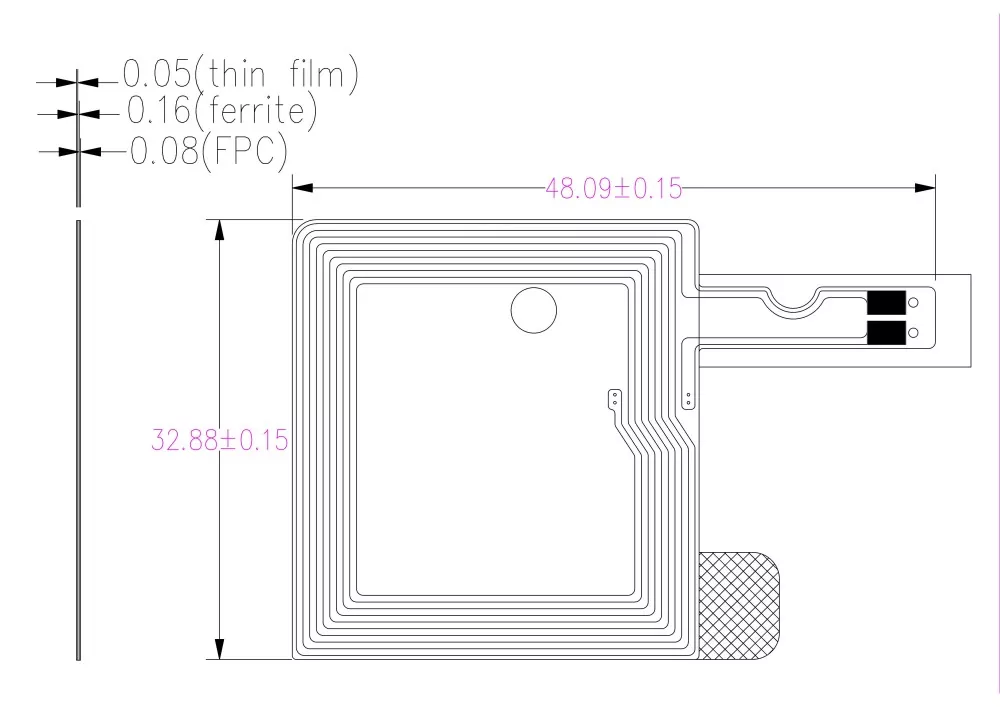

- Substrat FPC:Materi papan sirkuit fleksibel sing nyedhiyakake karakteristik entheng lan bisa ditekuk, kanthi kekandelan saka 0,14–0,27 mm.

- Coil tembaga:Diprodhuksi liwat etsa tembaga elektrolitik, struktur kumparan nemtokake induktansi antena lan kinerja frekuensi resonansi.

- Lapisan ferit:Materi magnetik permeabilitas dhuwur sing nyuda gangguan logam, nambah isolasi medan magnet, lan nambah arah transmisi sinyal.

- Lapisan adhesive:Migunakake bahan adesif 3M asli, menehi kekuatan ikatan sing dipercaya lan tahan suhu sing apik banget.

- Cara sambungan:Ndhukung macem-macem opsi sambungan, kalebu terminal IPEX, kepala solder, kontak spring, lan antarmuka khusus liyane.

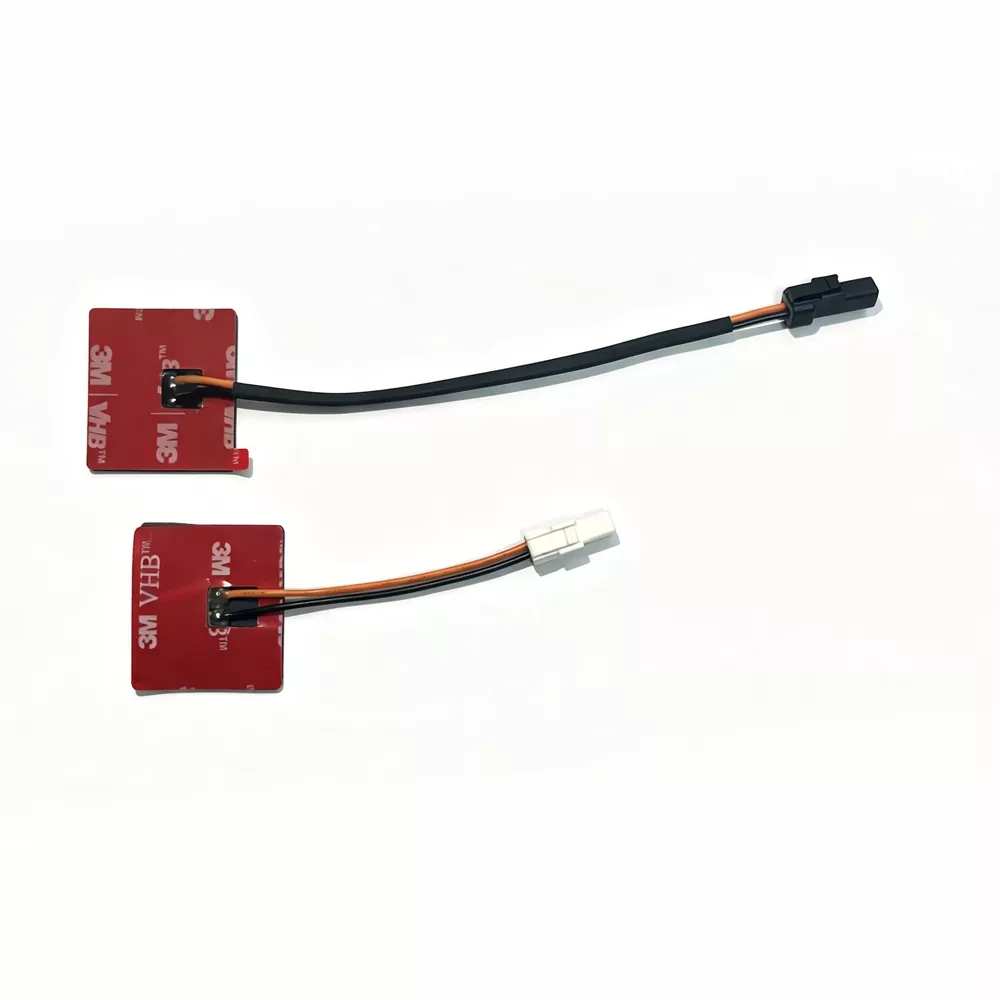

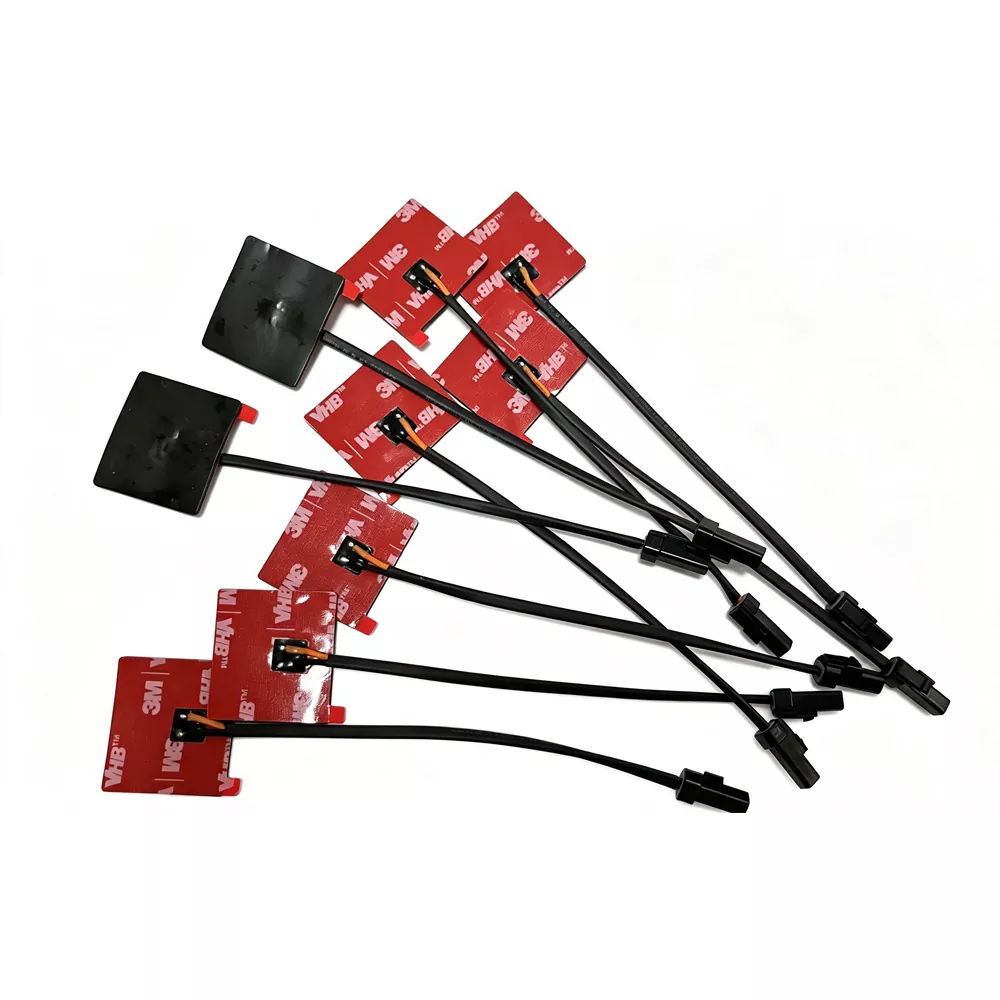

1.2 Antena aktif NFC

Antena NFC Aktif nuduhake sistem antena sing adhedhasar antena NFC konvensional, nggabungake frontend tanpa kontak aktif utawa amplifikasi sinyal / sirkuit nyopir.

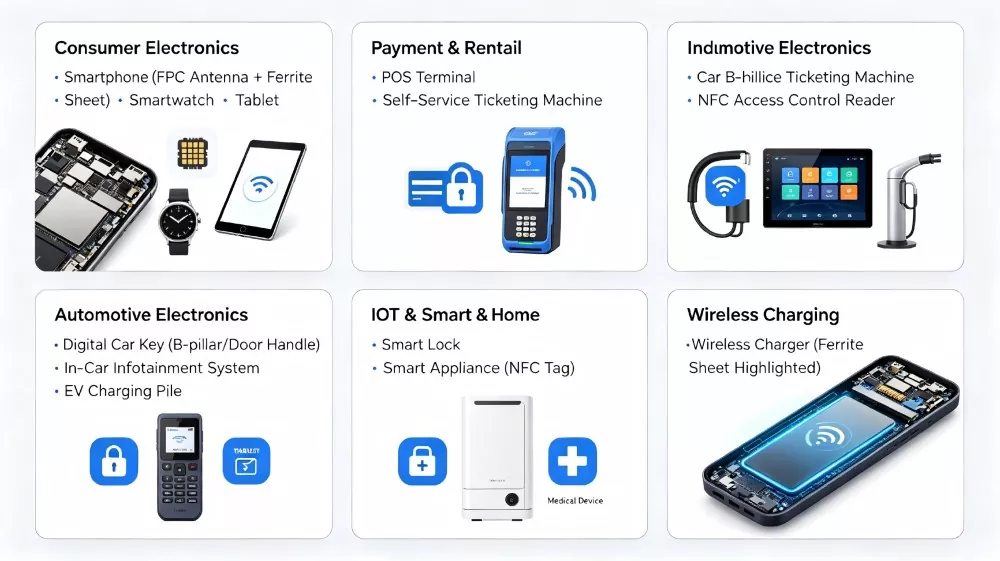

Piranti sing ditrapake

Napa milih antena NFC Qianmu Communication?

1. Ultra-tipis, desain fleksibel - kekandelan minangka kurang 0.14-0.27mm, sampurna cocog kanggo piranti Ultra-tipis lan syarat instalasi fleksibel.

2. Lapisan isolasi ferit - Ferrite standar kalebu, kanthi efektif nglindhungi gangguan saka lingkungan metalik.

3. Multiple cara instalasi - ndhukung macem-macem opsi kalebu 3M adhesive backing (removable adhesive), IPEX terminal, lan soldering.

4. operasi Wide-suhu - sawetara suhu operasi: -40 ℃ kanggo + 85 ℃

5. Selaras karo standar - memenuhi standar lingkungan RoHS

6. Layanan Kustomisasi - Dhukungan sing bisa disesuaikan kanthi lengkap kanggo dimensi, wujud, giliran kumparan, nilai induktansi, lan liya-liyane.

7. Pangiriman Cepet - Produksi sampel cepet lan pangiriman produksi massal sing efisien.

8. Dhukungan simulasi profesional - Nyedhiyakake simulasi elektromagnetik lan rekomendasi optimalisasi mesin kabeh.

Prilaku RF lan Pertimbangan Tingkat Sistem

Kinerja Antena NFC ora mung gumantung ing spesifikasi listrik dhasar nanging uga ing lingkungan elektromagnetik sakabèhé sing digawe dening struktur piranti pungkasan. Faktor kayata pilihan materi, tata letak internal, lan komponen ing saubengé bisa mengaruhi efisiensi antena lan stabilitas komunikasi.

1. Metal detuning efek

Nalika antena dipasang cedhak karo komponen metalik, kalebu baterei, tutup pelindung, utawa pigura mekanik, arus eddy sing diakibatake bisa ngowahi karakteristik elektromagnetik lan ngowahi frekuensi resonansi. Tanpa isolasi ferit sing tepat, efek detuning iki bisa nyebabake penyimpangan resonansi, kinerja kopling sing luwih murah, lan nyuda linuwih komunikasi.

2. Fungsi lapisan ferit ing stabilisasi lapangan

Lapisan magnetik ferit nyedhiyakake luwih saka proteksi gangguan. Iki uga dianggo minangka lapisan panuntun fluks magnet kanthi ngarahake medan magnet menyang sisih non-logam antena. Iki mbantu nambah efisiensi kopling, ngoptimalake transmisi sinyal, lan nyilikake mundhut energi ing aplikasi ing ngendi komponen logam cedhak.

3. sensitivitas cocog impedansi

Sistem NFC sing beroperasi ing 13,56 MHz mbutuhake cocog impedansi sing tepat amarga sensitivitas kanggo owah-owahan ing desain enclosure, kekandelan adhesive, lan deformasi kumparan. Variasi cilik ing struktur mekanik bisa mengaruhi titik resonansi lan kinerja faktor Q, nggawe tuning tingkat sistem perlu sawise integrasi antena.

4. Kopling karo arsitektur piranti

Kinerja antena uga kena pengaruh karakteristik dielektrik saka bahan sekitar, kalebu omah plastik, tutup kaca, lan struktur tumpukan PCB. Bahan kanthi konstanta dielektrik sing luwih dhuwur bisa ngenalake kapasitansi parasit tambahan, nyebabake bandwidth sing luwih sempit lan wates komunikasi sing suda.

5. Aktif vs impact sistem pasif

Kanggo konfigurasi antena NFC aktif, sirkuit nyopir langsung mengaruhi distribusi lan kekuatan medan elektromagnetik. Sanajan pendekatan iki bisa ngluwihi jarak komunikasi, nanging uga nambah sensitivitas kanggo mbukak owah-owahan lan mbutuhake kontrol grounding, shielding, lan desain sistem sing luwih tepat.

Spesifikasi teknis

Dibandhingake karo kanca-kanca: kaluwihan mbedakake Qianmu Communications

Guide Instalasi

Pemasangan adhesive-backed (antena fleksibel FPC)

Iki minangka cara instalasi antena NFC sing paling umum digunakake:

Langkah-langkah instalasi:

1. Ngresiki lumahing - Gunakake alkohol ngilangke kanggo ngresiki area instalasi (lumahing utama casing piranti utawa lumahing baterei), njupuk iku free saka lenga lan bledug.

2. Peel off liner release - kasebut kanthi teliti, mbusak film protèktif adesif 3M saka mburi antena.

3. Alignment lan Positioning - Nyelarasake antena karo lokasi instalasi ditetepake, mesthekake yen wilayah coil unobstructed.

4. Pencet kanthi kuat lan merata - saka tengah menyang pinggir kanggo ngilangi gelembung udara.

5. Curing lan Enteni - Allow kanggo ngadeg kanggo 24 jam kanggo entuk kekuatan iketan optimal.

Cathetan instalasi:

reviews customer

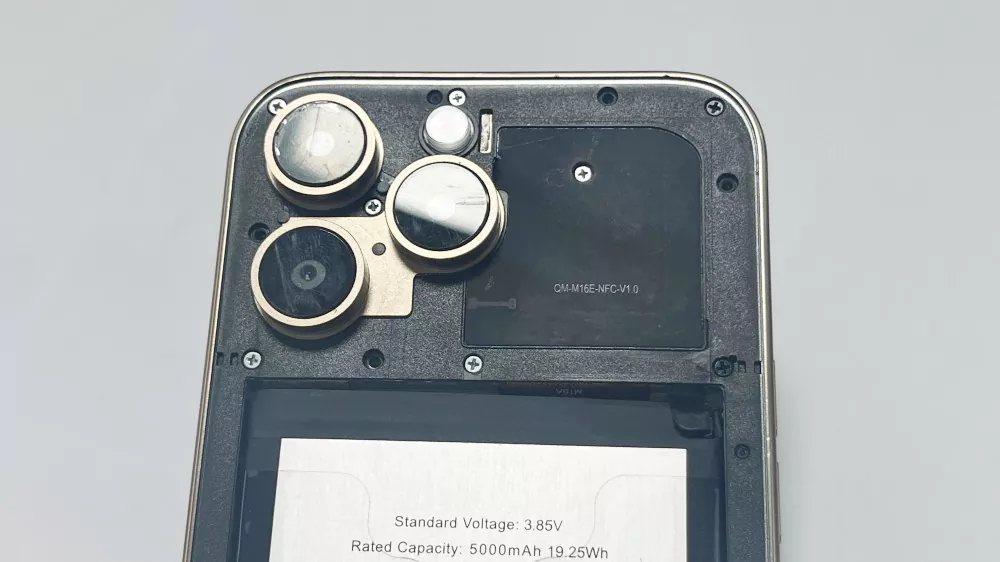

"Antena alus NFC sing dibangun saka Qianmu Communications wis nduduhake kinerja sing stabil ing model smartphone anyar kita, entuk sawetara maca 85mm. Lapisan ferit kanthi efektif nglindhungi gangguan baterei, lan konsistensi kualitas ing produksi massal apik banget." - Produsen Merek, Shenzhen Junge Technology Co., Ltd.

"Antena NFC aktif sing digunakake ing terminal POS mbutuhake keandalan sing dhuwur lan lapangan RF sing kuwat. Produk Qianmu Communication wis lulus tes EMVCo sing ketat lan kita wis tuku luwih saka 300.000 unit." – Guangzhou ZhonghaidaSatellite Navigation Technology Co., Ltd.Produsen terminal pembayaran

FAQ

Q1: Apa frekuensi operasi antena alus sing dibangun ing NFC?

A: NFC beroperasi ing pita frekuensi 13,56 MHz ± 7 kHz standar internasional, sing umum digunakake ing sistem komunikasi cedhak lapangan kanggo transfer data nirkabel jarak cendhak.

Q2: Apa jarak maca sing khas?

A: Jangkoan komunikasi umume diwatesi nganti sawetara sentimeter, biasane sekitar 5-8 cm, gumantung saka desain antena, struktur piranti, lan kahanan instalasi.

Q3: Nalika antena NFC karo inti ferrite dibutuhake?

A: Nalika antena kudu diinstal ing lumahing baterei, cedhak pager logam, utawa ing lingkungan karo komponen metallic, iku penting kanggo nggunakake antena dilengkapi lapisan ferrite. Lapisan ferit bisa kanthi efektif ngisolasi gangguan arus eddy sing disebabake dening logam.

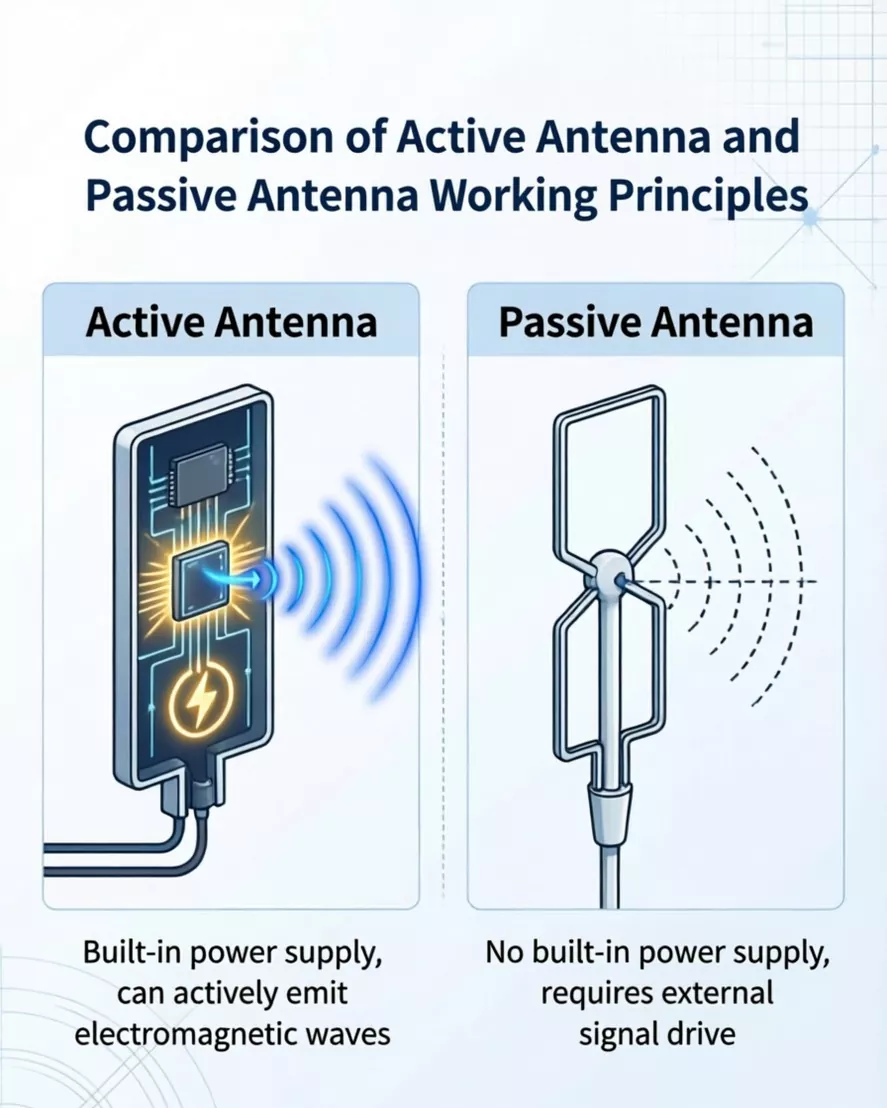

P4: Apa bedane antarane antena alus sing dibangun ing NFC lan antena aktif?

A: Antena pasif sing dibangun minangka komponen pasif sing gumantung ing induksi medan magnet saka maca / panulis supaya bisa digunakake, saengga cocog kanggo aplikasi NFC standar. Antena aktif nggabungake amplifikasi sinyal lan sirkuit nyopir, supaya bisa aktif ngasilake lapangan RF sing luwih kuat, saengga cocog kanggo skenario kayata terminal pembayaran sing mbutuhake sinyal sing luwih kuat.

Q5: Apa bisa disesuaikan kanthi ukuran lan wujud?

A: Ya, Qianmu Communications ndhukung desain khusus ing kabeh ukuran, kalebu bentuk persegi panjang, bunder, lan ora duwe aturan baku.

Q6: Apa sawetara induktansi sing umum digunakake?

A: Desain khas ana ing sawetara induktansi kira-kira 1-2 μH, gumantung saka syarat tuning lan impedansi sing cocog.

Q7: Apa cara instalasi umum?

A: Ana telung cara instalasi utama: ① 3M adhesive backing (FPC fleksibel antena - paling umum digunakake); ② konektor IPEX (tipe plug-in); ③ Instalasi solder.

Q8: Apa Qianmu Communication minangka pedagang utawa pabrik?

A: Qianmu Communications minangka pabrikan sing nggabungake R&D, produksi, lan penjualan. Kita duwe pabrik dhewe lan duwe garis produksi lengkap uga sistem kontrol kualitas sing kuat - adoh saka mung perusahaan dagang.
