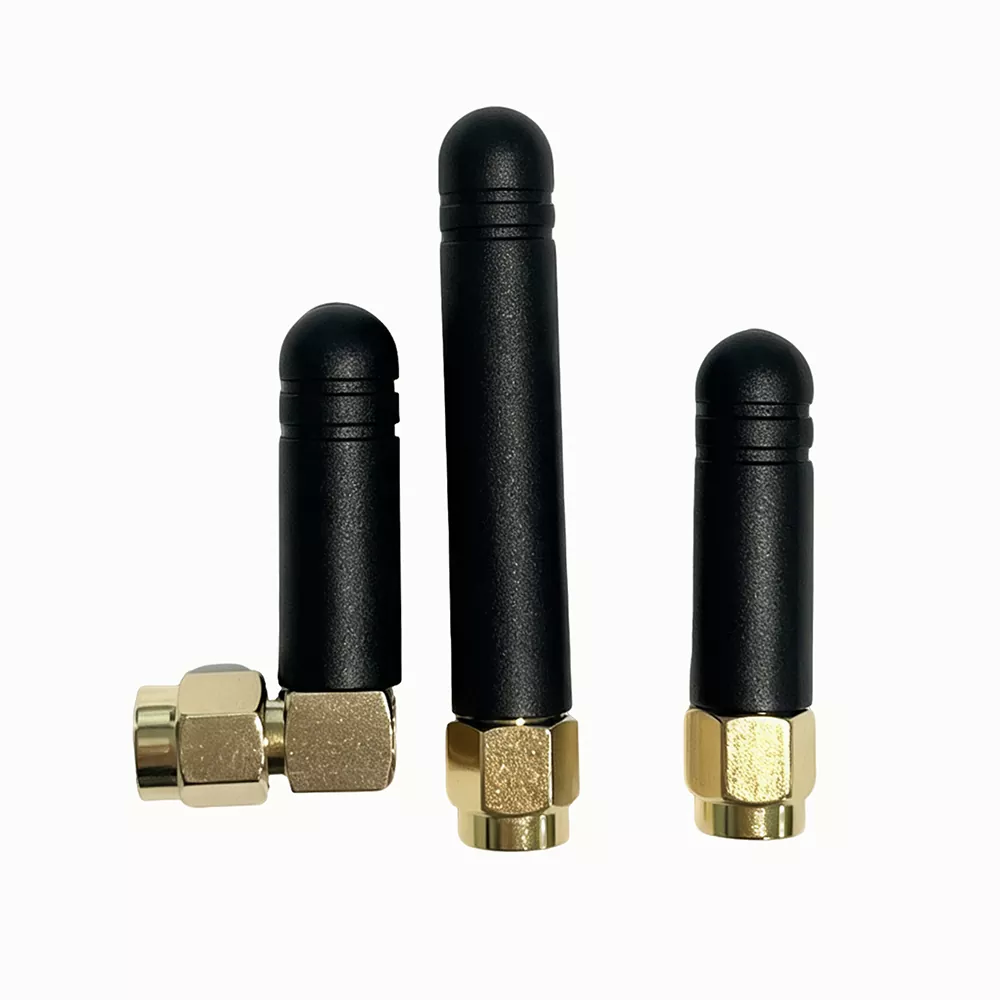

Lora Antena

Antena LoRa minangka antena rod eksternal IoT RF industri 433MHz lan 868-920MHz sing dirancang kanggo komunikasi spektrum panyebaran jarak jauh.

Dikembangake dening Qianmu Communication, antena iki nggunakake struktur rod eksternal pamisah sing bisa dipasang kanthi fleksibel ing omah piranti, kutub, lan kothak, nyuda kerugian shielding sinyal sing disebabake dening cangkang logam, tembok, lan papan utama.

Iki nggunakake osilator tembaga murni siji-potong lan omah PVC tahan cuaca, kanthi akurat nutupi pita rendah 433MHz lan pita ISM 868-920MHz global.

Kanthi kinerja batch sing stabil, Antena LoRa cocok kanggo proyek jaringan IoT jarak jauh.

Prinsip Kerja

Komunikasi Qianmu 433/868–920MHz LoRa Antena nggunakake desain osilator resonansi segmen sing digabungake karo radiasi RF omnidirectional kanggo entuk transmisi lan resepsi sinyal jarak adoh.

Struktur internal kalebu konektor RF, osilator sing cocog karo impedansi, lapisan pelindung isolasi, lan omah protèktif anti banyu. Kabeh parameter kinerja diuji dening laboratorium RF perusahaan nggunakake analisa jaringan vektor.

1. Desain Resonansi Segmentasi Dual-Band

Antena kasebut nggabungake rong osilator sing cocog kanggo pita frekuensi rendah 433MHz lan pita ISM 868-920MHz. VSWR full-band sing diukur yaiku ≤1.3, njamin resonansi stabil ing loro rentang frekuensi.

Antena siji ndhukung rong pita komunikasi LoRa mainstream tanpa mbutuhake persediaan sing kapisah.

2. Desain Radiasi Omnidirectional 360 °

Struktur osilator berbentuk batang simetris nyedhiyakake radiasi horisontal seragam kanthi fluktuasi ≤1dB lan nyuda titik wuta sinyal.

Ing daya transmisi sing padha, jarak transmisi sing diukur ing area mbukak 2,8 kaping luwih dawa tinimbang antena sing dibangun ing piranti, ndhukung jaringan piranti multi-arah tanpa ketidakseimbangan sinyal.

3. Metal Shielding lan Struktur Anti-Interferensi

Dering pelindung tembaga digabungake menyang pangkalan antena kanggo nyuda gangguan elektromagnetik saka papan utama gateway, motor industri, lan kabel sumber daya.

Ing lingkungan interferensi sing kuat kayata pabrik lan gardu, mundhut paket data sing diukur dikurangi 65%, njamin transmisi data IoT sing stabil.

4. Struktur Tahan Cuaca ruangan ruangan

Antena kasebut nggunakake omah anti banyu PVC sing kandel kanthi gasket karet sing disegel. Wis lulus tes penuaan siklus 72 jam lan tes tahan banyu udan saka -40°C nganti +70°C.

Osilator tetep dilindhungi saka oksidasi, kanthi panyimpangan frekuensi ing ≤±2MHz, njaga kinerja ruangan sing stabil.

5. 50Ω Impedansi Standar Matching

Antena nggunakake pangaturan impedansi pabrik sing tepat lan ndhukung antarmuka RF standar kanggo piranti LoRa.

Nyuda refleksi sinyal sing disebabake ora cocog impedansi, nyuda daya transmisi piranti nganti 12%, lan nambah umur baterei terminal.

Kompatibel karo piranti sing ndhukung

Antena LoRa iki nduweni kompatibilitas RF sing kuat lan bisa langsung disambungake menyang sebagian besar terminal komunikasi iot kurang daya tanpa aksesoris adaptor.

1. LoRa komunikasi host: 433MHz LoRa gateway, 868/915MHz industri LoRa konsentrator, outdoor akuisisi LoRa base station, nirkabel transmisi data radio

2. Terminal penginderaan cerdas: Sensor suhu lan kelembapan lemah, probe pemantauan kualitas banyu, weker asap gas/api, kolektor tekanan level cair

3. Perangkat Internet of Things (iot) industri: terminal akuisisi data bengkel, kanban nirkabel lini produksi, host tag lokasi barang

4. Aksesoris kutha cerdas: pengontrol lampu tunggal lampu jalan, detektor magnetik parkir, monitor status tutup manhole, host alarm keamanan ruangan

5. Komponen aksesori Rf: feeder RF, pembagi daya sinyal, modul amplifikasi relay RF

Spesifikasi teknis standar

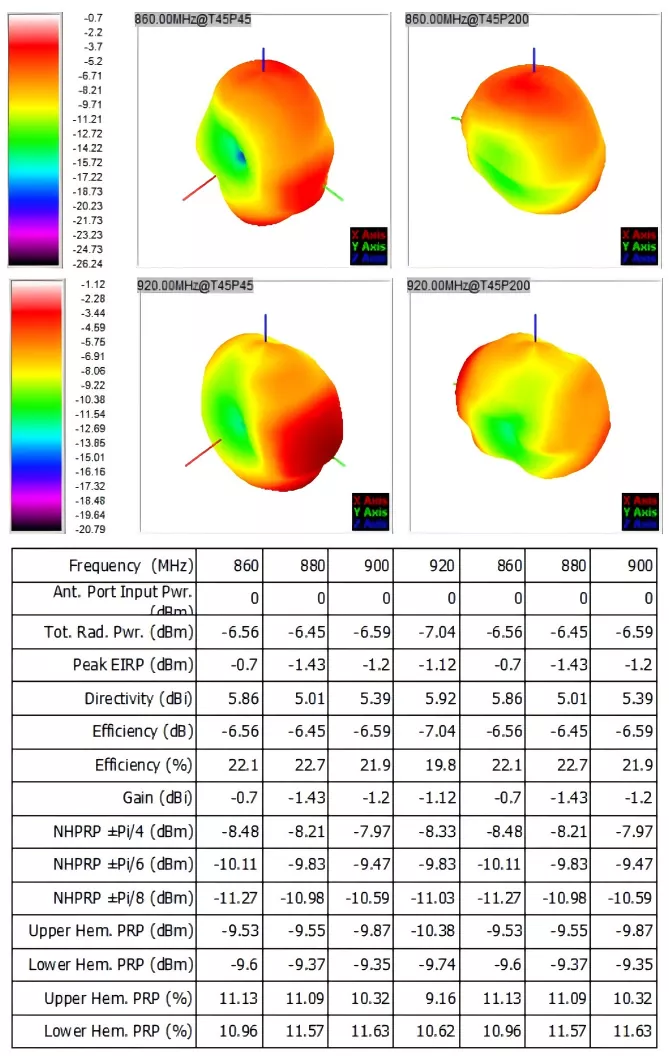

Kabeh paramèter minangka asil tes kamar anechoic RF ing omah. Saben kumpulan antena LoRa dilengkapi lembar uji pabrik kertas, sing bisa digunakake kanggo nrima proyek, deklarasi pabean ekspor, verifikasi kualifikasi Partai A:

Pandhuan tuku

Akeh panuku IoT lan insinyur R&D milih model utamane adhedhasar rega, sing bisa nyebabake jarak transmisi sing ora cukup, karusakan ruangan, kerja ulang proyek, lan tambah biaya mengko.

Nalika tuku Qianmu Communication LoRa Antena, model bisa dipilih miturut papat faktor utama:

1. Pilih Miturut Requirements Pita frekuensi

Kanggo ekspor Eropa lan proyek kotamadya domestik, pita 868MHz luwih disenengi. Pita 433MHz cocok kanggo aplikasi lahan pertanian domestik lan piranti sensor 433MHz industri.

Kanggo proyek jaringan hibrida multi-band, pilih antena eksternal LoRa dual-band 433/868–920MHz kanggo ndhukung piranti beda karo siji antena.

2. Pilih According to Operating Environment

Kanggo kamar garing ing jero ruangan lan kantor, model standar bisa dipilih miturut kondisi aplikasi.

Kanggo lahan pertanian ruangan, lampu jalan kotamadya, lan lingkungan asor dhuwur utawa uyah pesisir, pilih model anti banyu lan tahan cuaca IP65 kanggo nyegah banyu mlebu lan gagal.

Kanggo wilayah kanthi suhu sub-nol ing wilayah lor, konfirmasi manawa produk kasebut ndhukung operasi suhu rendah ≥-40°C.

3. Pilih Miturut Transmission Distance Requirements

Kanggo peralatan njero ruangan jarak cendhak, antena murah bisa dipilih.

Kanggo aplikasi ngawasi ruangan ing lahan pertanian lan taman sing ambane sawetara kilometer, antena dual-band dhuwur-gain kudu digunakake kanggo nyuda investasi gateway.

4. Pilih Miturut Proyek Requirements

Kanggo tes laboratorium lan proyek jangka pendek, model standar sing cilik bisa dituku.

Kanggo proyek skala gedhe jangka panjang kayata kutha cerdas lan pertanian cerdas, kustomisasi akeh kanthi logo sing dicithak layar lan antarmuka khusus bisa dipilih kanggo njaga tampilan peralatan sing konsisten lan nyuda biaya operasi lan pangopènan jangka panjang.

FAQ

Q1: Apa antena eksternal LoRa iki ndhukung pita frekuensi 433MHz lan 915MHz bebarengan?

A1: Antena eksternal LoRa Qianmu Communication nyakup jangkoan lengkap 430-440MHz, 860-930MHz, lan cocog banget karo band ISM mainstream 433MHz, 868MHz, lan 915MHz. Antena siji bisa diadaptasi menyang piranti LoRa ing macem-macem wilayah.

Q2: Apa antarmuka antena, LOGO omah lan kemasan ekspor bisa disesuaikan?

A2: Kanthi customizable. Minangka Pabrik sumber, kita bisa ngganti macem-macem jinis antarmuka RF kayata SMA / BNC / N / IPEX ing dikarepake, ndhukung printing layar sutra LOGO account customer ing Nihan, kothak werna ekspor Inggris netral khusus, lan jumlah minimal pesenan kanggo OEM / ODM pesenan adat bisa flexibly rembugan.

Q3: Kepiye carane bisa ngonfirmasi jarak transmisi nyata antena eksternal LoRa? Apa kita bisa nyedhiyakake data sing diukur?

A3: Nggih. Saben kumpulan antena eksternal LoRa dilengkapi laporan tes kamar anechoic frekuensi radio.
