Antena Panel Kab
Shenzhen Qianmu Communication Technology Co., Ltd. minangka sumber Produsen antena RF, Produsen Antena Panel China profesional. Antena holografik kita nutupi pita GSM / 4 G / 5 G / 2.4 G / 5.8 G / 433 MHZ, kanthi 14 kelas:: spesifikasi dhuwur-gain dbi.
Apa arah antena panel datar
Antena panel datar 14DBI sing dipasang ing tembok yaiku antena radiasi arah sinar sempit kanthi gain dhuwur, sing dirancang khusus kanggo jaringan WiFi jarak jauh njero ruangan, resepsi sinyal stasiun pangkalan ruangan, lan teknik amplifikasi sinyal nirkabel. Sinyal antena omnidirectional konvensional disebarake 360 ° lan jarak transmisi diwatesi; Antena arah gumantung ing reflektor mburi kanggo ngumpulake sinyal frekuensi radio lan konsentrasi energi frekuensi radio ing arah siji, kanthi signifikan ningkatake kemampuan transmisi jarak jauh. Antena dual-purpose indoor lan outdoor sing diproduksi massal kita duwe omah plastik sing disegel terpadu, anti banyu lan tahan bledug, ndhukung pemasangan tembok, kompatibel karo GSM, 4G, 5G, WiFi dual-band, 433 Internet of Things multi-frekuensi rendah, dilengkapi standar karo RG58 low-loss feeder, lan nduweni loro konektor RF internal lan N-panel umum. solusi kanthi jangkoan paling dhuwur ing teknik komunikasi lan proyek iot.
Cara Kerja Antena
Akeh pelanggan sing salah nganggep manawa desain panel datar mung kanggo tampilan. Nanging, antena panel datar arah entuk transmisi sinyal fokus lan resepsi liwat struktur multi-lapisan internal. Prinsip kerja bisa diverifikasi liwat peralatan uji coba profesional, kalebu analisa jaringan vektor, ruang anechoic RF, lan analisis simulasi elektromagnetik.
1. Radiasi Osilator lan Metal Reflector Beam-Fokus Prinsip
Osilator array internal tanggung jawab kanggo ngirim lan nampa sinyal RF. Reflektor logam sing dipanggonke ing mburi osilator nggambarake sinyal sing dipancarake mundur lan miring menyang arah ngarep, nyuda lebar sinar lan nambah konsentrasi sinyal. Struktur iki ngidini antena entuk kinerja gain dhuwur nganti 14dBi.
Perbandingan sing diukur: Antena omnidirectional 3dBi standar biasane nyedhiyakake jarak transmisi sekitar 300 meter ing lingkungan sing mbukak, dene antena arah 14dBi bisa nggayuh jarak transmisi sing stabil luwih saka 1,200 meter ing kahanan sing padha.
2. Multi-Band Resonant Matching Struktur
Osilator internal nganggo desain array multi-slot kanggo entuk kompatibilitas frekuensi sing amba. Ndhukung sawetara pita frekuensi nirkabel, kalebu jaringan seluler 700–960MHz, WiFi 2.4GHz/5.8GHz, lan aplikasi IoT 433MHz. Siji antena bisa ndhukung piranti nirkabel sing beda-beda tanpa ngganti asring, mbantu nyuda biaya persediaan lan nyederhanakake manajemen teknik.
3. Low-Loss Signal Transmission karo RG58 Feeder Kabel
Antena nggunakake kabel feeder coaxial RG58 kanthi struktur pelindung lapisan ganda kanggo nyuda mundhut sinyal nalika transmisi. Malah kanthi jarak instalasi kabel sing luwih dawa, rasio gelombang ngadeg tetep stabil, nyegah atenuasi sinyal sing signifikan amarga kabel jarak adoh.
4. Desain Proteksi ruangan Anti-Interferensi
Enclosure digawe saka bahan ABS sing tahan api lan duwe struktur sing disegel kanggo nglindhungi komponen internal saka udan ruangan, bledug, lan gangguan elektromagnetik industri. Desain iki nyegah oksidasi osilator lan drift kinerja sinyal sajrone operasi ruangan jangka panjang.
Compatible Mounting Equipment lan Aplikasi
Antena panel datar arah kompatibel karo macem-macem terminal lan sistem rekayasa sing mbutuhake transmisi lan resepsi sinyal nirkabel arah jarak jauh. Iki digunakake kanthi akeh ing pirang-pirang industri, kalebu telekomunikasi, IoT, pemantauan keamanan, lan otomatisasi industri.

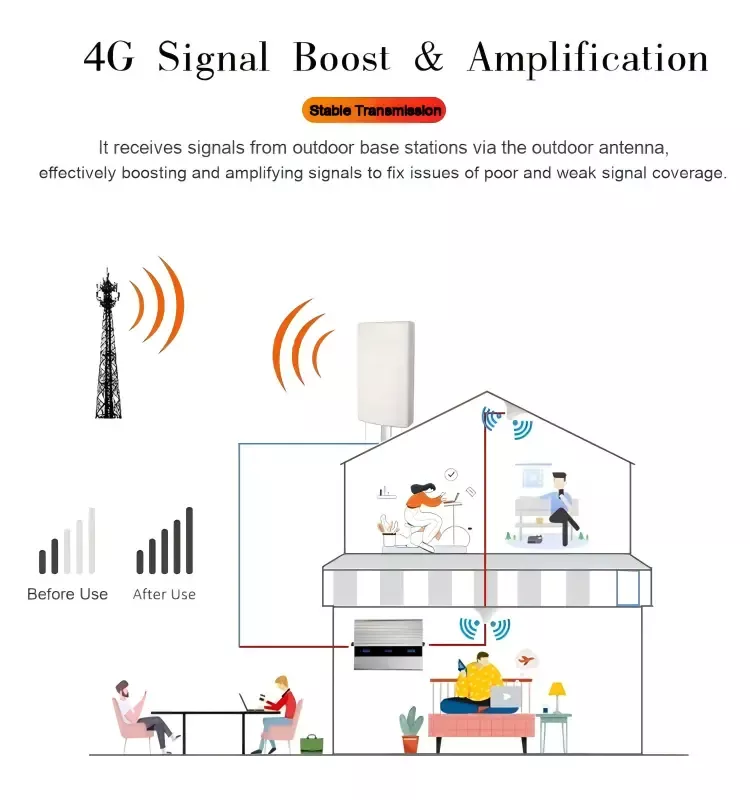

1. Peralatan Enhancement Sinyal Mobile
Kompatibel karo penguat sinyal 4G/5G, pengulangan sinyal seluler GSM, lan sistem jangkoan wilayah deso utawa pegunungan. Antena mbantu nambah kekuwatan sinyal nirkabel lan ngluwihi jangkoan komunikasi ing wilayah sing sinyal seluler lemah.
2. Peralatan Jaringan Jembatan Nirkabel
Cocog kanggo jembatan pemantauan nirkabel situs konstruksi, sistem jembatan WiFi jarak jauh pabrik, lan panyebaran LAN nirkabel taman, nyedhiyakake sambungan arah sing stabil kanggo komunikasi nirkabel point-to-point lan jarak adoh.
3. Terminal Akuisisi Data Nirkabel IoT
Dirancang kanggo piranti ngawasi lemah 433MHz, gerbang IoT ruangan, lan modul transmisi data nirkabel jarak adoh, mbisakake transmisi sinyal sing bisa dipercaya kanggo ngawasi remot lan aplikasi sensing cerdas.
4. Sistem Transmisi Monitoring Keamanan
Ditrapake ing transmisi kamera nirkabel jarak jauh, ngawasi keamanan dalan, lan sistem pengawasan video tanpa awak ing area pabrik, ndhukung transmisi video nirkabel sing stabil ing jarak sing luwih dawa.
5. Perlengkapan Teknik Komunikasi Industri
Cocog kanggo jangkoan titik buta stasiun pangkalan ruangan, mbangun proyek komunikasi voltase rendah, lan sistem peningkatan sinyal garasi parkir lemah, mbantu nambah konektivitas nirkabel ing lingkungan sing kompleks.
Lembar spesifikasi teknis sing rinci
|
Klasifikasi Parameter |
Parameter standar antena 14DBI |
|
gain antena |
14 DBI |
|
Dhukungan band kerja |
433MHz, GSM, 4G LTE, 5G NR, 2.4GHz WiFi, 5.8GHz WiFi |
|
Impedansi standar |
50 Ω |
|
Ngadeg Bobby VSWR |
≤1.6 |
|
Sudut Beam |
Horisontal 60°, vertikal 45° balok arah sempit |
|
Feeder standar |
RG58 kabel coaxial tameng pindho |
|
Konektor RF opsional |
SMA internal pin, N konektor lanang |
|
Kelas perlindungan |
IP65 tahan bledug lan banyu, cocok kanggo panggunaan njero ruangan lan ruangan |
|
Suhu operasi |
-35 °C nganti +80 °C |
|
Cara instalasi |
Pemasangan sekrup sing dipasang ing tembok, pemasangan klem pole |
|
Bahan omah |
Plastik ABS tahan api tahan cuaca |
FAQ
Q1: Apa dawa feed lan konektor RF saka antena flat-panel arah bisa diganti?
A: Kustomisasi didhukung. Feeder antena standar bisa disesuaikan kanthi dawa saka 1 meter nganti 15 meter. Konektor SMA lanang lan wadon, N sirah, BNC bisa diganti yen perlu. Kanggo pesenan gedhe, LOGO ing cangkang bisa disaring sutra kanggo kustomisasi.
Q2: Apa antena panel datar iki bisa digunakake minangka penguat sinyal 4G lan jembatan WiFi?
A: Persis. Antena kita kalebu sawetara pita GSM / 4G / 5G / 2.4G / 5.8G, lan kompatibel karo Repeater sinyal, Bridges nirkabel, lan piranti transmisi data 433 iot. Siji pesawat antena kompatibel karo macem-macem piranti engineering.
Q3: Apa tembok logam lan struktur baja bakal mengaruhi sinyal antena?
A: Lembaran logam bisa nggambarake lan nglindhungi sinyal frekuensi radio. Nalika nginstal, permukaan radiasi ngarep antena kudu ngindhari area pelindung logam sing gedhe. Yen ora bisa ngindhari iki, bisa ditambahake antena tambahan kanggo nampa sinyal ing macem-macem titik, lan insinyur bisa menehi rencana pangaturan titik.
Q4: Kepiye carane ngatasi masalah yen sendi feeder rawan mlebu banyu lan sirkuit cendhak nalika digunakake ing njaba kanggo wektu sing suwe nalika musim udan?
A: Sawise instalasi, Lebokake tape electrical anti banyu watara posisi peserta logam. Antena sing dipasang ing kutub ruangan uga bisa disesuaikan karo sambungan anti banyu sing ditingkatake kanggo nyegah banyu udan saka eroding sendi.
