Antena Patch Keramik

Didhukung dening keahlian sing kuat ing teknologi komunikasi nirkabel, Qianmu Communication minangka produsen antena patch keramik Bluetooth berbasis China, pabrik asli, lan pemasok global, khusus ing R&D, produksi, lan kustomisasi solusi antena. Perusahaan fokus kanggo ngatasi tantangan umum antena Bluetooth tradisional, kalebu kinerja sinyal sing ringkih, kerentanan interferensi, konsumsi daya dhuwur, lan faktor wujud gedhe.

Kirim Pitakonan

Deskripsi Produk

Antena Patch Keramik Bluetooth minangka antena RF miniatur sing dibangun khusus kanggo pita komunikasi Bluetooth 2.4GHz. Iku nggunakake keramik dielektrik dhuwur minangka landasan inti lan diprodhuksi liwat suhu dhuwur lapisan-by-lapisan sintering lan tliti sirkuit logam etching.

Antena iki minangka komponen transceiver RF patch pasif. Ora mbutuhake kabel eksternal utawa area reresik gedhe sajrone instalasi.

Kanthi bahan dielektrik dhuwur lan struktur kompak, entuk transmisi sinyal Bluetooth sing efisien lan panrima ing papan sing winates nalika menehi kaluwihan kayata konsumsi daya sing sithik, kinerja anti-gangguan sing kuat, lan stabilitas sing dhuwur.

Iki digunakake kanthi wiyar minangka solusi antena sing dibangun ing dhuwur kanggo produksi massal piranti Bluetooth sing bisa dipakai, produk omah cerdas, terminal IoT, lan piranti Bluetooth sing dipasang ing kendaraan.

Cara Kerjane

Antena Patch Keramik Bluetooth Komunikasi Qianmu nganggo resonansi keramik dielektrik sing dhuwur lan struktur radiasi microstrip, kalebu substrat dielektrik keramik, patch radiasi logam permukaan, lan lapisan sing cocog karo lemah.

Struktur kasebut nyedhiyakake transmisi sinyal sing stabil, kontrol parameter sing tepat, lan kinerja sing dipercaya diverifikasi liwat tes laboratorium.

Resonansi Pita Precise

Nggunakake substrat keramik dielektrik dhuwur 9.2, antena kasebut cocog karo pita frekuensi Bluetooth lengkap 2400–2483.5MHz. Kanthi akurasi pencocokan pita nganti 99,6%, kanthi efektif nyuda offset frekuensi lan atenuasi sinyal, mbantu ngatasi masalah Bluetooth lag lan pedhot.

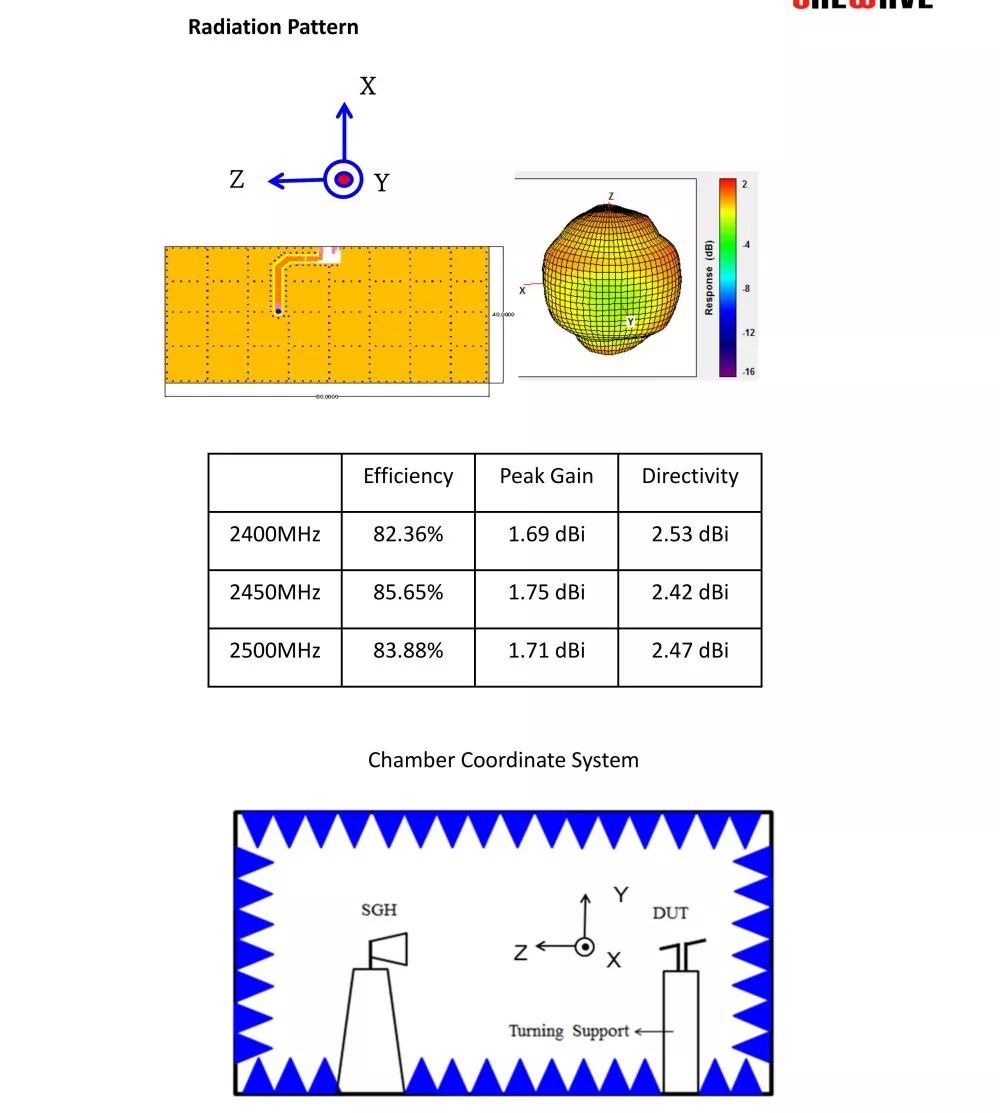

360° Radiasi Omnidirectional

Sirkuit microstrip presisi permukaan ngasilake medan radiasi elektromagnetik seragam kanthi keseragaman radiasi nganti 95%. Dibandhingake karo antena PCB biasa, iku Ngartekno nyuda titik wuta sinyal lan nyedhiyakake sambungan multi-sudut luwih stabil kanggo piranti.

Resistance Interferensi Elektromagnetik Kuwat

Bahan dielektrik keramik nyedhiyakake isolasi elektromagnetik sing ana, mbantu nyegah gangguan saka chip motherboard, pasokan listrik, lan gangguan baterei. Ing kahanan rumit, rasio sinyal-kanggo-noise tambah dening 4-6dB, nyediakake kinerja anti-gangguan luwih saka spring conventional lan antena PCB.

Low-Power Impedansi Matching

Antena nganggo standar 50Ω impedansi sing cocog karo rasio gelombang ngadeg ≤1.3, njamin mundhut sinyal sing sithik banget. Bisa nyuda konsumsi daya Bluetooth nganti 15%, saéngga cocog kanggo aplikasi BLE kurang daya lan syarat umur baterei sing dawa.

Operasi Stabil Ing Kisaran Suhu Wide

Struktur sintered suhu dhuwur sing terintegrasi nyedhiyakake stabilitas termal sing apik. Sawise tes siklus suhu dhuwur lan kurang saka -40 ° C nganti +85 ° C, panyimpangan frekuensi tetep ing ≤±2MHz. Antena njaga kinerja stabil ing lingkungan suhu dhuwur lan kurang.

Kompatibel karo peralatan

Antena patch keramik Bluetooth iki kompatibel banget karo kabeh kategori piranti komunikasi Bluetooth 2.4G, sing kalebu elektronik konsumen, omah sing cerdas, Internet industri, elektronik otomotif, piranti sing bisa dipakai, lan sapiturute. Bisa langsung tembelan kanggo produksi massal tanpa debugging sekunder:

• Piranti sing bisa dipakai kanthi cerdas: Jam tangan cerdas, band cerdas, headset Bluetooth, piranti sing bisa dipakai AR/VR, piranti anti-rugi Bluetooth

• Terminal omah sing cerdas: Sakelar cerdas Bluetooth, kunci lawang sing cerdas, sensor suhu lan kelembapan, piranti pangrasa awak manungsa, lampu cerdas, terminal remot Bluetooth

• Piranti IoT: modul daya rendah BLE, piranti jaringan Bluetooth Mesh, terminal akuisisi data nirkabel, modul sensor iot

• Piranti Bluetooth sing dipasang ing kendaraan: Tombol Bluetooth sing dipasang ing kendaraan, modul Bluetooth T-BOX sing dipasang ing kendaraan, terminal Bluetooth dashcam, piranti sensor nirkabel sing dipasang ing kendaraan

• Piranti nirkabel industri: terminal akuisisi Bluetooth industri, sensor pemantauan nirkabel kanggo lokakarya, modul debugging Bluetooth kanggo peralatan, piranti jaringan industri daya rendah

• Aksesori elektronik konsumen: Papan tombol lan mouse nirkabel, speaker Bluetooth, piranti cilik cerdas portabel, piranti transmisi nirkabel mini

Ceramic Patch Antenna

Spesifikasi Teknis

Kabeh parameter antena patch keramik Bluetooth saka Qianmu Communication diukur ing ruang anechoic frekuensi radio. Laporan tes lengkap diwenehake kanggo saben kumpulan produk, lan data kasebut bener lan bisa diverifikasi:

Item parameter	Parameter Teknis Standar
Jeneng produk	Antena Patch Keramik Bluetooth
Band operasi	2400MHz - 2483.5MHz (Bluetooth /BLE/Mesh full band)
gain antena	1.5 ~ 2.5 kelas:: dBi
Ngadeg Bobbi VSWR	≤1.3
Impedansi	50 Ω
Mode polarisasi	Polarisasi vertikal omnidirectional

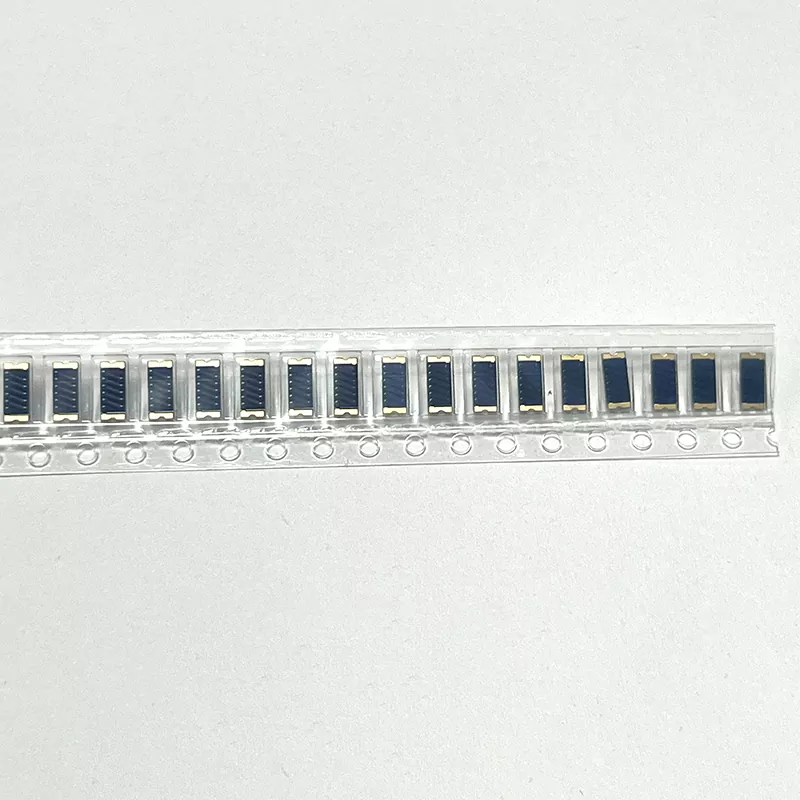

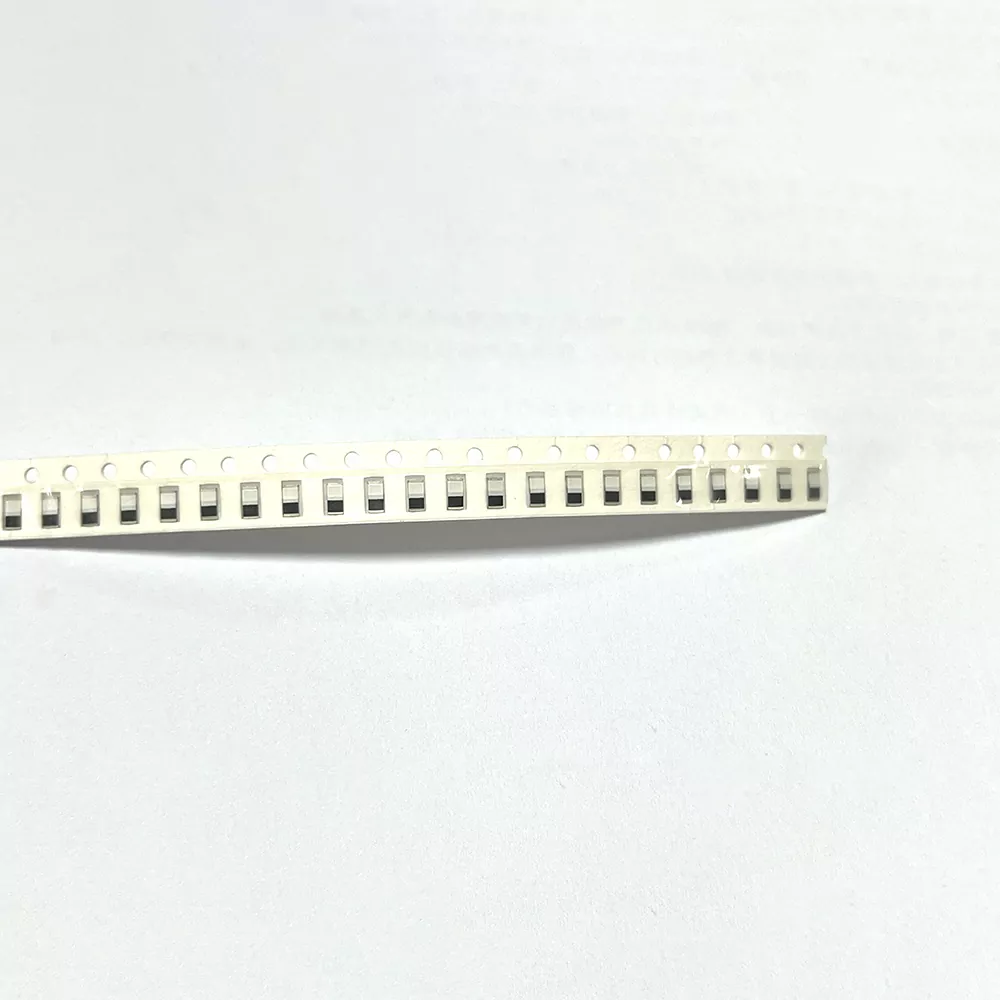

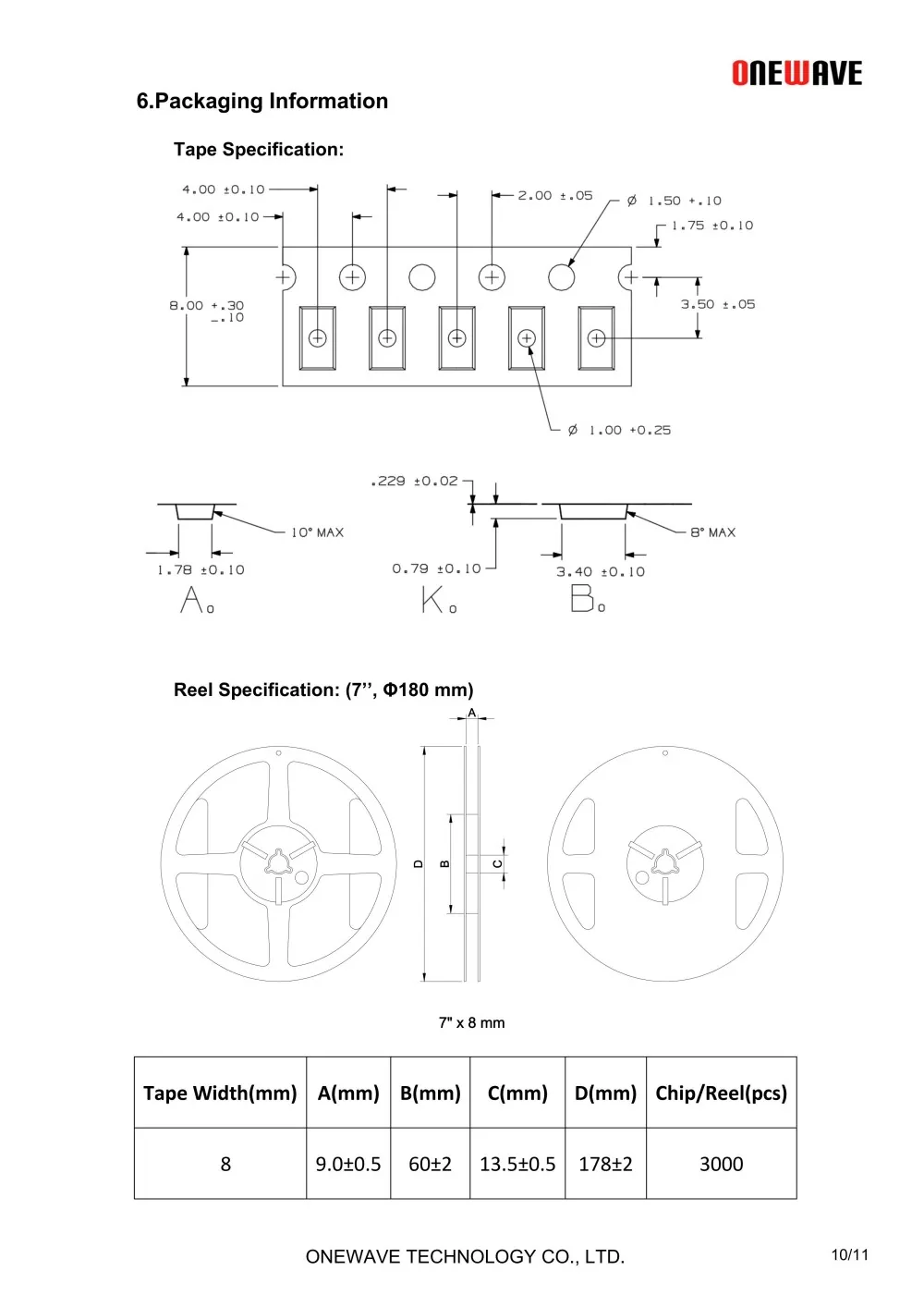

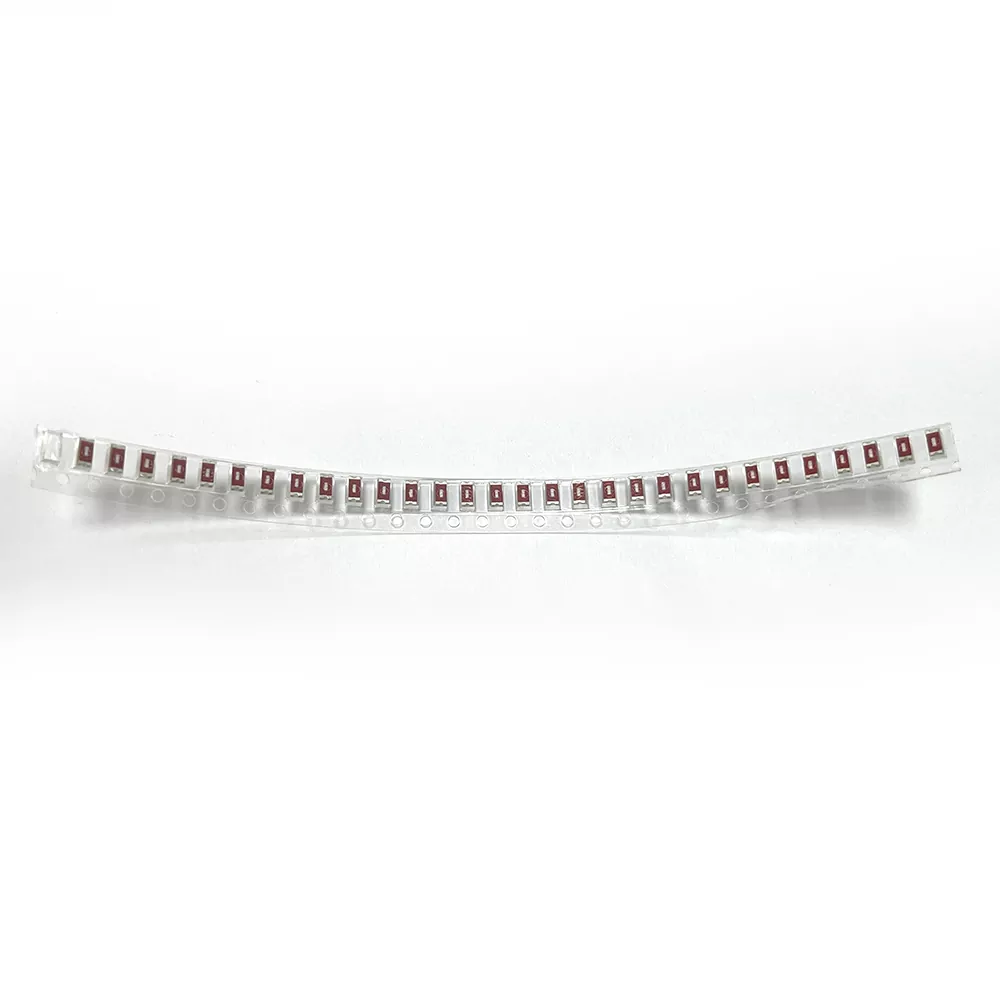

Metode packing	SMD lumahing gunung (ndhukung otomatis SMT lumahing gunung)
Suhu operasi	-40 °C nganti +85 °C
Suhu panyimpenan	-50 °C nganti +90 °C

Ceramic Patch Antenna

Skenario Aplikasi

Kanthi kaluwihan saka kinerja stabil, ukuran banget cilik, lan konsumsi daya Ultra-kurang, Qianmu Komunikasi Bluetooth Keramik Patch Antena wis digunakake Applied ing macem-macem proyèk produksi massal hardware pinter, karo akeh kasus aplikasi nyata bisa dilacak.

· Proyek Produksi Massal Piranti Smart Wearable: Diwenehi jangka panjang kanggo produsen headphone lan gelang domestik, ngganti antena musim semi tradisional. Iki ngrampungake masalah pedhot Bluetooth lan audio lag sing disebabake kanthi pas antarane piranti sing bisa dipakai lan awak manungsa, uga pamblokiran sinyal saka cangkang logam. Tingkat sukses sambungan piranti terminal wis tambah saka 87% dadi 99,5%.

· Jaringan Bluetooth Smart Home Full-House: Ditrapake kanggo kunci lawang sing cerdas, sensor cerdas, kontrol lampu, lan piranti omah cerdas liyane ing saindenging omah. Ndhukung jaringan Bluetooth Mesh skala gedhe, ngidini sawetara piranti bisa nyambung bebarengan tanpa gangguan. Stabilitas jaringan luwih apik tinimbang antena PCB biasa lan wis dileksanakake ing pirang-pirang proyek transformasi omah sing cerdas.

· Terminal IoT Daya Sedheng: Kompatibel karo piranti sensor IoT sing nganggo baterei. Kanthi konsumsi daya ultra-kurang, iku èfèktif ngluwihi umur piranti lan digunakake digunakake ing bangunan pinter lan proyek koleksi data nirkabel taman pinter, karo nul gagal sak long-term operasi ruangan.

· Terminal Smart Bluetooth sing Dipasang Kendaraan: Ditrapake kanggo tombol Bluetooth sing dipasang ing kendaraan, kamera dasbor, lan piranti sensor sing dipasang ing kendaraan. Iku tahan kanggo kondisi kendaraan atos, kalebu suhu dhuwur lan kurang lan geter, mesthekake sambungan Bluetooth stabil nalika nyopir tanpa pedhot utawa wektu tundha, lan kompatibel karo standar panggunaan kelas industri dipasang kendaraan.

· Piranti Monitor Nirkabel Industri: Sensor pemantauan industri bengkel lan terminal debugging nirkabel dicocogake kanthi batch kanggo nolak gangguan elektromagnetik saka motor lan peralatan bengkel, njamin transmisi data industri kanthi nyata lan stabil lan nyukupi syarat jaringan otomatisasi industri.

Perbandingan produk karo kanca-kanca

Antena Bluetooth mainstream ing pasar dipérang dadi patang kategori: antena on-board PCB, antena fleksibel FPC, antena musim semi, lan antena patch keramik. Akeh panuku lan pangembang hardware cenderung nggawe kesalahan nalika milih. Minangka Supplier antena Bluetooth Cina profesional, kita nggawe bandingaken multi-dimensi kanggo cetha nduduhake kaluwihan irreplaceable:

Dimensi Perbandingan	Antena patch keramik Bluetooth 1000 bolong	Antena ing papan PCB biasa	FPC antena fleksibel	Antena spring
stabilitas sinyal	Banget dhuwur, anti-gangguan kuwat, offset frekuensi kurang	Rata-rata, rentan kanggo gangguan motherboard, bias frekuensi dhuwur	Sedheng, rentan kanggo degradasi kinerja nalika mbengkongaken	Miskin, rawan penyimpangan lan pedhot nalika geter
kinerja konsumsi daya	Konsumsi daya ultra-rendah, kompatibel karo piranti daya kurang BLE	Konsumsi daya dhuwur, mundhut umur baterei dhuwur	konsumsi daya Moderate	Konsumsi daya ora stabil
Tahan cuaca lan kekiatan	Kelas industri, tahan suhu dhuwur lan kurang, tuwa lan geter	Mung cocok kanggo skenario suhu kamar njero ruangan	Iku rawan kanggo tuwa lan retak lan ora tahan panas	Iku rawan kanggo deformasi, karat lan duwe umur cendhak
Pemasangan pas	SMT patch, pas kanggo produksi massal otomatis tanpa headroom gedhe	A area nuntun darmabakti kudu dilindhungi undhang-undhang ing motherboard	Tempel manual, ora cocok kanggo produksi massal kanthi kacepetan dhuwur	Butuh akeh papan lan akeh watesan struktural
Konsistensi produksi massal	Kesalahan parameter batch sing dhuwur banget, minimal	Penyimpangan gedhe, banget kena pengaruh desain motherboard	Proses tancep nyebabake konsistensi sing ora apik	Welding manual ndadékaké kanggo konsistensi miskin

Panduan Pemilihan Produk

Akeh pangembang lan panuku hardware mung fokus ing ukuran lan ora nglirwakake kahanan kerja lan paramèter sing cocog, sing nyebabake produksi massal lan gagal terminal. Nalika milih antena patch keramik Bluetooth, sampeyan bisa cocog kanthi tepat miturut telung dimensi inti:

• Pilih adhedhasar syarat daya piranti: Kanggo baterei-powered BLE piranti kurang daya lan piranti wearable, prioritize Ultra-low daya standar antena Keramik Ngartekno nambah urip baterei piranti; Kanggo piranti plug-in, pilih versi sing ditingkatake kanthi gain dhuwur.

• Pilih adhedhasar kondisi operasi: Kanggo peralatan sipil suhu normal njero ruangan, model biasa ditrima; Kanggo peralatan sing dipasang ing kendaraan, ruangan lan industri, model anti-getaran suhu lebar industri kudu dipilih. Dheweke bisa tahan lingkungan sing atos lan kinerja ora bakal rusak sajrone panggunaan sing suwe.

• Pilih adhedhasar struktur peralatan: Kanggo peralatan karo awak cilik banget lan ora ana headroom reserved, milih model gunung lumahing miniaturized; Kanggo piranti sing mbutuhake transmisi Bluetooth jarak adoh lan jaringan Mesh, pilih model khusus sing duwe bathi dhuwur, anti-interferensi dhuwur.

Ceramic Patch Antenna

FAQ

P1: Apa kauntungan paling gedhe saka antena patch keramik Bluetooth tinimbang antena biasa?

A1: Kaluwihan inti yaiku stabilitas dhuwur, konsumsi daya kurang, anti-gangguan kuwat, resistance kanggo suhu dhuwur lan kurang, konsistensi dhuwur ing produksi massal, sampurna ngarahake titik pain saka antena PCB umum lan spring antena kayata gangguan gampang, panyimpangan frekuensi gedhe, konsumsi daya dhuwur, lan resistance getaran miskin, utamané cocok kanggo produksi massal saka piranti industri mobil pinter lan dhuwur-mburi.

Q2: Apa antena iki ndhukung protokol daya rendah Bluetooth 5.0/5.1/5.3 BLE?

A2: Didhukung kanthi lengkap. Iki kompatibel karo kabeh versi protokol Bluetooth, kompatibel karo BLE energi kurang, jaringan Bluetooth Mesh, transmisi nirkabel universal 2.4G, lan kompatibel karo kabeh modul Bluetooth mainstream ing pasar.

Q3: Apa ukuran, parameter lan LOGO merek bisa disesuaikan?

A3: Ndhukung kustomisasi full-dimensi. Minangka Pabrik sumber, bisa nggoleki ukuran antena, impedansi, lan gain miturut syarat customer, ndhukung printing sutra-layar LOGO eksklusif customer ing omah, lan ngganti menyang OEM / ODM syarat produksi massal label pribadi.
