Antena Stempel Logam

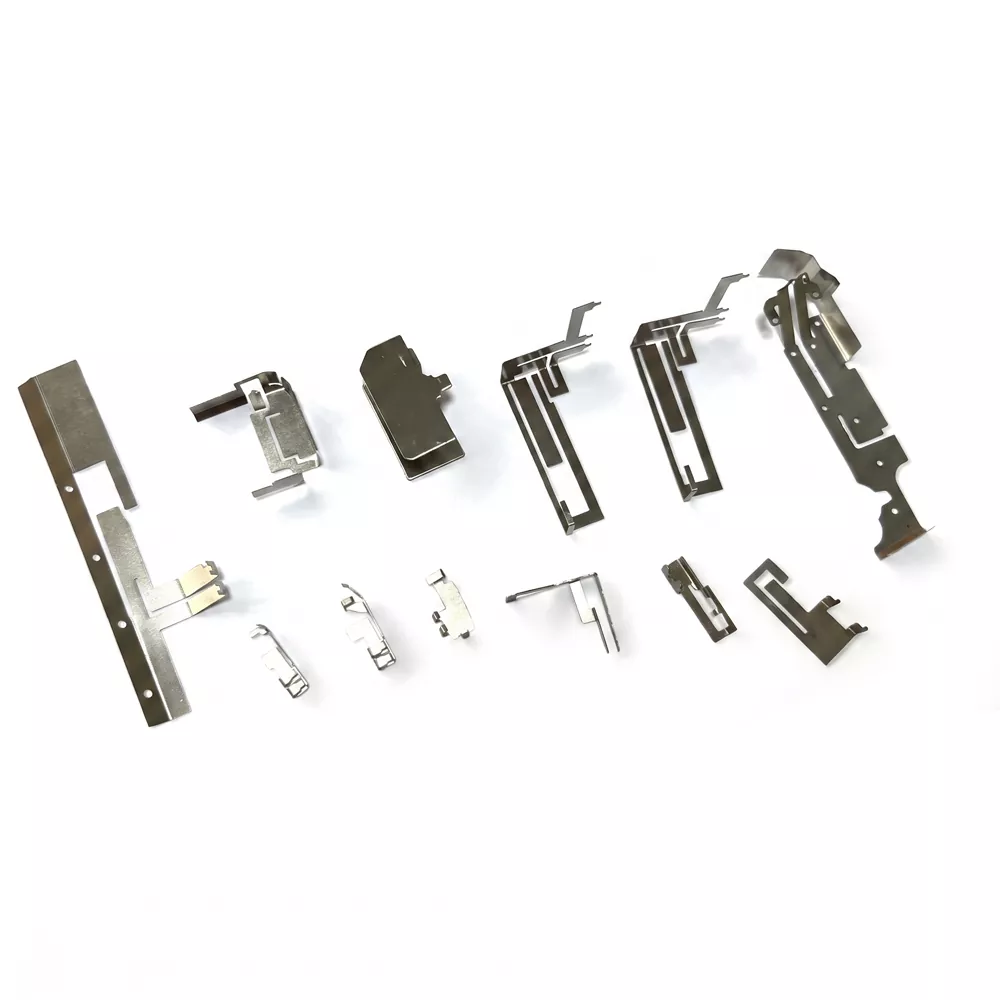

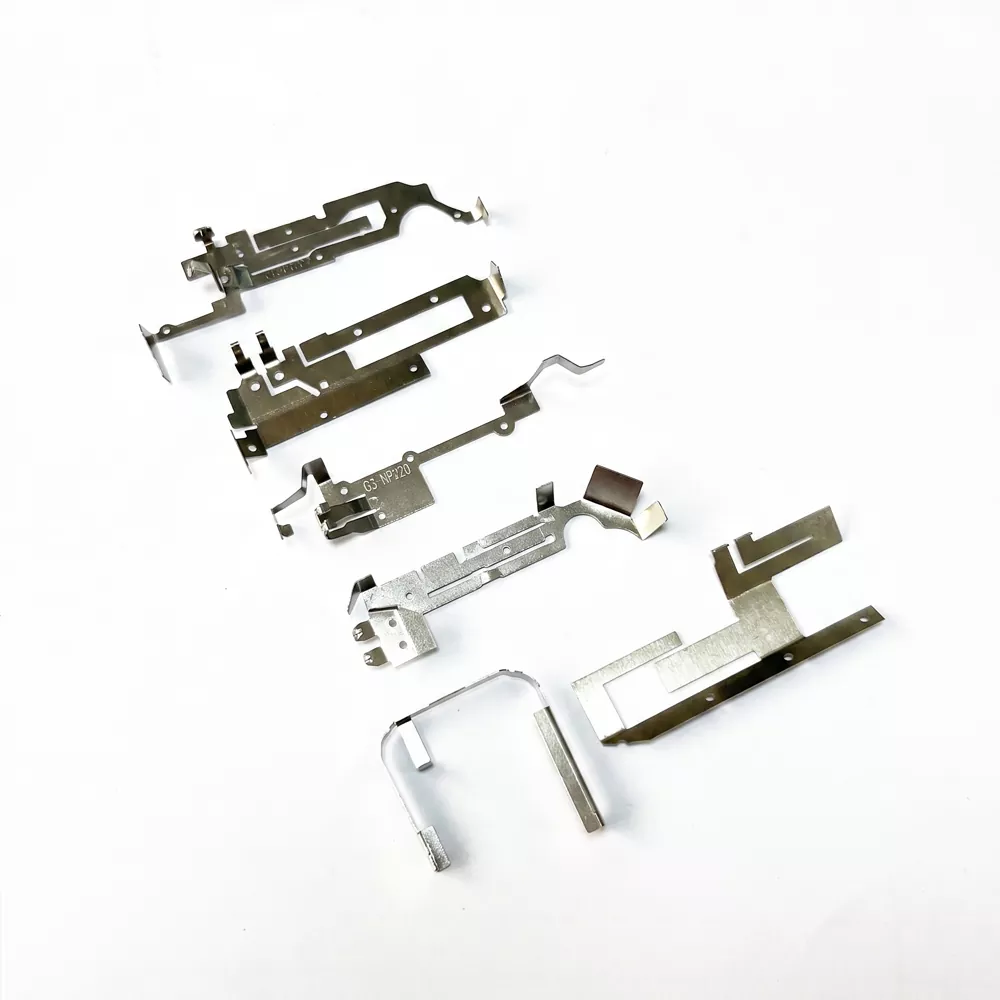

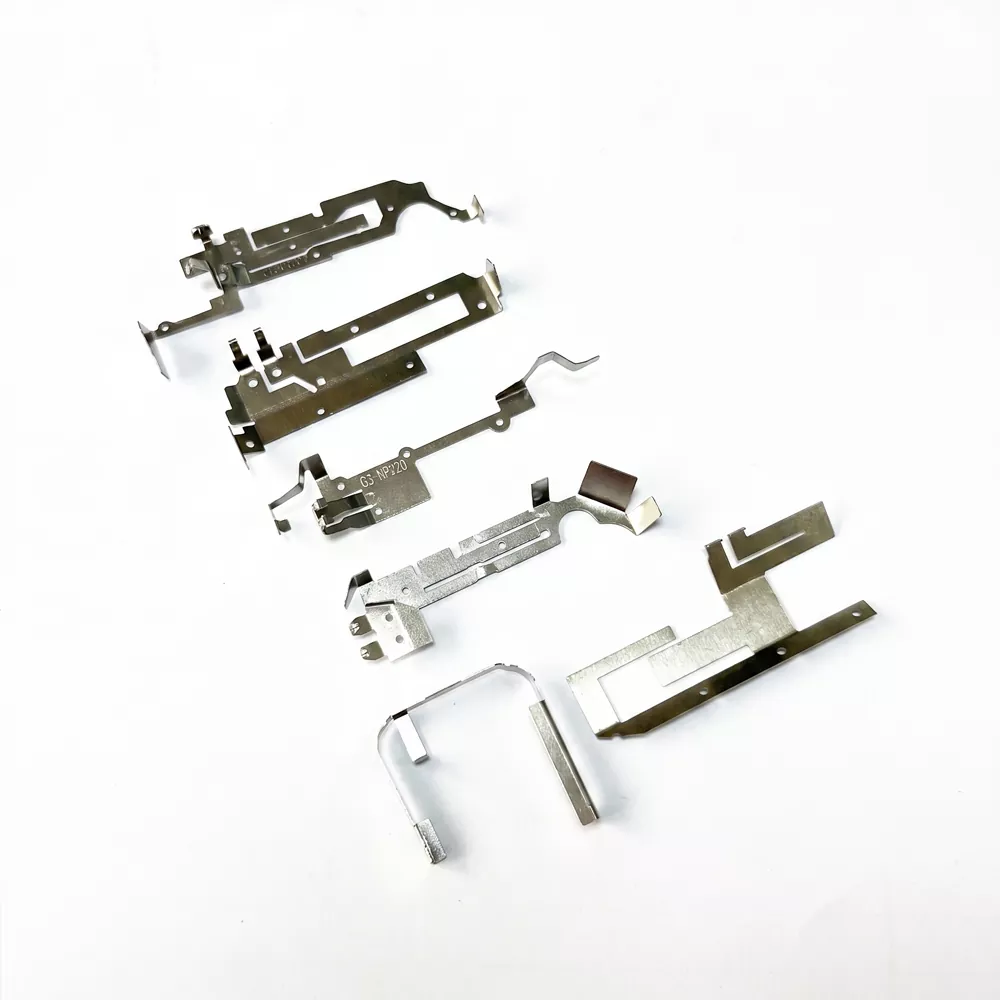

Antena Stamp Logam minangka komponen RF sing digawe saka baja tahan karat ultra tipis (kayata SUS301 utawa SUS304) utawa paduan tembaga nggunakake proses stamping presisi. Biasane kurang saka 1 mm ing kekandelan, iku dirancang kanggo salaras rapet kanggo sudhut mlengkung utawa lumahing piranti ora duwe aturan baku, nggawe cocok kanggo produk elektronik kompak.

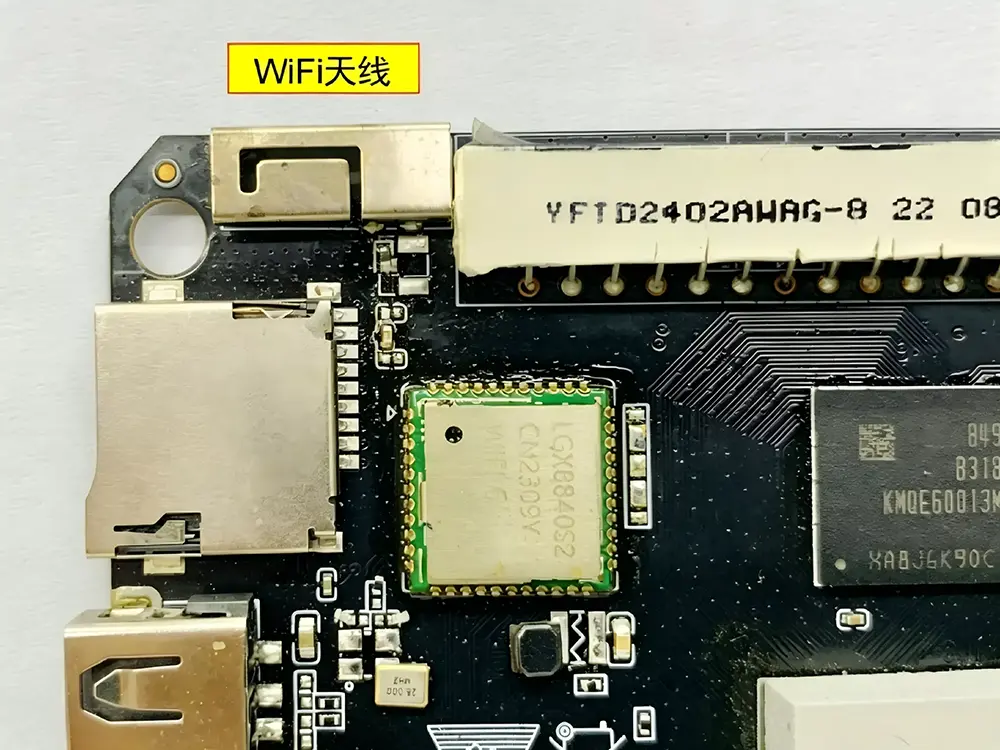

Antena iki beroperasi liwat résonansi elektromagnetik sing digawe kanthi geometri logam sing dirancang kanthi teliti. Sajrone instalasi, titik kontak ngisor dipencet menyang terminal antena PCB, mbentuk sambungan listrik sing dipercaya tanpa solder. Struktur kontak musim semi njamin transmisi sinyal sing stabil nalika nyerep stres mekanik liwat deformasi elastis, ndhukung daya tahan jangka panjang ing kahanan perakitan lan getaran sing bola-bali.

Spesifikasi Teknis Inti

Antena Metal Stamp dirancang kanggo aplikasi RF kompak kanthi impedansi sing dikontrol lan kinerja kontak mekanik sing stabil.

Kawontenan Test Standardized

Kanggo mesthekake konsistensi data, kabeh parameter RF lan mekanik diukur miturut kahanan standar ing ngisor iki:

Impedansi & Pengukuran VSWR

Diuji nggunakake Vector Network Analyzer (VNA) sing dikalibrasi kanthi sistem referensi 50Ω.

Lingkungan Kinerja RF

Pangukuran sing ditindakake ing papan bebas utawa lingkungan semi-anechoic kanthi bidang referensi standar.

Tes Kontak Mekanik

Antena dipasang ing tata letak pad PCB standar kanthi dhuwur kontak sing ditetepake lan pasukan penet sing dikontrol.

Kahanan Pengukuran Frekuensi

Frekuensi tengah dievaluasi sawise instalasi ing lampiran piranti perwakilan kanggo akun efek detuning.

Kawontenan Test Suhu

Siklus termal ditindakake saka -40 ℃ nganti + 85 ℃ kanthi ngawasi listrik sing terus-terusan.

Piranti sing ditrapake lan Skenario Aplikasi

Titik Sade Utama: Napa Pilih Antena Spring Hardware?

Desain Irit Ruang

Struktur profil sing kurang bisa cocog karo permukaan sing mlengkung utawa ora teratur, mbantu nggedhekake ruang internal kanggo baterei lan komponen liyane.

Majelis hemat biaya

Sambungan penet-pas kanggo kontak PCB ngilangake pangolahan soldering, ngurangi wektu Déwan lan biaya Manufaktur ing produksi massal.

Daya Tahan Mekanik

Struktur kontak elastis njaga kinerja listrik sing stabil ing getaran, kejut, lan stres mekanik sing bola-bali.

Desain Positioning Akurat

bolongan Alignment prangko (babak lan slotted) mesthekake posisi pas antarane titik feed antena lan PCB sak perakitan otomatis.

Pandhuan Instalasi lan Rekomendasi Teknik

Pandhuan instalasi ing ngisor iki diwenehake dening Shenzhen Qianmu Communication Technology Co., Ltd. kanggo mesthekake kinerja optimal Antena Stempel Logam ing aplikasi tingkat sistem.

1. Desain Positioning

Desain paling ora rong bolongan alignment ing struktur antena: siji bolongan bunder kanggo posisi utami lan siji bolongan elongated kanggo alignment sekunder. Jarak kudu cukup kanggo njamin stabilitas mekanik sajrone perakitan.

2. Requirements reresik

Tansah unsur radiating bebas saka komponen logam lingkungan lan bahan konduktif. Zona reresik sing tepat kudu dijaga kanggo nyuda efek detuning sing disebabake dening struktur sing cedhak. Fiksasi adesif bisa digunakake kanggo pemasangan sing stabil.

3. Kontrol Tekanan Kontak

Gaya kontak antarane terminal spring lan feed pad PCB kudu kontrol ing sawetara mechanical tartamtu. Tekanan sing ora cukup bisa nyebabake stabilitas kontak RF, dene tekanan sing berlebihan bisa nyebabake deformasi permanen saka struktur kontak.

4. Sistem-Tingkat Tuning

Sawise dipasang menyang piranti pungkasan, kinerja antena bisa owah amarga kopling karo kurungan lan komponen ing sakubenge. Penyetelan pungkasan nggunakake analisa jaringan vektor (VNA) dianjurake kanggo njamin akurasi resonansi ing tingkat sistem.

Kepiye Pilih Antena Spring Hardware sing Tengen?

Nalika milih Antena Stamp Logam, evaluasi kudu adhedhasar faktor desain utama ing ngisor iki:

Space Piranti kasedhiya

Ukur ruang internal kurungan lan pilih antena kanthi dawa, jembar, lan kekandelan sing cocog kanggo mesthekake pas mekanik.

Frekuensi operasi lan Bandwidth

Nemtokake pita komunikasi target (contone, WiFi, Bluetooth, utawa pita IoT sub-GHz). Kanggo desain pita sempit, kinerja antena bisa disetel kanthi apik liwat pangaturan struktur sajrone pembangunan.

Lingkungan Aplikasi

Kanggo panggunaan otomotif, ruangan, utawa industri, pilihan materi kayata SUS304 lan plating permukaan dianjurake kanggo nambah resistensi karat lan stabilitas suhu.

PCB lan Desain Déwan

Mesthekake alignment bener saka titik feed ing PCB. Pilih struktur pemasangan sing cocok (desain kontak pers utawa spring) kanggo nambah konsistensi perakitan lan ngasilake produksi massal.

Napa Pilih Shenzhen Qianmu Communication Technology Co., Ltd.

Shenzhen Qianmu Communication Technology Co., Ltd. fokus ing desain lan produksi solusi Antena Stempel Logam kanggo piranti nirkabel, ndhukung pangembangan OEM / ODM lan struktur antena sing disesuaikan kanggo macem-macem aplikasi RF.

Kapabilitas Manufaktur In-House

Stamping lan perkakas presisi dikontrol sacara internal, njamin konsistensi produksi sing stabil lan output sing bisa diukur.

Kustomisasi Aplikasi-Driven

Struktur antena bisa diatur ing geometri, elastisitas, lan perawatan permukaan kanggo cocog karo piranti lan syarat pager sing beda.

Kontrol Kualitas Tingkat Proses

Keandalan mekanik lan kinerja RF diverifikasi sajrone produksi, kalebu stabilitas kontak lan mriksa konsistensi listrik.

Dhukungan Teknik Sajrone Pangembangan

Bantuan teknis kasedhiya saka prototipe nganti produksi massal, kalebu panuntun dhumateng integrasi ing tingkat PCB lan sistem.

FAQ

Q1: Kepiye efisiensi sinyal antena klip logam?

A: Amarga ukuran sing kompak, efisiensi biasane antara 30% nganti 50%. Cocog kanggo aplikasi jarak cendhak lan sensitif biaya kayata piranti omah sing cerdas. Kanggo syarat jarak adoh, Qianmu Communications uga nyedhiyakake solusi antena sing dioptimalake.

Q2: Apa sing kudu ditindakake yen lug solder ditekan ing PCB lan kontak ora apik?

A: Priksa manawa dhuwur pad PCB sing bener lan tekanan peralatan sing tepat sajrone perakitan. Struktur spring dirancang kanggo kontak stabil, lan testing standar dileksanakake sadurunge kiriman.

Q3: Apa sampeyan ndhukung sampling kumpulan cilik?

A: Dhukungan lengkap. Minangka pemasok Antena Stempel Logam profesional, kita ngerti syarat sajrone fase R&D lan nawakake layanan prototipe sing fleksibel kanggo mbantu sampeyan ngupayakake validasi proyek kanthi cepet.

Q4: Apa mengaruhi kinerja Antena Metal Stamp?

 A: Kinerja utamané kena pengaruh tata letak PCB, ukuran lemah, logam lingkungan, lan struktur pager.

Q5: Napa frekuensi owah-owahan sawise instalasi?

A: Lingkungan logam lan bahan omah bisa nyuda resonansi, mbutuhake tuning tingkat sistem pungkasan.

Q6: Apa sing nyebabake kinerja kontak sing ora apik?

A: Dhuwur pad PCB sing salah utawa tekanan musim semi sing ora cukup bisa mengaruhi stabilitas listrik.

Q7: Apa sampeyan ndhukung prototyping? A: Ya, produksi sampel lan kustomisasi kelompok cilik didhukung kanggo validasi R&D.
