Antena LDS

LDS Antena (Laser Direct Structuring Antena) punika struktur RF basis 3D-MID diprodhuksi dening aplikasi aktivasi laser ing substrat plastik injeksi-nyetak, ngiring dening plating kimia Milih kanggo mbentuk tilas antena konduktif.

Proses kasebut ngidini pola konduktif ditetepake langsung ing komponen omah telung dimensi, ing ngendi geometri antena dipasang ing struktur mekanik tinimbang dirakit minangka bagean RF sing kapisah.

Boten kados antena prangko utawa sheet metal conventional sing mbutuhake soyo tambah diskrèt nang piranti, LDS Antena nggabungake struktur radiating menyang pager utawa pigura plastik internal, saéngga path antena kanggo tindakake geometri 3D Komplek nalika ngramut ciri electrical ditetepake.

Saka perspektif sistem, teknologi LDS belongs kanggo 3D-MID (Three-Dimensional Molded Interconnect Device), ing ngendi komponen cetakan siji bisa nggabungake fungsi struktural, konduktif, lan omah liwat metalisasi selektif saka permukaan sing diaktifake laser.

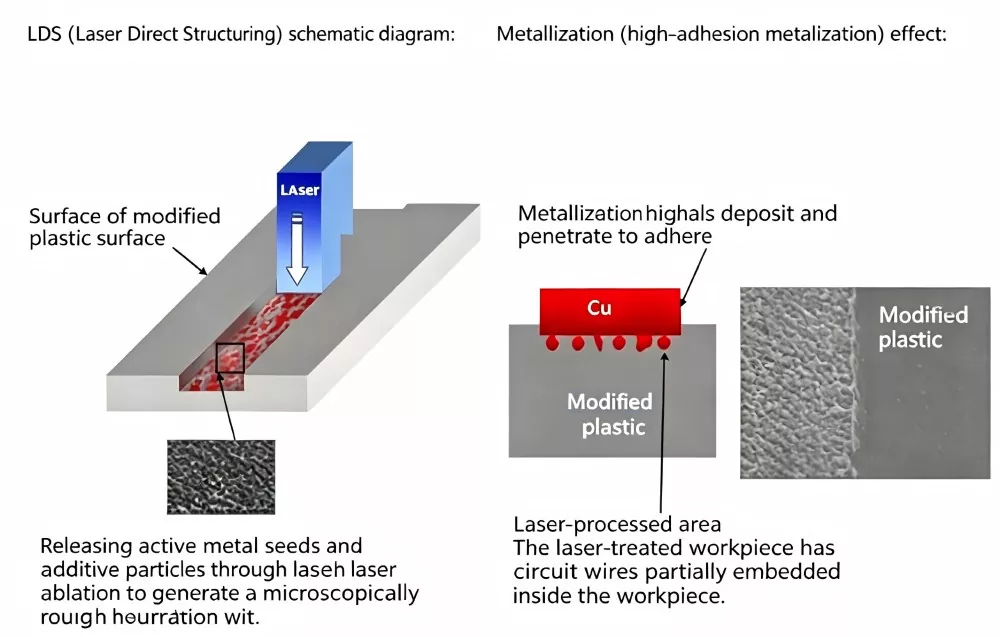

Prinsip Kerja

Proses manufaktur antena LDS bisa dipérang dadi patang langkah inti:

Langkah 1 - Molding Injeksi: Nggunakake plastik fungsi khusus LDS (ngemot aditif komposit logam-organik khusus), krenjang plastik telung dimensi utawa omah diprodhuksi liwat cetakan injeksi.

Langkah 2 - Aktivasi Laser: Komputer ngontrol gerakan laser miturut lintasan pola konduktif, nggambarake laser menyang permukaan komponen plastik telung dimensi lan ngaktifake pola sirkuit sajrone sawetara detik. Ing wilayah sing disinari dening laser, aditif kasebut diaktifake, nggawe permukaan kasar mikroskopis sing kondusif kanggo deposisi logam.

Langkah 3 - Plating Kimia: Selehake bagean plastik sing diaktifake menyang bathi plating kimia, ing ngendi logam kayata tembaga, nikel, lan emas diselehake kanthi selektif ing wilayah sing diaktifake, mbentuk jejak konduktif.

Langkah 4 - Majelis lan Testing: Omah LDS kanggo sirkuit antena disambungake kanthi listrik menyang motherboard PCB liwat kontak spring, pin, utawa konektor B2B. Sawise mriksa lengkap nggunakake analisa jaringan, perakitan kasebut dikirim.

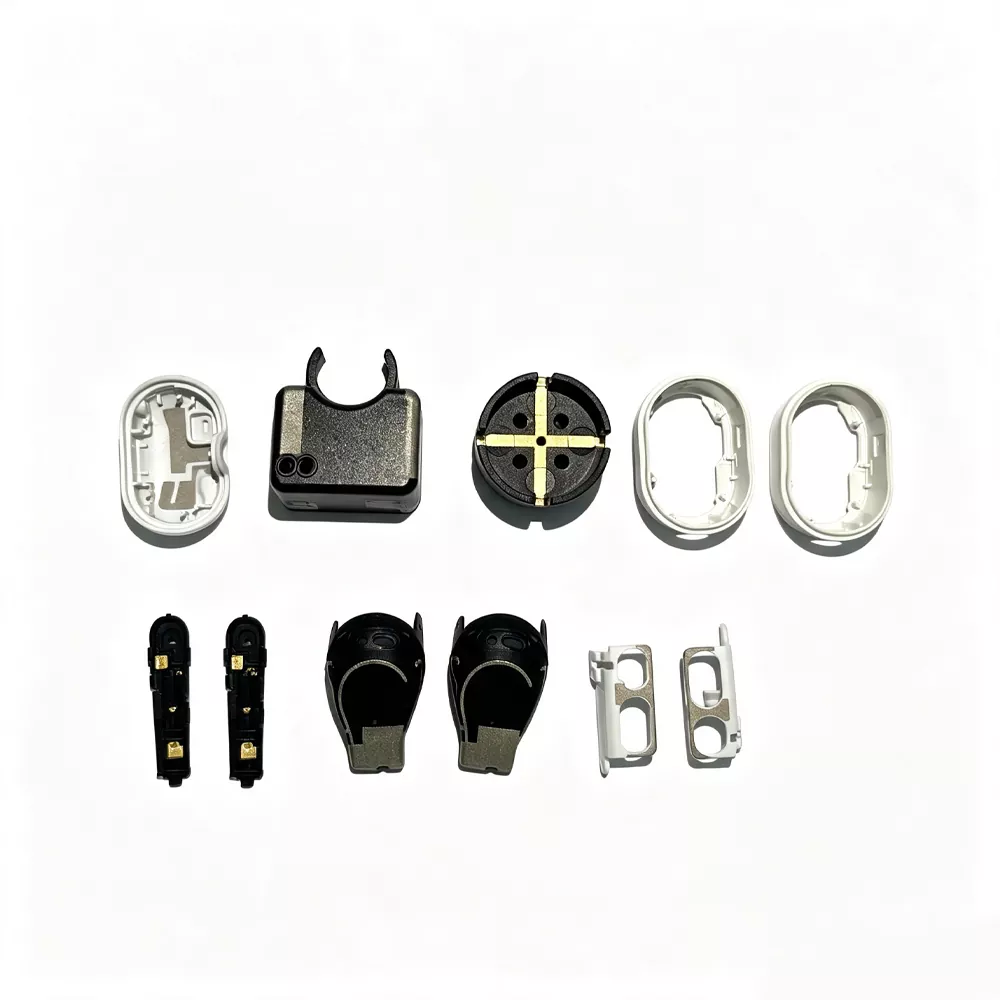

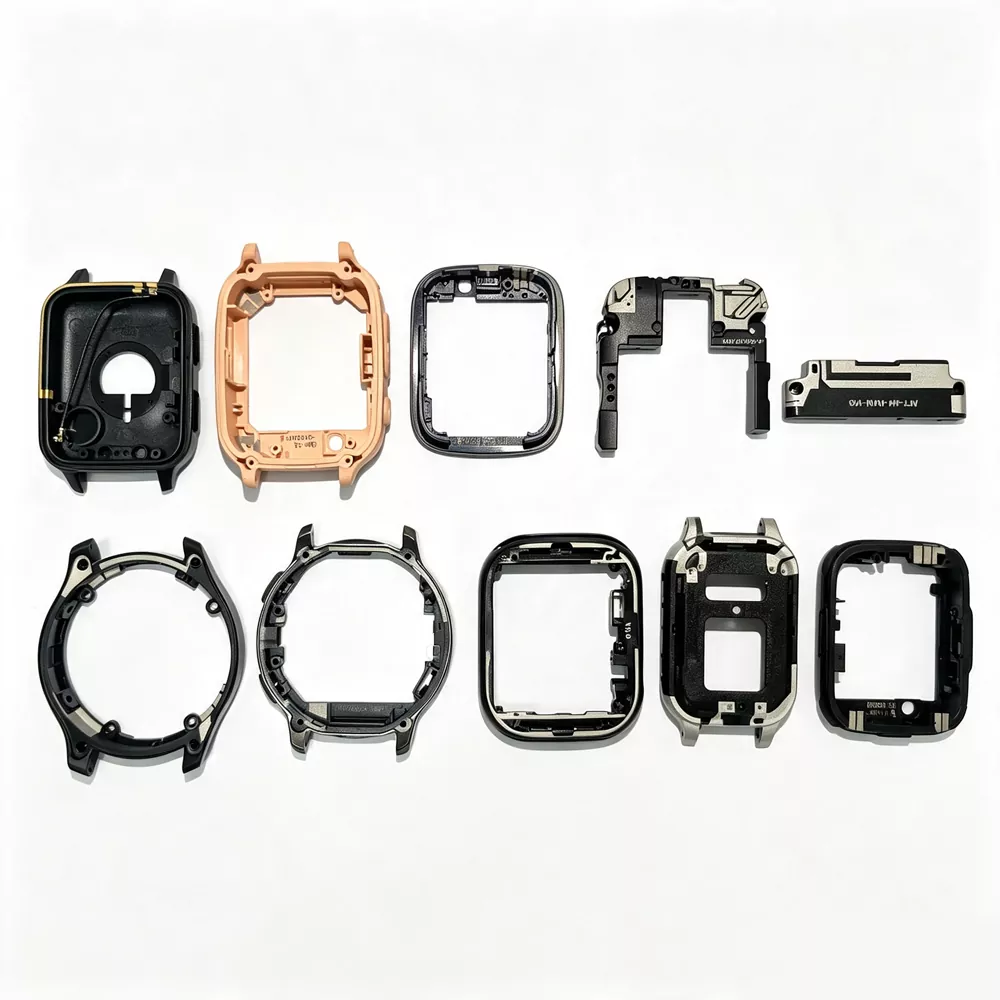

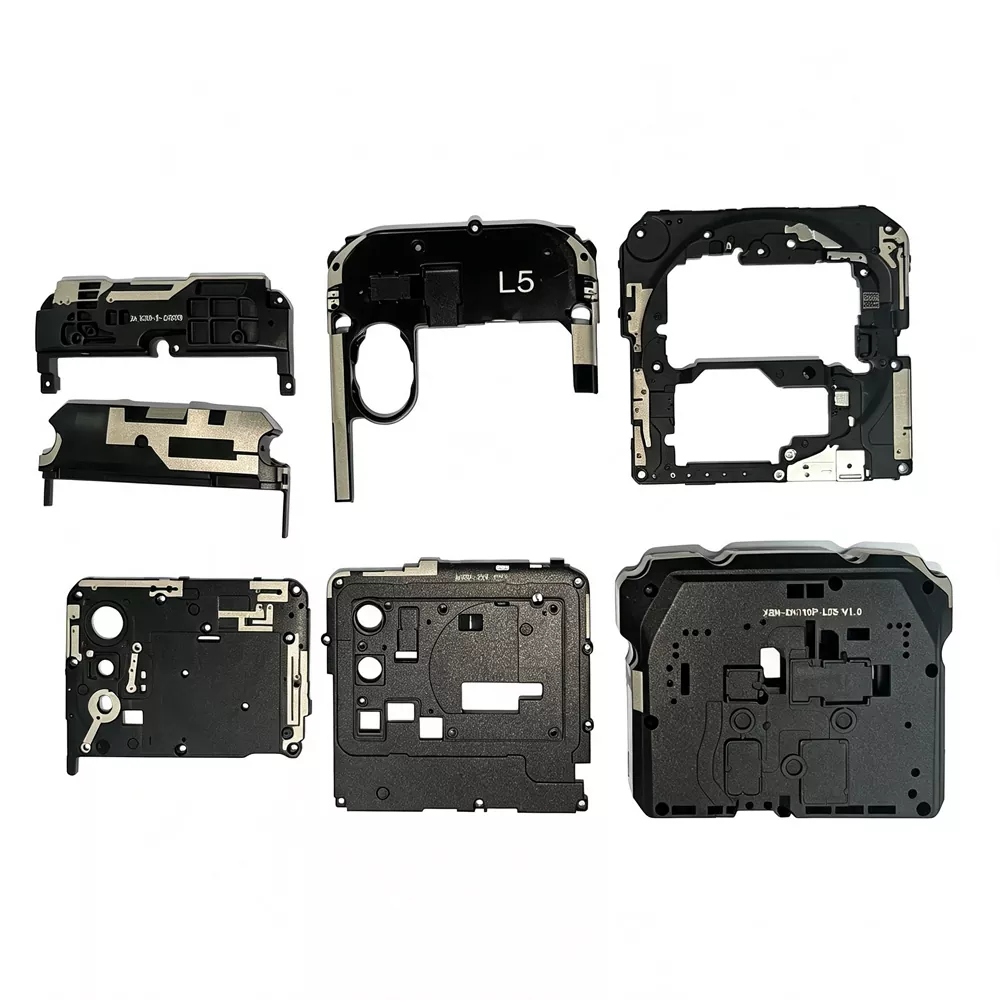

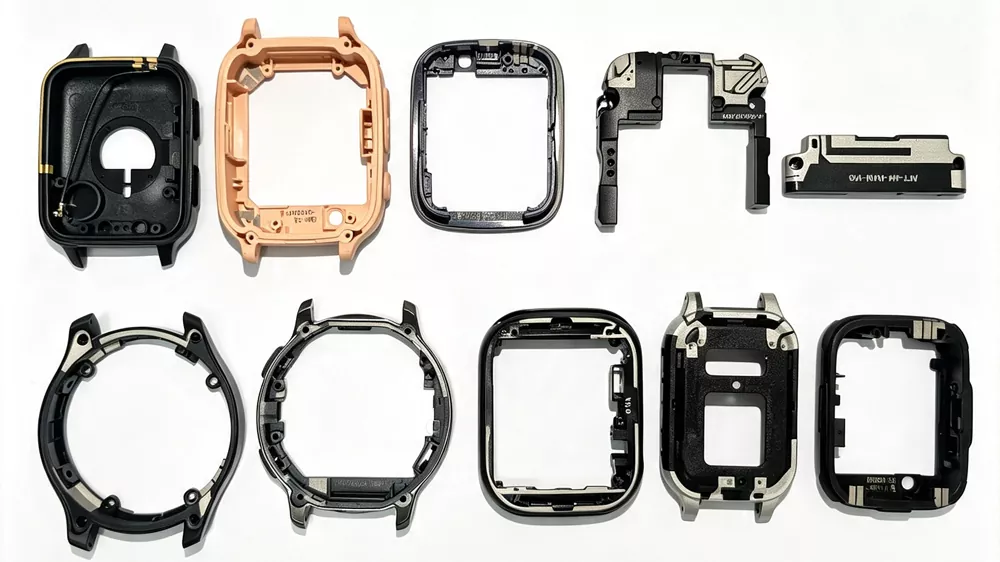

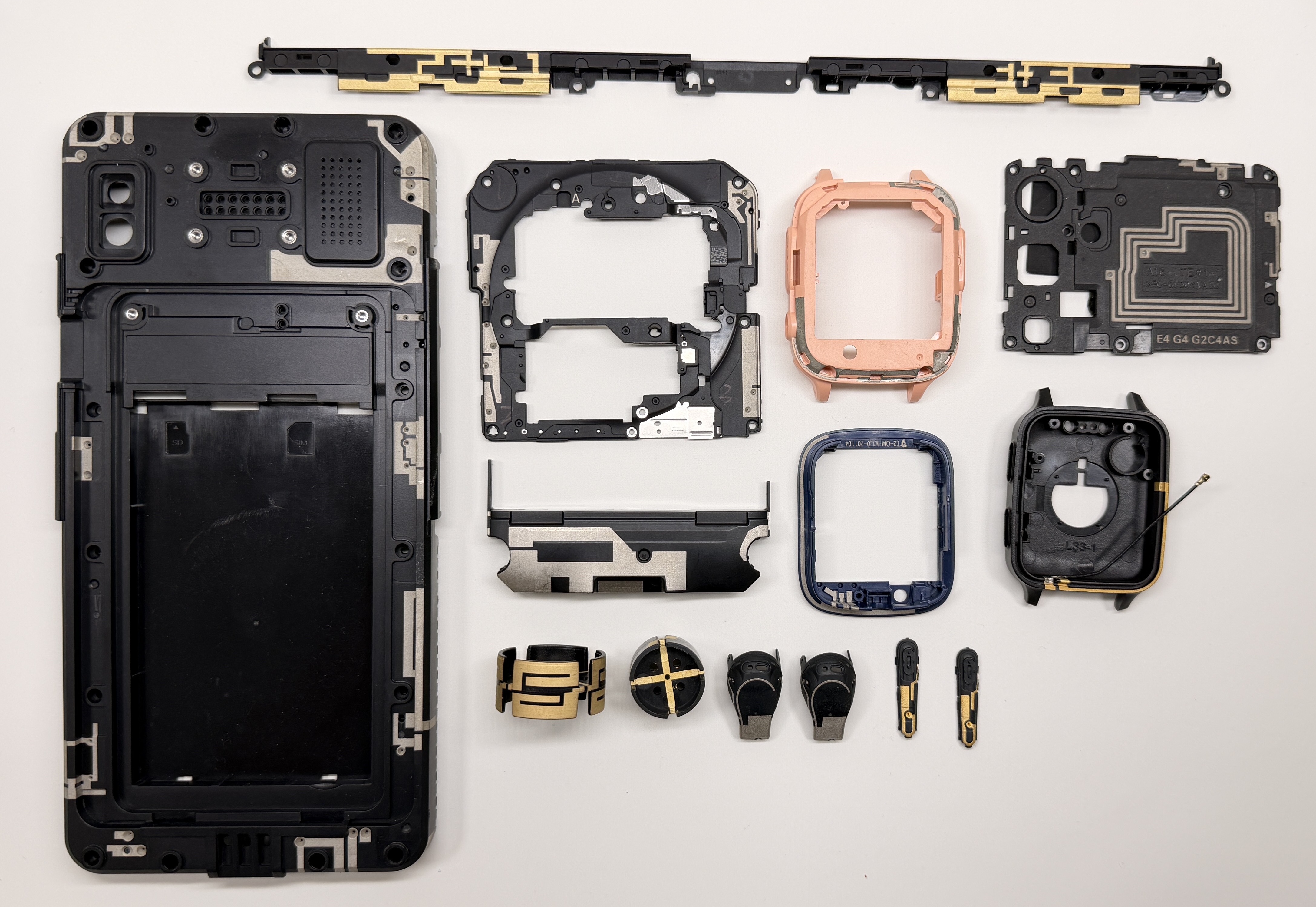

Piranti sing ditrapake

Teknologi antena LDS akeh digunakake ing pirang-pirang industri lan aplikasi nirkabel:

Titik Sade Inti

1. Kapabilitas integrasi papan sing dhuwur

Antena LDS bisa digabungake langsung menyang omah piranti utawa kurung struktural, mbisakake desain produk sing luwih tipis tanpa ngrusak kinerja RF kanthi signifikan. Reresik antena digayuh liwat pola 3D sing tepat ing substrat plastik, saengga cocog kanggo piranti nirkabel multi-band sing kompak.

2. Stabilitas produksi lan konsistensi proses

Penataan laser nyedhiyakake tingkat pengulangan sing dhuwur lan resolusi pola sing stabil, saengga cocok kanggo lingkungan produksi sing terus-terusan. Saben unit biasane divalidasi liwat tes RF, kanthi paramèter kunci kayata S11 diverifikasi kanggo njamin kinerja sing cocog ing target desain.

3. Suda gangguan RF internal

Wiwit pola konduktif dibentuk langsung ing omah piranti, struktur LDS nyuda katergantungan ing kabel internal lan nyilikake gangguan sing disebabake dening komponen logam sing ana ing njero pager.

4. Kapabilitas integrasi antena multi-band

Antena fungsional multipel (LTE / GSM / Wi-Fi / Bluetooth / GNSS) bisa digabungake menyang substrat 3D tunggal, nyuda jumlah komponen sakabèhé lan nyederhanakake arsitektur RF tingkat sistem.

5. Kapabilitas desain 3D RF fleksibel

teknologi LDS ndhukung implementasine saka geometri konduktif Komplek ing lumahing sudhut mlengkung, saéngga tata antena kanggo tindakake kontur mechanical nalika ngramut watesan RF ditetepake antarane band frekuensi beda.

Spesifikasi Teknis

Proses lan Pancegahan Laser Engraving

(1) Cathetan babagan Desain Sirkuit Konduktif

① Rute trace ing substrat LDS 3D kudu ngindhari transisi sudut landhep sing kerep. Ing struktur multi-pasuryan, nuntun terus-terusan ing lumahing jejer umume nambah stabilitas proses lan plating uniformity, utamané ing omah gedhe.

② Jembar jejak sing ditemtokake laser minimal biasane watara 0,2 mm, gumantung saka resolusi desain lan geometri substrat.

③ Jarak minimal antarane jejak konduktif jejer umume katahan ing ndhuwur 0,5 mm kanggo ngurangi risiko pembentukan jembatan plating nalika deposisi elektrokimia.

④ Reresik antarane wilayah konduktif lan wates pager biasane dikontrol ing skala sub-milimeter. Jarak buffer kira-kira 1-2 mm cedhak tembok rongga umume ditrapake kanggo nyuda kontaminasi pinggir sajrone pangolahan laser.

⑤ Geometri lumahing mengaruhi prilaku plating. Wilayah sing rata cenderung nyedhiyakake aktivasi laser lan konsistensi lapisan sing luwih stabil, dene permukaan sing mlengkung bisa nyebabake variasi ketebalan lan adhesi amarga beda cahya sudut.

⑥ Sawise structuring laser, bagean ditransfer langsung menyang electroplating kanggo nyilikake oksidasi lan kontaminasi lumahing sadurunge metallization.

（2）Persyaratan Panyimpenan Produk LDS Sadurunge Plating lan Coating

① Bagian sing diaktifake laser kudu disimpen ing kahanan kelembapan sing dikontrol (biasane ing ngisor 60% RH) lan ditransfer menyang plating sanalika aliran proses ngidini, kanggo nyuda resiko oksidasi permukaan.

② Kontak langsung karo permukaan sing diproses laser dihindari, amarga kontaminasi bisa mengaruhi kualitas deposisi logam sabanjure.

③ Nampan utawa perlengkapan khusus digunakake nalika nangani lan transportasi kanggo njaga stabilitas posisi lan nyegah karusakan permukaan utawa goresan mikro.

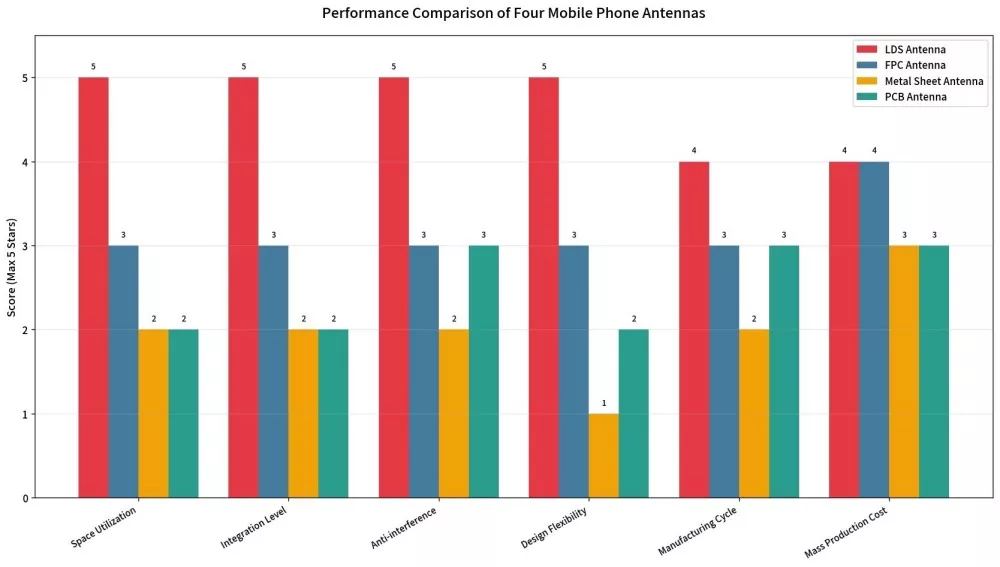

Bandingake karo kanca-kanca

Proses Kontrol Kualitas

1. Inspeksi Material sing mlebu: Nguji Konten Aditif Logam ing Partikel Plastik sing Dirancang Khusus kanggo LDS

2. Kontrol ngecor injeksi: Akurasi dimensi ± 0.05mm

3. Laser menehi: inspeksi optik otomatis AOI kanggo integritas sirkuit

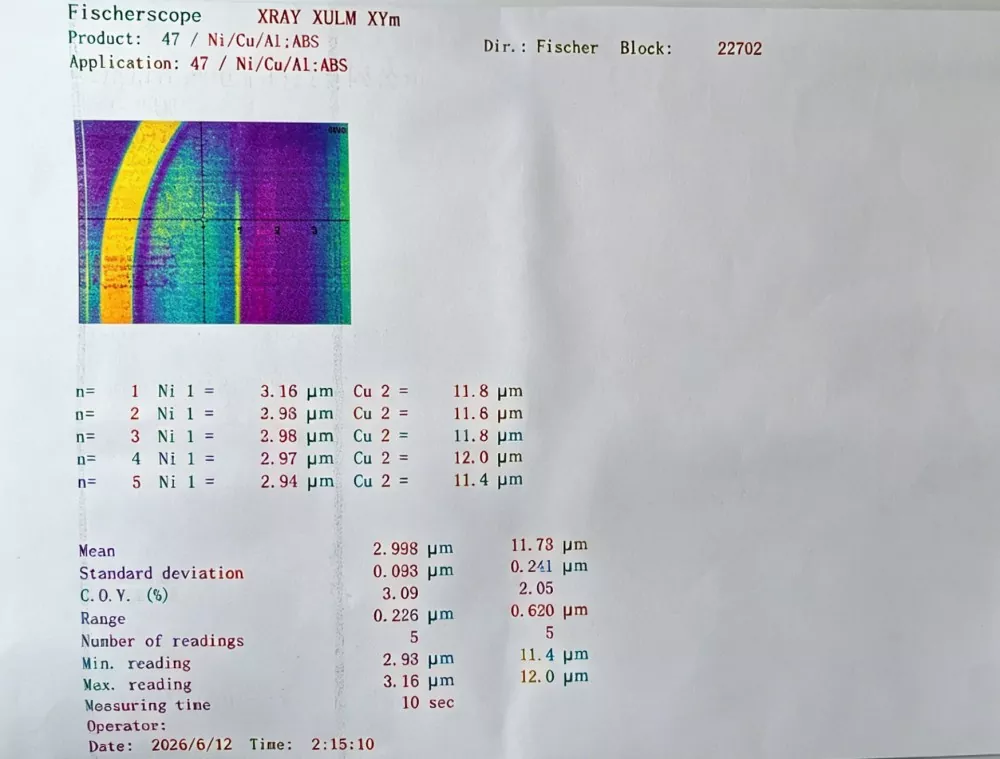

4. Plating kimia: Inspeksi keseragaman ketebalan lapisan (lapisan tembaga ≥ 5 μm, lapisan nikel / emas ≥ 0.1 μm)

5. Pengujian RF: Penganalisis jaringan nindakake pemeriksaan lengkap S11, VSWR, gain, lan efisiensi.

6. Inspeksi sampling linuwih: atus kothak Kabeh-kalebu testing adhesion

Minangka pemasok sing bisa dipercaya, saben batch produk kita dilengkapi laporan tes sing bisa dilacak bali menyang batch bahan mentah sing cocog.

Cara Pilih Produk Antena LDS

1. Ndeleng syarat pita frekuensi

Temtokake kanthi jelas pita frekuensi komunikasi sing kudu didhukung piranti—2G/3G/4G/5G Sub-6GHz, Wi-Fi 2.4G/5G/6E, GPS/GNSS, Bluetooth, NFC, lan liya-liyane. Pita frekuensi sing beda cocog karo desain rute antena sing beda.

2. Priksa papan instalasi

- Apa omah piranti duwe papan tata letak LDS sing cukup?

- Apa antena kudu tindakake nuntun ing lumahing sudhut mlengkung 3D? Sing persis ing ngendi LDS unggul.

3. Priksa pilihan substrate

Materi substrat kanggo antena LDS kudu plastik fungsional khusus LDS. Opsi umum kalebu PC, ABS, PC + ABS, lan LCP. Bahan sing beda-beda duwe kaluwihan lan kekurangan dhewe ing babagan resistensi suhu, konstanta dielektrik, lan kekuatan mekanik.

4. Priksa wektu timbal lan jumlah pesenan minimal.

Minangka pabrikan, kita nawakake:

- Tahap sampel: 10 Prototyping cepet

- Batch cilik: 100-1,000 pcs, pangiriman 2 minggu

- Produksi skala gedhe: Kapasitas saben wulan ngluwihi 100.000 unit, kanthi wektu pangiriman dijamin.

FAQ

P: Apa prabédan antarane antena LDS lan antena FPC?

A: Antena FPC minangka solusi sirkuit fleksibel sing dipasang ing piranti, mbutuhake papan planar khusus. AnAntena LDSlangsung laser-kastruktur menyang omah piranti utawa krenjang, saéngga adaptasi luwih apik kanggo lumahing 3D lan apik nggunakake papan. Uga nyedhiyakake kemampuan integrasi sing luwih dhuwur lan kinerja anti-interferensi sing luwih kuat dibandhingake karo solusi FPC tradisional.

P: Apa jumlah pesenan minimal kanggo kustomisasi?

A: Ora ana jumlah pesenan minimal sing dibutuhake sajrone tahap sampel. Kita ndhukung panjalukan sampel, produksi batch cilik wiwit saka 100 pcs, lan pesenan volume sing luwih gedhe adhedhasar syarat pelanggan. Minangka pabrik langsung, kita nyedhiyakake dhukungan produksi fleksibel ing macem-macem tahapan proyek.

P: Informasi apa sing dibutuhake kanggo kustomisasi?

A: Pelanggan bisa nyedhiyakake gambar CAD 3D piranti (format STEP utawa IGS), pita frekuensi target, tata letak PCB, lan jinis konektor. Tim teknik kita bakal nangani desain rute, optimasi simulasi, lan verifikasi prototipe.

P: Apa teknologi iki bisa ndhukung aplikasi gelombang milimeter 5G?

A: Nggih. Teknologi kasebut ndhukung desain antena kanggo pita frekuensi Sub-6 GHz lan gelombang milimeter. Solusi pungkasan bakal dioptimalake miturut struktur piranti, papan sing kasedhiya, lan kinerja frekuensi sing dibutuhake.

P: Apa umur layanan antena?

A: Tes keandalan nuduhake yen sawise 100 siklus termal saka -40 ℃ nganti + 85 ℃ lan tes suhu / kelembapan dhuwur ing 85 ℃ / 85% RH sajrone 168 jam, degradasi kinerja tetep ing ngisor 5% nalika adhesi tetep stabil. Urip layanan sing dirancang bisa ngluwihi 10 taun.

P: Apa sampeyan bisa nyedhiyakake dhukungan tuning antena?

A: Nggih. Kita nyedhiyakake layanan tuning lengkap, kalebu simulasi, prototipe, lan optimasi tingkat sistem, mbantu produk nyukupi syarat sertifikasi kayata CTA, CE, lan FCC.
