Antena Spring

Minangka Pemasok profesional, Qianmu Communication nawakake layanan antena spring helical presisi dhuwur sing disesuaikan. Digawe saka bahan premium. Baja karbon dilapisi nikel Digawe saka tembaga fosfor, nduweni konduktivitas sing luar biasa lan tahan korosi. Kita bisa dipercaya.Produsen ChinaWe nawakake solusi siji-mandeg wiwit saka prototipe nganti produksi massal, akeh digunakake ing IoT, remot kontrol, lan modul komunikasi nirkabel.

Kirim Pitakonan

Deskripsi Produk

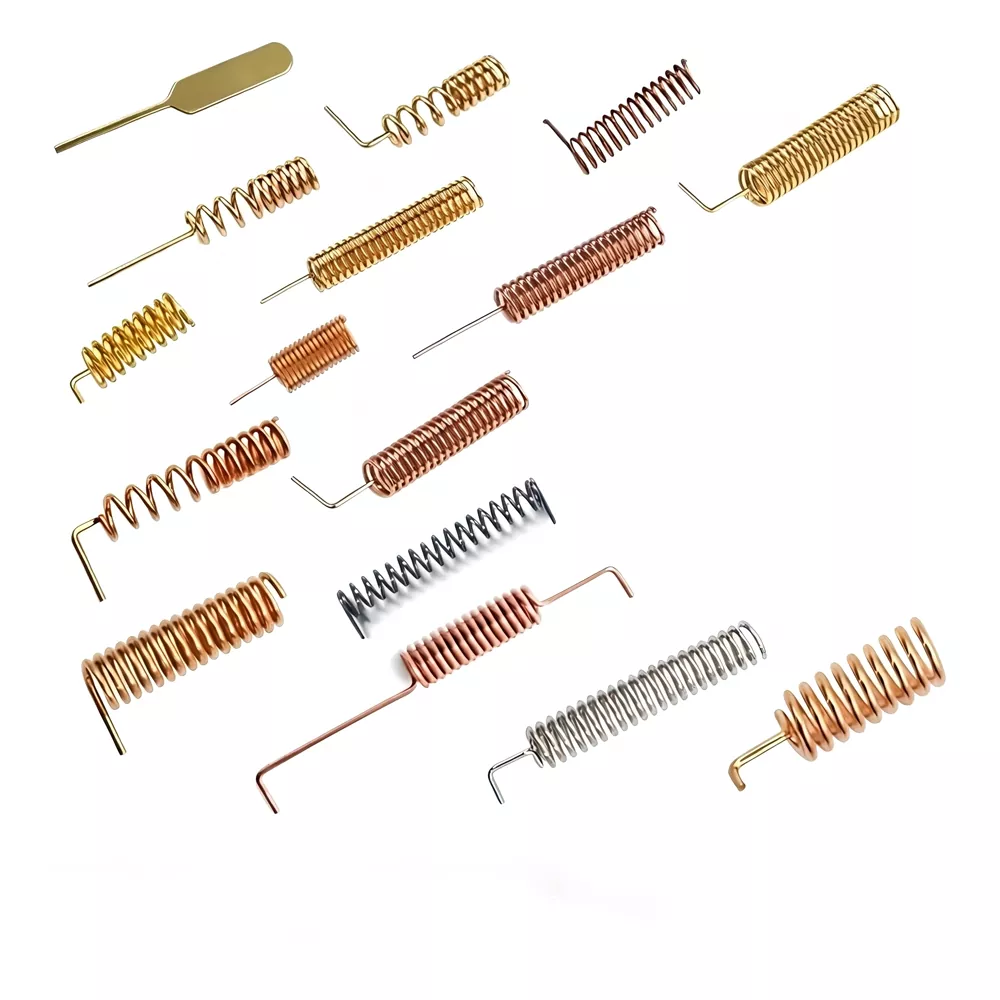

Antena spring (uga dikenal minangka antena heliks) minangka struktur antena ing ngendi konduktor logam ditabuh dadi bentuk spring spiral, nggunakake konduktor logam sing dikonfigurasi kanthi heliks minangka media transmisi sinyal. Iki nduweni desain impedansi 50-ohm lan kasusun saka telung komponen utama: kabel tembaga batin (digunakake kanggo ngirim lan nampa sinyal), kabel pelindung njaba (dirancang kanggo mblokir interferensi elektromagnetik eksternal), lan lapisan insulasi njaba (sing nglawan efek kapasitansi eksternal lan induktansi). Bebarengan, komponen kasebut mbentuk sistem tertutup kanthi kinerja anti-gangguan sing kuwat.

Shenzhen Qianmu Communication Technology Co., Ltd., perusahaan profesional sing spesialisasine ing R&D, manufaktur, lan dodolan antena produk komunikasi, wis melu banget ing lapangan antena nganti pirang-pirang taun lan setya nyedhiyakake solusi antena musim semi sing berkualitas tinggi kanggo pelanggan global.

Spring Antenna

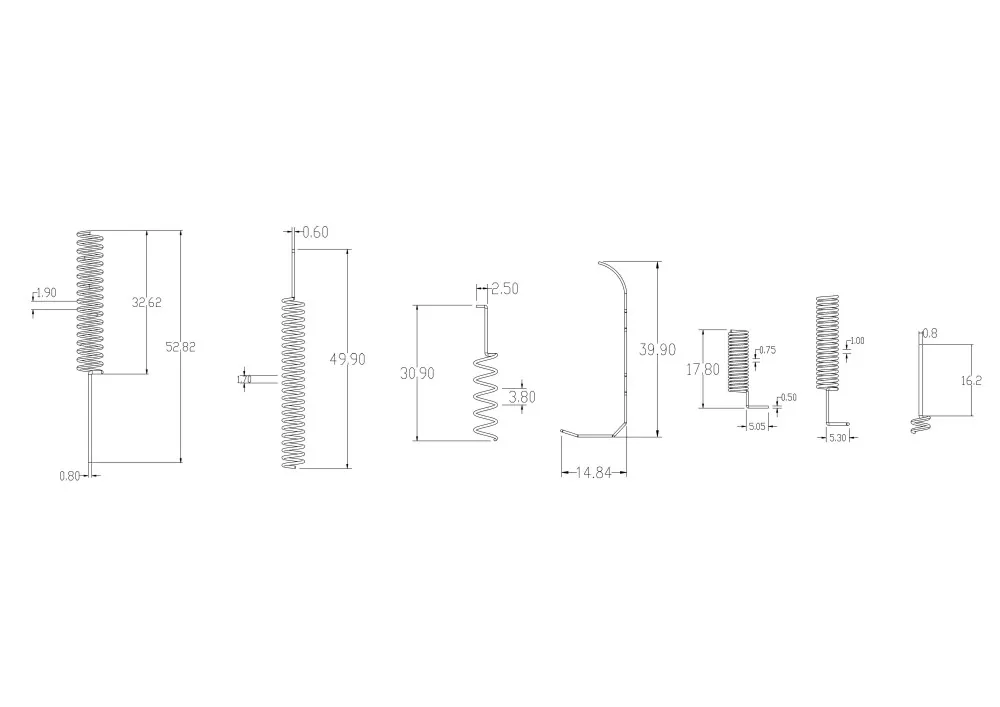

Spesifikasi Teknis

Antena spring Qianmu Communication nyakup pirang-pirang pita frekuensi mulai saka frekuensi rendah nganti dhuwur, nyukupi syarat macem-macem skenario aplikasi. Parameter teknis utama yaiku:

Parameter Item	Spesifikasi Range
Range Frekuensi	315MHz / 433MHz / 470MHz / 490MHz / 868MHz / 915MHz / 2.4GHz / GSM 824-2170MHz
gain	0,8 dBi ~ 3,5 dBi
Impedansi	50 Omega
VSWR	≤1.5 ~ ≤1.8
Polarisasi	Polarisasi Vertikal / Polarisasi Circular
Pola Radiasi	Omni-directional
Kapasitas Daya	Max 50W
Suhu operasi	-40 ℃ ~ +85 ℃
Efisiensi Antena	35~ 80% (gumantung ing lingkungan instalasi)
Bahan	Tembaga, Emas Plating, Nikel Plating, etc.

Spring Antenna

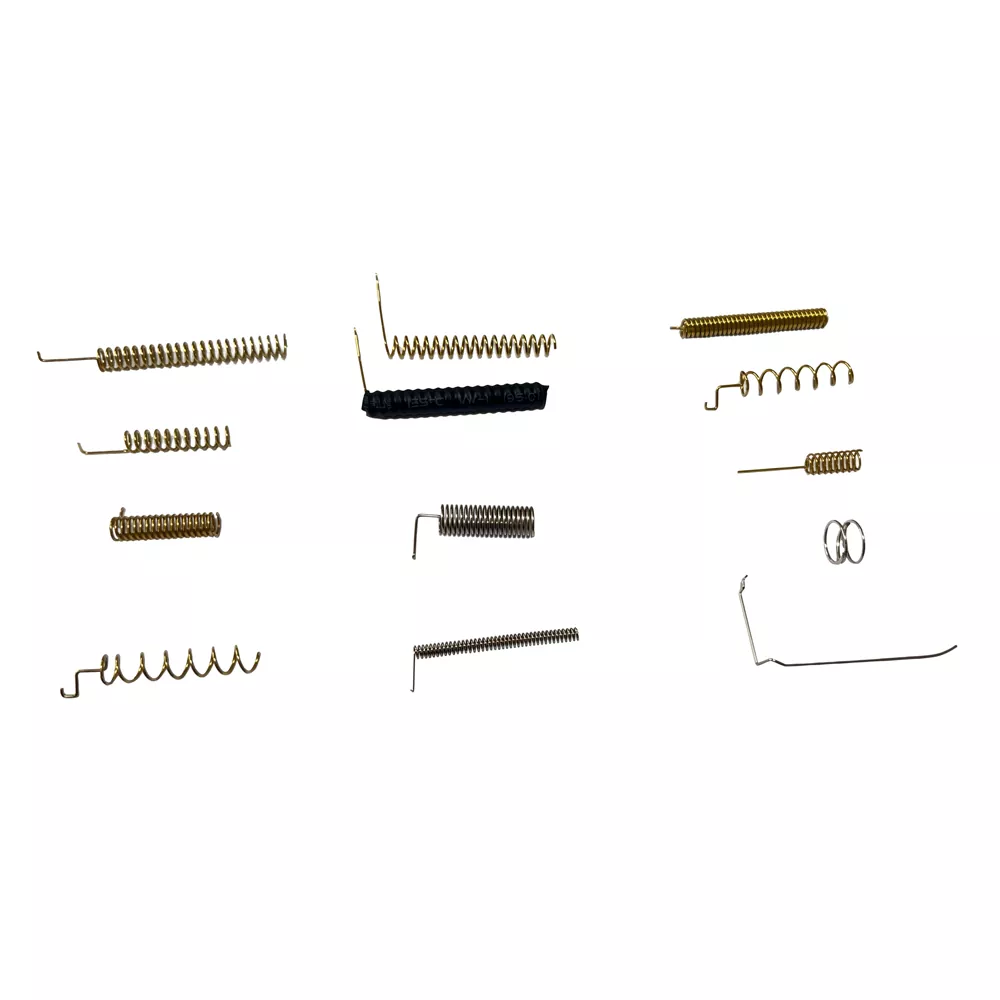

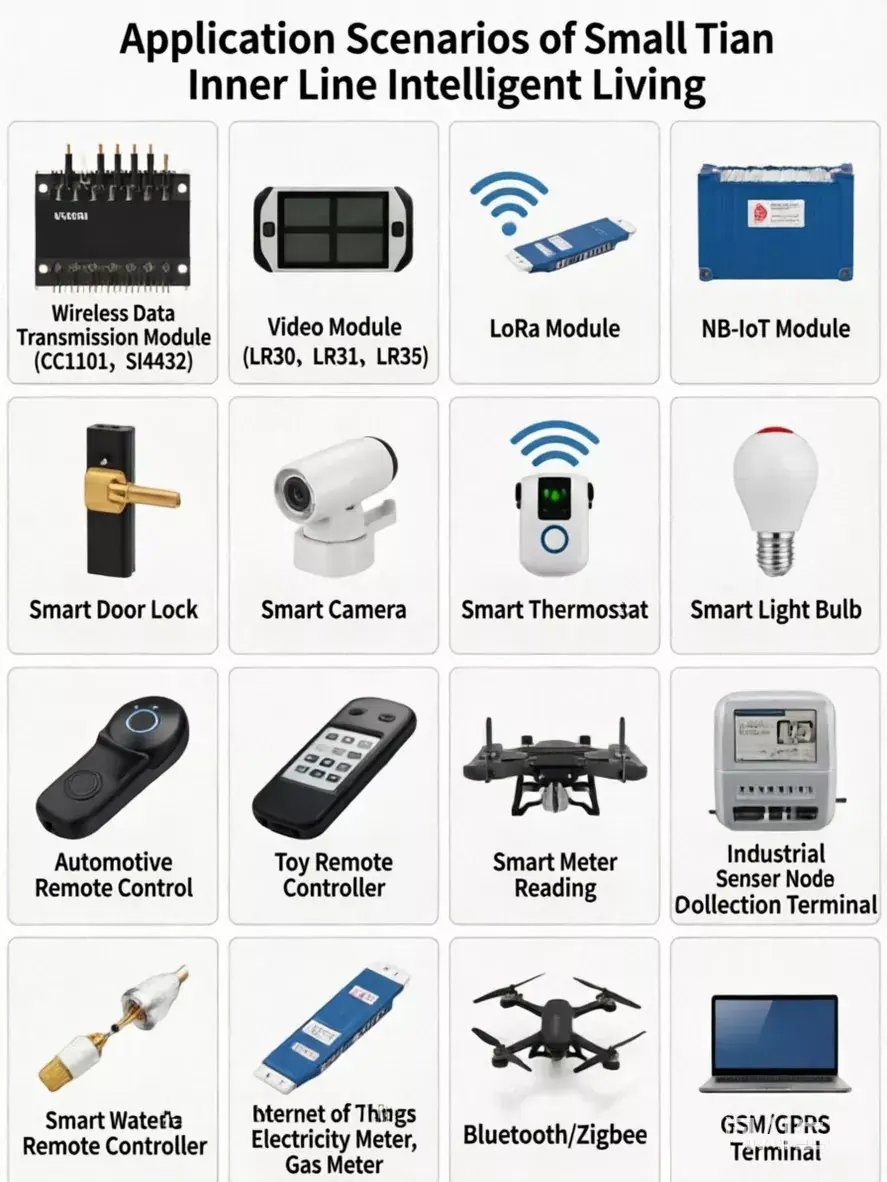

Piranti sing ditrapake

Antena spring komunikasi Qianmu digunakake ing piranti lan skenario ing ngisor iki:

Modul Transmisi Data Nirkabel: CC1101, Si4432, lan modul RF nirkabel liyane

Modul LoRa: LR30, LR31, LR36, lan modul komunikasi LoRa liyane

Modul NB-IoT: Terminal komunikasi nirkabel NB-IoT

Piranti Omah Cerdas: Kunci lawang sing cerdas, kamera cerdas, termostat cerdas, bolam lampu cerdas, lan liya-liyane

Piranti Kontrol Jarak Jauh Nirkabel: Tombol remot mobil, remot kontrol dolanan, remot kontrol industri, lan liya-liyane

Terminal IoT: node sensor IoT, terminal akuisisi data

Smart Metering: Meter banyu cerdas, meter listrik, lan meter gas

Modul Bluetooth/Zigbee: Komunikasi nirkabel Bluetooth, piranti jaringan Zigbee

Telemetri Drone: Link Data kanggo Drone Cilik

Piranti GSM/GPRS: modem GSM, sistem pemantauan jarak jauh

Spring Antenna

Perbandingan karo produk saingan

Item Perbandingan	Qianmu Komunikasi Spring Antena	Antena PCB Kab	Antena Rod njaba
gain	0,8 ~ 3,5 dBi	2~6 dBi	Relatif Dhuwur
Kinerja Omni-directional	★★★★★ Banget	★★☆ Directionality Kuwat	★★★★ Apik
Ukuran	★★★★ Kompak	★★★★★ Ultra-cilik	★★☆ Gedhe
Kemampuan Anti-gangguan	★★★★★ Kuwat	★★★ Rata-rata	★★★★ Relatif Kuat
Fleksibilitas Instalasi	★★★★★ Fleksibel banget	★★★ Telpon ing PCB Mung	★★★ Instalasi njaba dibutuhake
biaya	★★★★ Sedheng	★★★★★ Kurang	★★☆ Relatif Dhuwur
Modifikasi Desain	★★★★ Fleksibel	★★☆ PCB Remaking dibutuhake	★★★ Biasa

Antena musim semi Qianmu Communication nduwe keseimbangan optimal ing antarane jangkoan omnidirectional, kemampuan anti-interferensi, keluwesan instalasi, lan biaya sakabèhé, dadi pilihan antena sing cocog kanggo IoT lan piranti komunikasi nirkabel.

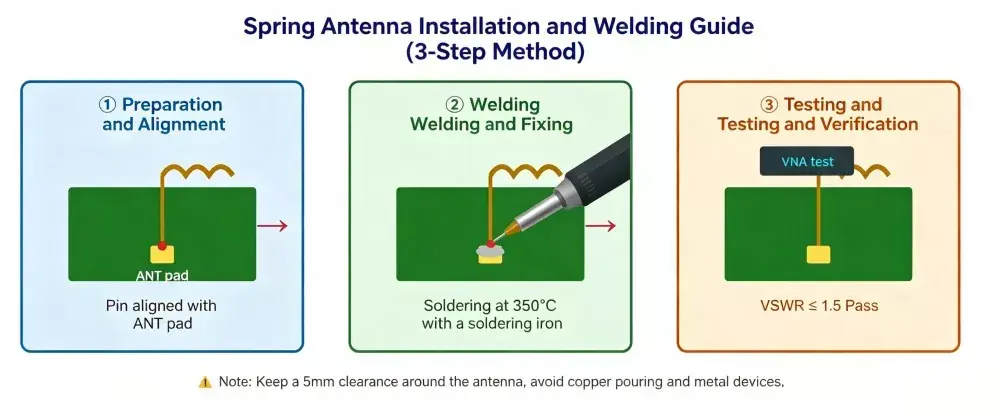

Guide Instalasi

Langkah 1: Siapke Welding

Selarasake pin (biasane pin siji utawa pad solder) ing mburi Antena Spring karo pad solder ANT dilindhungi undhang-undhang ing PCB. Pad solder kudu disambungake menyang garis feed RF, kayata garis mikrostrip 50-ohm utawa pandu gelombang coplanar, kanggo njamin transmisi sinyal sing tepat.

Langkah 2: Welding lan Fixing

Bend bagean pancing-shaped lan sambungake menyang pin ANT modul nirkabel, banjur ngrampungake proses soldering aman. Reflow soldering dianjurake amarga kompatibel karo proses perakitan permukaan-gunung standar.

Langkah 3: Inspeksi lan Testing

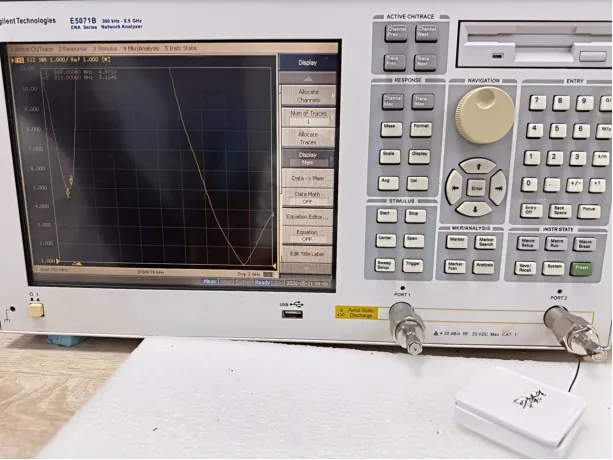

Sawise solder, gunakake analisa jaringan vektor kanggo ngukur rasio gelombang ngadeg voltase (VSWR) lan verifikasi manawa kinerja RF cocog karo spesifikasi sing dibutuhake.

Spring Antenna

Cathetan

1. Njaga zona reresik: Aja nuntun kabel lan nempatake komponen logam ing radius 5mm saka antena; aja nutupi baterei utawa tutup shielding ing 10mm utawa luwih ndhuwur ngisor.

2. 50Ω Transmission Line: Sambungake chip RF langsung liwat microstrip ing lapisan padha utawa stripline ing lapisan utama; nggunakake 45 ° chamfers ing sudhut supaya owah-owahan impedansi dumadakan.

3. Tetep adoh saka Metal: Nalika nggunakake antena spring, langkah pisanan kanggo mesthekake yen antena wis katahan adoh saka bahan metallic, kalebu pesawat lemah ing Papan sirkuit, ngambah wiring, baterei, layar, casings logam, lan liyane.

4. Arah Welding Konsisten: Ing produksi massal, penting kanggo mesthekake yen arah welding antena cocog karo arah welding sing ditemtokake dening pabrikan antena nalika milih.

5. Tuning lan Margining: Yen lingkungan elektromagnetik kabeh piranti plastik-cased Komplek, π-jaringan bisa dilindhungi undhang-undhang ing mburi RF, lan frekuensi resonansi bisa sacoro apik dirungokake nggunakake kapasitor luwes kiro-kiro saka 3 pF kanggo 6,8 pF.

Cara Pilih Antena Spring?

Langkah-langkah Pemilihan	Titik Kunci	Rincian
1. Konfirmasi Frekuensi Operasi	Pilih antena kanthi protokol komunikasi & pita frekuensi	Pita frekuensi umum: • 315 MHz: Piranti remot kontrol tradisional • 433 MHz: LoRa, meter cerdas, remot industri • 470/490 MHz: Peralatan IoT Industri • 868/915 MHz: Pita ISM kanggo Eropa & Amerika Utara • 2,4 GHz: Wi-Fi, Bluetooth, Zigbee • Modul komunikasi seluler GSM
2. Evaluasi Requirement Gain	Gain cocog karo jarak transmisi	•Jarak cendhak (<100m): 0,8~2 dBi • Jarak sedheng (100-500m): 2~3 dBi • Jarak adoh (>500m): Ndhuwur 3 dBi
3. Priksa Instalasi Space	Cocog ukuran lan struktur karo PCB	1. Ukur papan internal peralatan kanggo milih dawa lan diameter sing tepat. 2. Antena mbengkongaken kasedhiya kanggo pinggiran PCB soyo tambah ing spasi karo kamar winates.
4. Netepake Lingkungan Aplikasi	Anti-gangguan & pangayoman anti-karat	1. Peralatan karo shielding logam: Antena polarisasi Circular dianjurake. 2. Lingkungan lembab / njaba: Plating perak / emas kanggo anti-oksidasi.
5. Pilih Supplier Reliable	Layanan manufaktur sing disesuaikan siji mandeg	Qianmu Communication minangka pabrik & pemasok antena profesional, ndhukung OEM & ODM, nyedhiyakake layanan lengkap kalebu desain antena, sampling lan produksi massal.

FAQ

Q1: Kang luwih apik, antena spring utawa antena PCB?

A: Pilihan gumantung ing syarat aplikasi tartamtu. Solusi Antena Spring cocok kanggo aplikasi sing mbutuhake transmisi jarak jauh (> 100 meter), jangkoan omnidirectional, lan arah instalasi sing fleksibel, dene antena PCB luwih cocok kanggo piranti kompak kanthi ukuran lan watesan biaya sing ketat. Qianmu Communication nyedhiyakake loro solusi lan menehi rekomendasi profesional adhedhasar kabutuhan proyek sing beda.

Q2: Apa gain sing luwih dhuwur tegese kinerja antena sing luwih apik?

A: Ora mesthi. Keuntungan sing luwih dhuwur biasane nambah konsentrasi sinyal nanging bisa nyuda jangkoan ing arah tartamtu. Pilihan sing optimal kudu nimbang jarak transmisi, syarat jangkoan, lan lingkungan aplikasi. Qianmu Communication nyedhiyakake produk kanthi opsi gain beda saka 0,8 nganti 3,5 dBi.

Q3: Apa antena bisa disesuaikan?

A: Nggih. Qianmu Communication nyedhiyakake layanan kustomisasi OEM / ODM, kalebu pangaturan frekuensi, modifikasi ukuran, pilihan materi, lan kustomisasi sudut mlengkung kanggo nyukupi syarat aplikasi sing beda.

Q4: Apa sawetara suhu operasi?

A: Produk Komunikasi Qianmu beroperasi kanthi andal saka -40 ℃ nganti + 85 ℃, nyukupi syarat paling akeh aplikasi industri lan konsumen.

Q5: Apa cocog impedansi dibutuhake?

A: Nggih. Impedansi standar yaiku 50Ω, lan aplikasi praktis mbutuhake komponen sing cocog ing antarane antena lan port pemancar RF kanggo entuk kinerja sing optimal. Qianmu Communication nyedhiyakake dhukungan teknis kanggo pencocokan antena lan debugging.

Q6: Apa jumlah pesenan minimal (MOQ)?

A: Komunikasi Qianmu ndhukung jumlah pesenan sing fleksibel, saka conto prototipe lan kumpulan cilik nganti produksi skala gedhe. Kanggo syarat MOQ rinci, hubungi tim sales kita.
