Antena dhuwit recehan

Antena duwit receh iku kompak, silinder njaba antena RF karo wangun tombol-kaya. Dirancang minangka Antena Dual Band 2.4GHz 5.8GHz, nyedhiyakake solusi transmisi nirkabel sing entheng kanggo piranti elektronik cilik sing nggunakake komunikasi WiFi, Bluetooth, lan ZigBee.

Antena rod karet tombol sing dikembangake dhewe Qianmu Communication nggunakake teknologi cetakan injeksi lan sealing siji-potong. Iki nggabungake unsur resonan tembaga lengkap lan lapisan pelindung reflektif logam ing sisih ngisor.

Dilengkapi antarmuka Utas SMA standar, Antena Dual Band SMA iki bisa dipasang lan diamanake langsung menyang omah piranti. Dibandhingake karo antena rod karet lancip lan antena PCB dibangun ing, nawakake kompak, struktur wicaksana karo omah nutup kanggo aplikasi njero ruangan ruangan lan.

Cara Kerjane

Antena duwit receh nggunakake osilator tembaga ring lapisan pindho internal kanggo transmisi RF dual-band lan reception. Basis sing bentuke tombol nggabungake lapisan reflektif logam sing dirancang kanggo ngatur radiasi sinyal lan nyuda pengaruh komponen elektronik sing cedhak.

1. Desain osilator berlapis:Lapisan ndhuwur dirancang kanggo pita 2.4GHz sing digunakake dening Bluetooth lan ZigBee, dene lapisan ngisor ndhukung pita 5.8GHz sing digunakake dening piranti WiFi sing kompatibel. VSWR full-band kasebut yaiku ≤1.35.

2. Base shielding lan manajemen gangguan:Lapisan reflektif logam ngisor dirancang kanggo nyuda pengaruh gangguan elektromagnetik saka papan utama piranti, baterei lithium, lan omah logam. Kinerja nyata gumantung ing lingkungan instalasi lan mbutuhake testing ing piranti rampung.

3. Perumahan sing disegel lan tahan suhu:Omah cetakan injeksi siji-potong dirancang kanggo perlindungan lingkungan. Kisaran suhu operasi kasebut yaiku -35 ° C nganti + 70 ° C. Stabilitas frekuensi sing gegandhengan karo suhu kudu dikonfirmasi ing kahanan tes sing ditemtokake.

4. RF impedansi cocog:Antena nggunakake impedansi nominal 50Ω kanggo ndhukung integrasi RF lan nyuda mismatch impedansi. Keuntungan, VSWR, lan efisiensi radiasi bisa dievaluasi liwat tes RF sing cocog.

Peralatan lan Aplikasi sing Kompatibel

1. Omah Pintar:Minangka Antena kanggo Piranti Ngarep Pintar, bisa digunakake ing gateway cerdas mini, soket WiFi, weker lawang lan jendhela, lan remot kontrol Bluetooth. Struktur sing kompak mbantu nampung panyambungan nirkabel ing piranti kanthi papan panginstalan winates.

2. Internet of Things industri:Antena Sensor Nirkabel iki bisa dianggep minangka terminal suhu lan kelembapan miniatur, node pelacak aset gudang, lan modul transmisi data nirkabel. Iku uga cocog kanggo Antena kanggo aplikasi IoT Piranti ngendi band frekuensi lan kahanan instalasi cocog karo syarat sistem.

3. Elektronika portabel:Minangka Antena Kompak kanggo Piranti Portable, bisa digunakake ing peralatan mindhai genggam, detektor portabel, lan speaker Bluetooth mini. Tata letak piranti lan kinerja RF kudu dievaluasi sadurunge integrasi pungkasan.

4. Piranti keamanan:Antena iki kanggo Piranti Keamanan Nirkabel bisa uga cocog kanggo kamera nirkabel cilik lan sistem kontrol akses. Kanggo sistem entri basis Bluetooth sing kompatibel, bisa dadi Antena Kontrol Akses Bluetooth.

5. Aksesoris RF:Aksesoris opsional kalebu kabel feeder SMA-to-IPEX lan komponen sambungan RF liyane sing kompatibel. Pilihan konektor kudu dikonfirmasi marang modul nirkabel lan antarmuka piranti.

Fitur Produk Inti

Qianmu Communication nyedhiyakake opsi antena koin kanggo piranti nirkabel kompak, kanthi spesifikasi lan konfigurasi antarmuka sing dipilih miturut syarat aplikasi.

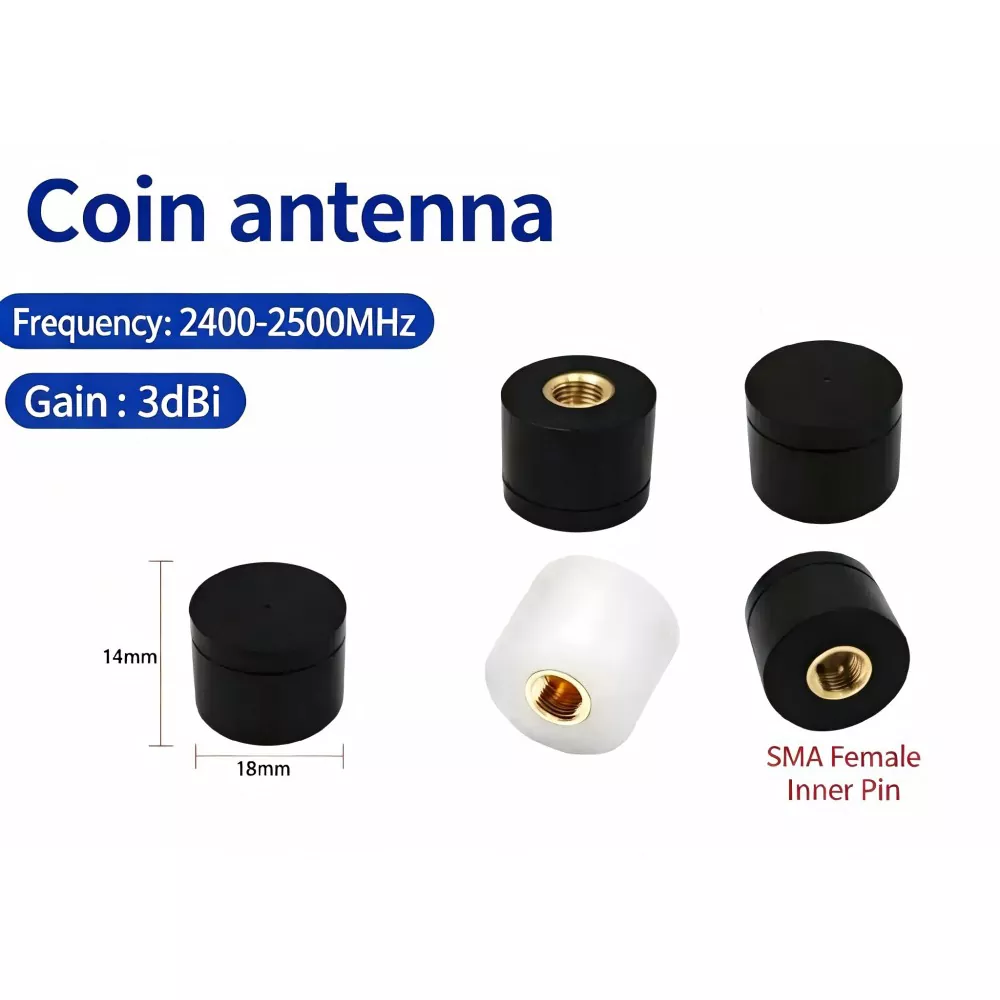

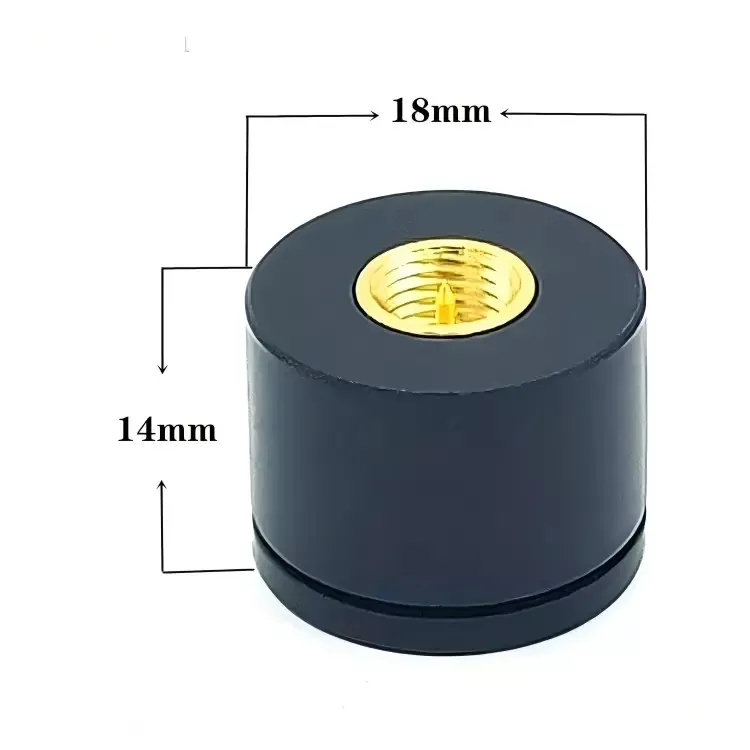

1. Struktur tombol kompak:Kasedhiya ing diameter dhasar 15mm lan 18mm, kanthi dhuwur 14mm. Jejak cilik ndhukung instalasi ing ngendi papan antena eksternal diwatesi.

2. Operasi dual-band:Antena WiFi Mini iki ndhukung rentang frekuensi 2.4GHz lan 5.8GHz sing ditemtokake. Gumantung ing konfigurasi piranti, antena bisa digunakake ing aplikasi WiFi, Bluetooth, lan ZigBee sing kompatibel. Konfirmasi syarat frekuensi spesifik protokol sadurunge milih.

3. Pilihan antarmuka:Konfigurasi standar kalebu antarmuka SMA kanthi pengaturan kontak sing beda. Aksesoris sing kompatibel bisa uga kalebu terminal solder lan kabel feeder IPEX generasi pisanan utawa generasi kaping papat, miturut konfigurasi sing dipilih.

4. Perlindungan lingkungan:Omah sing dirating IP54 dirancang kanggo menehi perlindungan marang bledug lan cipratan banyu. Opsi omah ireng lan putih kasedhiya miturut syarat saham lan pesenan.

5. Kustomisasi:Opsi Antena SMA khusus bisa uga kalebu pangaturan dimensi, percetakan logo cangkang, lan konfigurasi konektor RF. Kasedhiyan saham, wektu timbal sampel, lan rega volume kudu dikonfirmasi kanggo saben pesenan.

Spesifikasi Teknis

Tuladha Aplikasi

1. Peralatan omah cerdas:Antena kompak bisa dipasang ing lawang WiFi utawa weker jendhela ing ngendi papan omah diwatesi. Jangkoan sambungan pungkasan gumantung saka panggonan antena, tembok, gangguan, lan konfigurasi RF piranti.

2. Terminal sensor industri:Antena Sensor Nirkabel bisa digunakake karo peralatan ngawasi suhu lan kelembapan. Kanggo piranti sing dipasang ing logam, posisi antena lan struktur lemah ing saubengé kudu dievaluasi kanggo nemtokake pengaruhe ing kinerja RF.

3. Peralatan kontrol akses njaba:Antena sing dipasang ing njaba bisa uga ndhukung piranti kontrol akses Bluetooth sing kompatibel. Enclosure, segel konektor, lan susunan pemasangan kudu dipriksa kanthi kondisi lingkungan sing dibutuhake.

4. Peralatan genggam:Antena Mini iki kanggo Piranti Genggam bisa dianggep minangka scanner barcode nirkabel lan elektronik portabel liyane sing mbutuhake antena eksternal sing kompak. Stabilitas sambungan kudu divalidasi ing lingkungan operasi sing dimaksud.

Pandhuan Pamilihan lan Pesenan

1. Pilihan frekuensi:Kanggo piranti sing nggunakake konfigurasi WiFi lan Bluetooth sing kompatibel, evaluasi model dual-band 2.4GHz lan 5.8GHz. Kanggo aplikasi mung Bluetooth, konfigurasi pita tunggal 2.4GHz bisa uga dianggep yen kasedhiya.

2. Lingkungan instalasi:Kanggo piranti sing duwe omah logam, deleng posisi pemasangan antena, reresik, lan susunan grounding. Basis reflektif ora ngilangi kabutuhan tes RF ing kandang pungkasan.

3. Pilihan ukuran:Coba versi diameteripun 15mm nalika papan sing dipasang diwatesi. Versi 18mm bisa uga dianggep nalika papan sing kasedhiya lan karakteristik RF sing dibutuhake ndhukung; konfirmasi kinerja tinimbang assuming sing model luwih gedhe tansah menehi gain luwih.

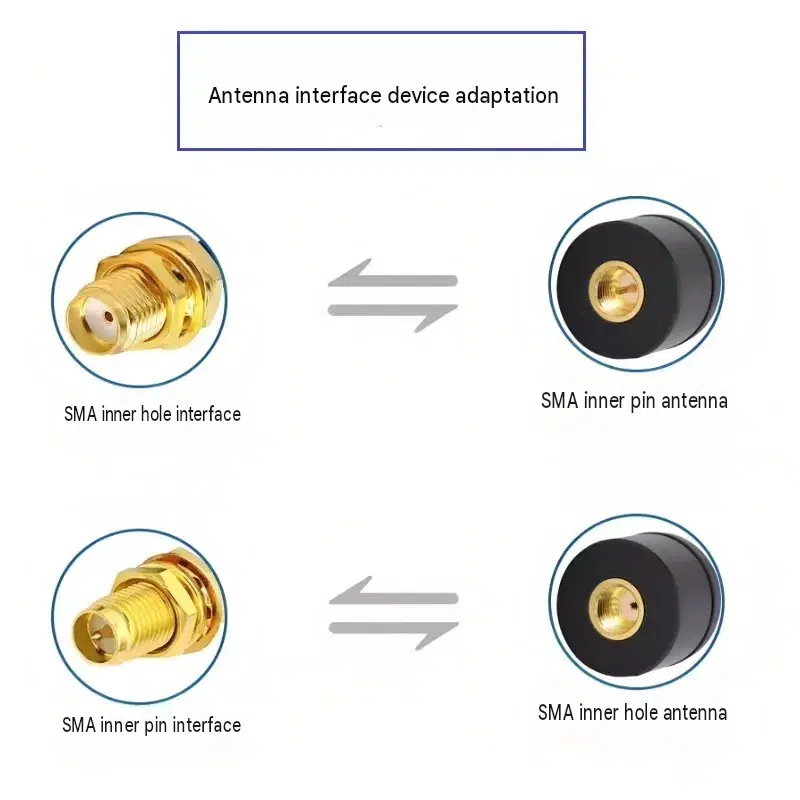

4. Persyaratan antarmuka lan ekspor:Konfirmasi manawa piranti mbutuhake antarmuka SMA-pin utawa jero-bolongan. Kabel adaptor IPEX, konfigurasi konektor, lan kemasan ekspor netral bisa dirembug nalika nyiapake pesenan.

FAQ

1. Apa antena iki bisa digunakake karo piranti logam?

Bisa uga cocog kanggo piranti sing nganggo logam, nanging kinerja gumantung saka posisi pemasangan antena, reresik, struktur lemah, lan desain omah. Basis reflektif dimaksudake kanggo ngatur interaksi karo struktur sing cedhak. Testing ing piranti rampung dianjurake.

2. Bisa antarmuka SMA diganti IPEX?

Kabel feeder sing kompatibel lan konfigurasi antarmuka bisa uga kasedhiya, kalebu generasi IPEX sing ditemtokake. Mangga konfirmasi jinis konektor sing dibutuhake, dawa kabel, lan pengaturan instalasi sadurunge pesen.

3. Apa laporan tes laboratorium bisa diwenehake?

Dokumentasi tes RF bisa uga kasedhiya kanggo konfigurasi produk sing ditrapake. Konfirmasi laporan sing kasedhiya, parameter sing diukur, lan kahanan tes karo Qianmu Communication sadurunge nggawe pesenan.

4. Iki 2.4GHz 5.8GHz Dual Band Antena cocok kanggo piranti WiFi lan Bluetooth?

Rentang frekuensi sing ditemtokake kalebu operasi 2.4GHz lan 5.8GHz. Kompatibilitas gumantung saka protokol nirkabel piranti, pita frekuensi sing dibutuhake, konektor, lan desain RF. Kanggo piranti ZigBee sing beroperasi ing 2.4GHz, konfirmasi konfigurasi sing cocog lan validasi kinerja ing produk pungkasan.

5. Apa konektor utawa konfigurasi kabel bisa disesuaikan?

Konfigurasi Antena SMA Custom bisa uga kasedhiya kanggo antarmuka piranti lan syarat instalasi sing beda. Nyedhiyakake jinis konektor, dawa kabel, rentang frekuensi, lan aplikasi target supaya konfigurasi sing dibutuhake bisa dievaluasi.

6. Apa antena iki bisa digunakake ing sensor pinter lan peralatan hotspot?

Bisa uga cocog kanggo Antena WiFi kanggo aplikasi Sensor Cerdas lan produk nirkabel kompak liyane nalika sawetara frekuensi lan karakteristik RF nyukupi syarat piranti. Kanggo peralatan portabel, evaluasi papan sing kasedhiya, bahan enclosure, lan posisi antena sadurunge ngrampungake desain.
